一、中央空调的分类
    中央空调是指由一台（或一组）室外机通过风道、制冷管路或冷热水管道连接多台室内末端设备，能实现对大面积室内空间或多个独立房间制冷（制热）及空气调节控制。目前，中央空调一方面已成为商用主流产品，并且广泛应用在各个领域；另一方面也瞄准普通家用空调这一领域，如海尔、格力、美的等厂家就已推出了多款适用于普通家庭的中央空调。
    商用中央空调根据制冷（制热）方式的不同，可分为风管式中央空调、水冷式冷（热）水中央空调、风冷式冷（热）水中央空调三大类。

    二、风管式中央空调的结构与制冷原理
    下面以南京天加中央空调为例，介绍风管式中央空调系统结构和工作原理。

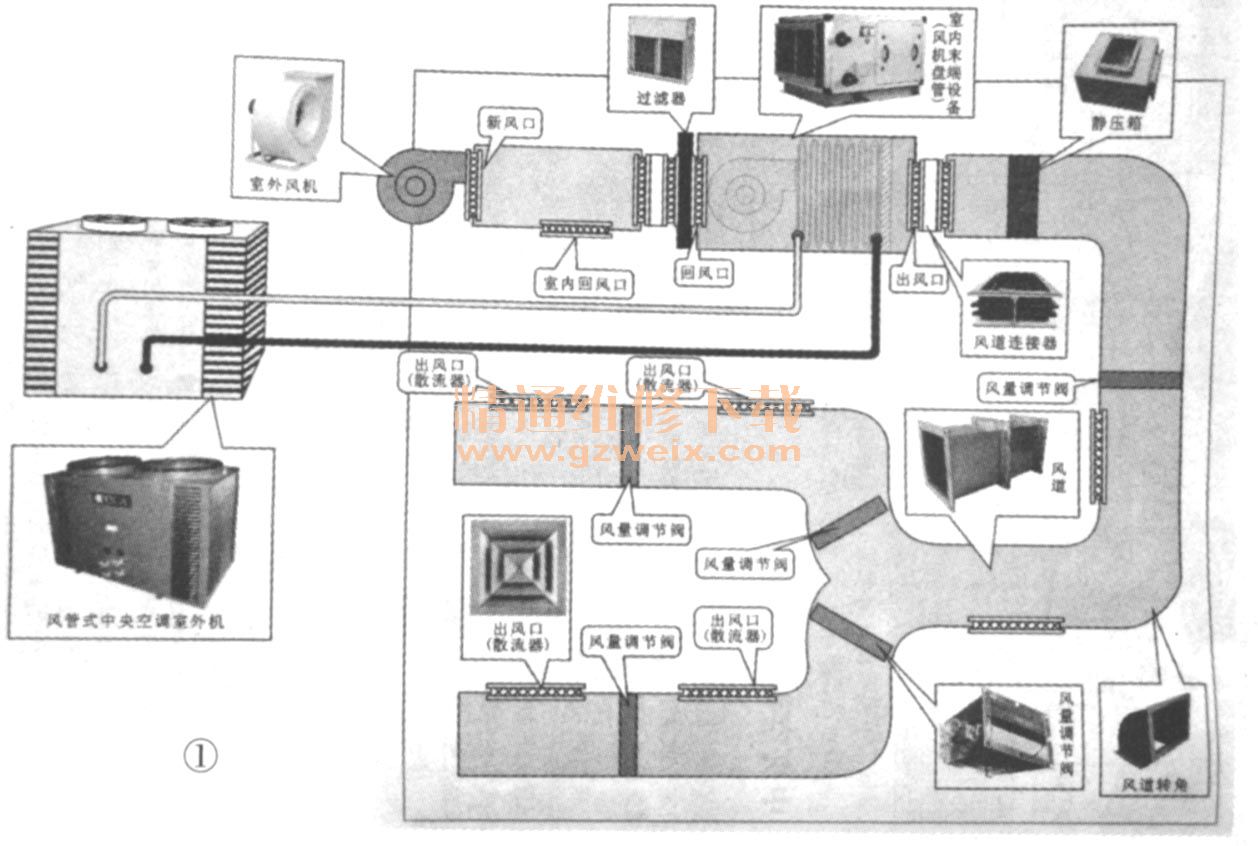

风管式中央空调主要由主机、风柜式风机盘管（代替室内机）、道、室外风机、出风口（散流器）、量调节阀、过滤器等几部分组成，图1所示。这样设计的目的为了节省空间、节能、便于集中控制。

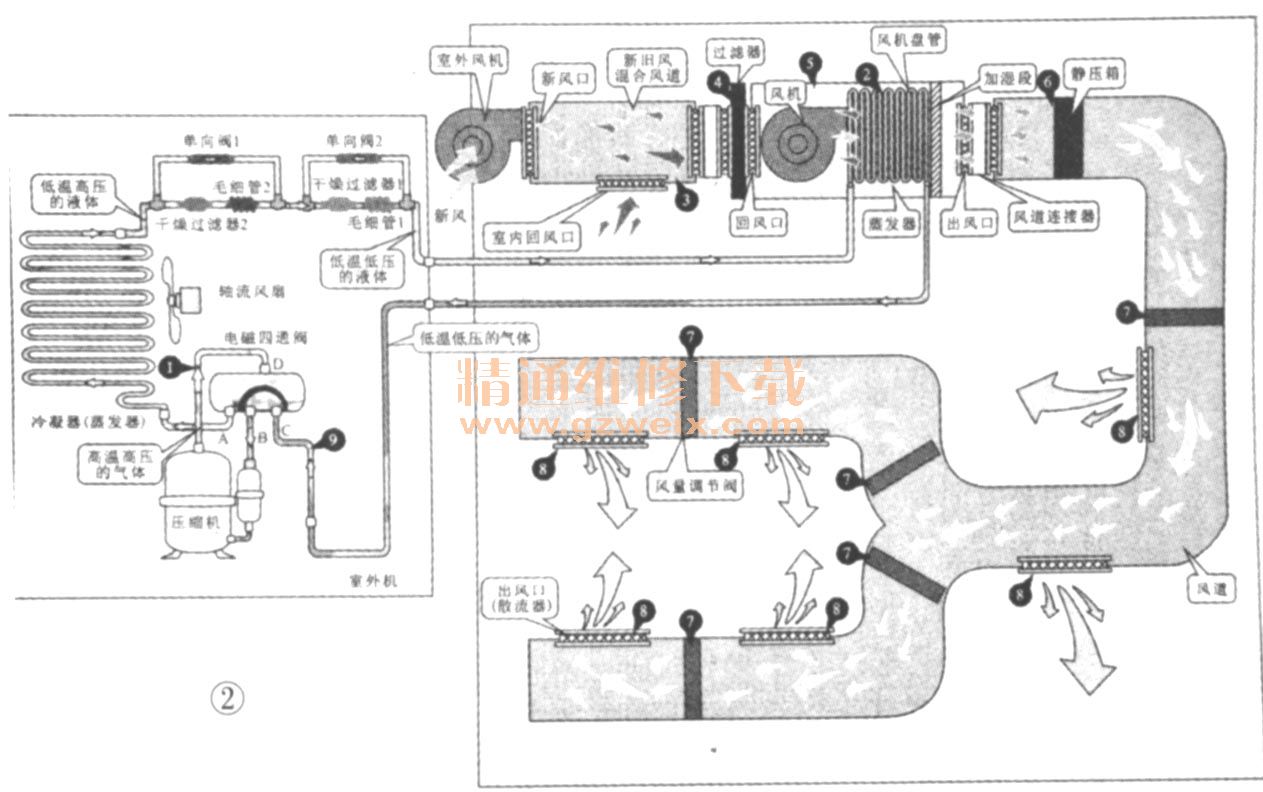

    风管式中央空调的制冷示意图如图2所示。压缩机将低温低压的制冷气体压缩为高温高压的气体，由压缩机的排气口送入电磁四通阀中，即从电磁四通阀的D口进入，A口送出。电磁四通阀的A口直接与冷凝器的管路进行连接，高温高压气态的制冷剂进入冷凝器中，由轴流风扇对冷凝器中的制冷剂进行散热，制冷剂降温后转变为低温高压的液体，经单向阀1后进入干燥过滤器1中，滤除水分和杂质，再经毛细管1进行节流降压，输出低温低压的液态制冷剂经管路送入室内风机盘管蒸发器中，为空气降温进行准备。

    室外风机将室外新鲜空气由新风口送入，室内回风口送入的空气在新旧风混合风道中进行混合。混合后的空气经过滤器将杂质滤除，然后送至风机盘管的回风口处，由风机盘管中的风机吹动空气，使空气经过蒸发器，与蒸发器进行热交换处理。经过蒸发器后的空气变为冷空气，再经风机盘管中的加湿段进行加湿处理，由出风口送出，通过风道连接器进入风道中，静压箱对冷空气进行静压处理。
静压处理后冷空气在风道中流动，先经过风道中的风量调节阀对冷空气的量进行调节，再经出风口（散流器）送入室内，对室内温度进行降温。
    蒸发器中低温低压液态制冷剂，通过与空气进行热交换后变为低温低压气态的制冷剂，经管路送入室外机中，经电磁四通阀的C口进入，由B口将其送入压缩机中，再次对制冷剂进行制冷循环。
    从上述分析可知，该类空调与普通空调的制冷原理是一样的，唯一不同的是，风管式中央空调用户末端采用风道和散流器进行热交换，中间增加了换新风装置、加湿装置，比普通空调多增加了两道过滤网，这样做的目的是减少灰尘进入，使冷空气更洁净。
    该空调系统安装有电磁四通换向阀，通过该阀可控制制冷剂的流向，从而实现制冷与制热的切换。制热时，制冷剂的循环过程与上述相反。

    三、南京天加风管式中央空调故障检修

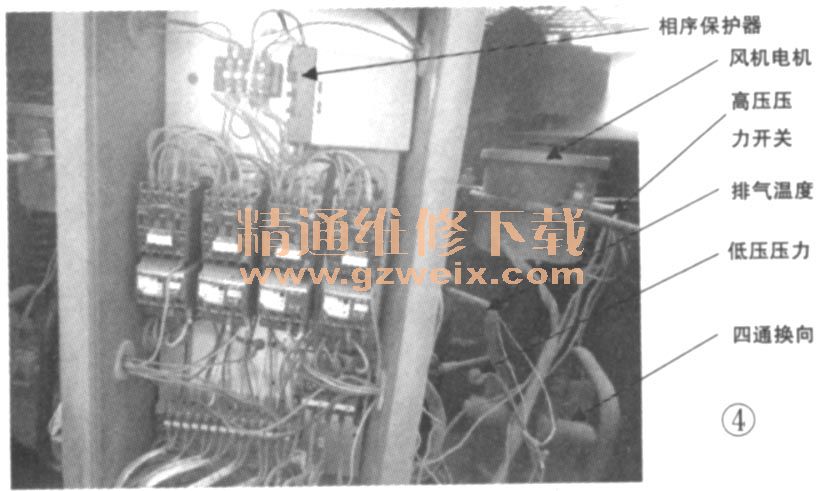

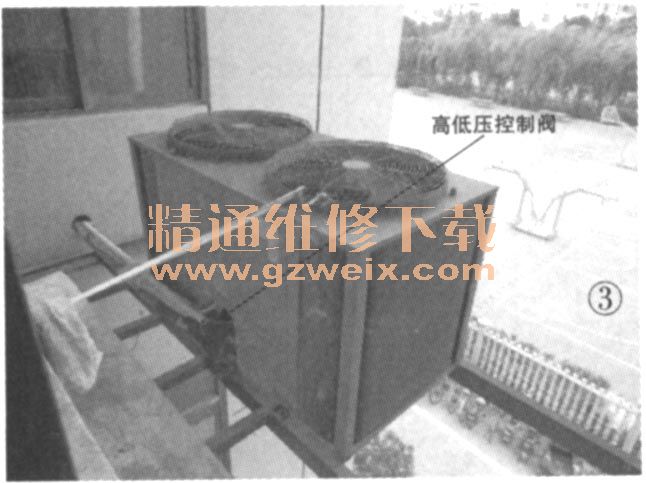

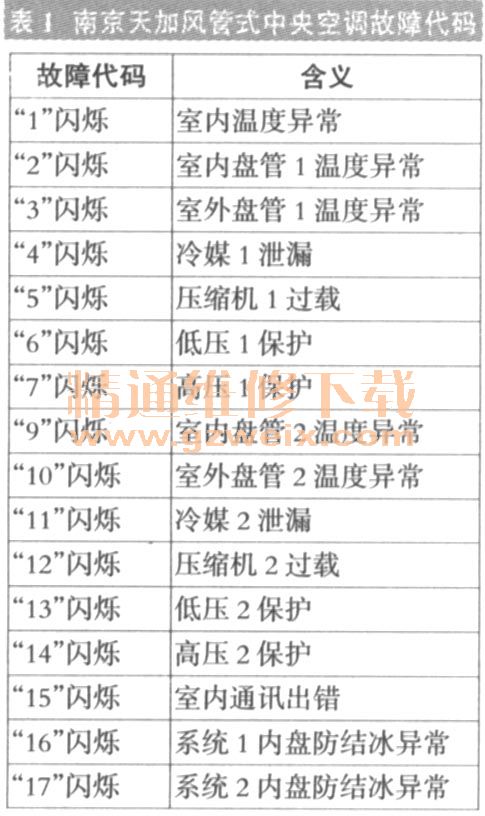

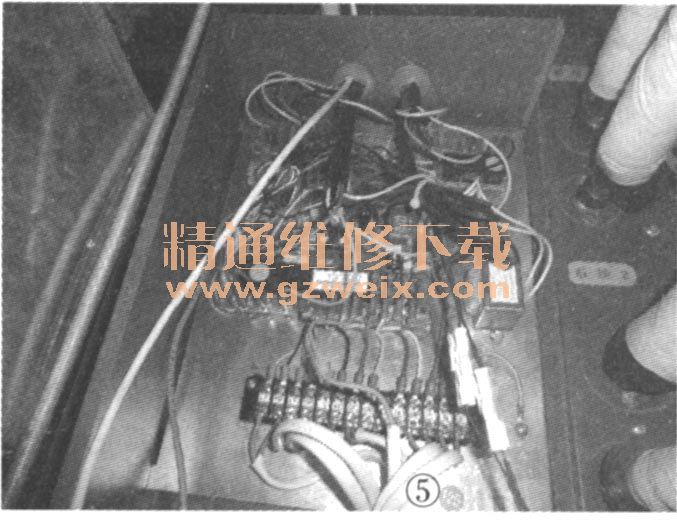

    南京天加风管式中央空调的主机如图3所示，内部接线器如图4所示，室内机电控板如图5所示，其故障代码见表1。虽然这种中央空调比家用普通空调的体积和功率大很多，但检修方法基本相同。
