创维8R80/81机芯彩电主板电路分析与检修
来源:本站整理  作者:佚名  2014-08-19 10:35:36

    创维8R80/8R81机芯采用Realtek公司RTD2674S作为主芯片,外接一块32Mbit的FLASH和256MB的DDR. RTD2674S采用216脚LQFP封装,内部集成有CPU、中放、图像处理、伴音处理电路,支持多媒体解码。

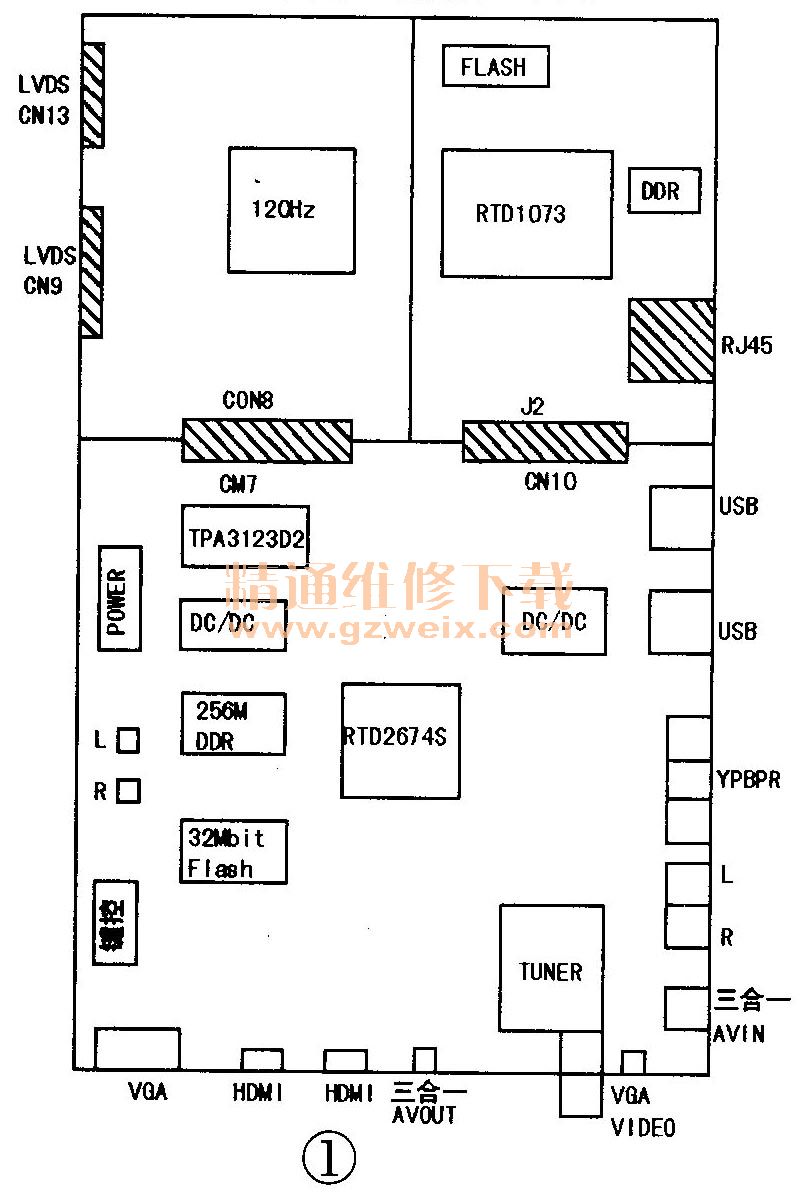

    本机芯彩电主板的主要元件分布示意图如图1所示,支持双路8Bit/10Bit LVDS信号输出,支持HD/FHD屏,VGA输入可支持UXGA(1600X1200)(所有VGA模式只支持刷新频率60Hz), YPbPr输入可支持1920×1080P信号。本机芯主板可配用60Hz/ 120Hz的液晶屏,如果配用120Hz的液晶屏,则需安装120Hz转换电路元件。

    一、供电系统

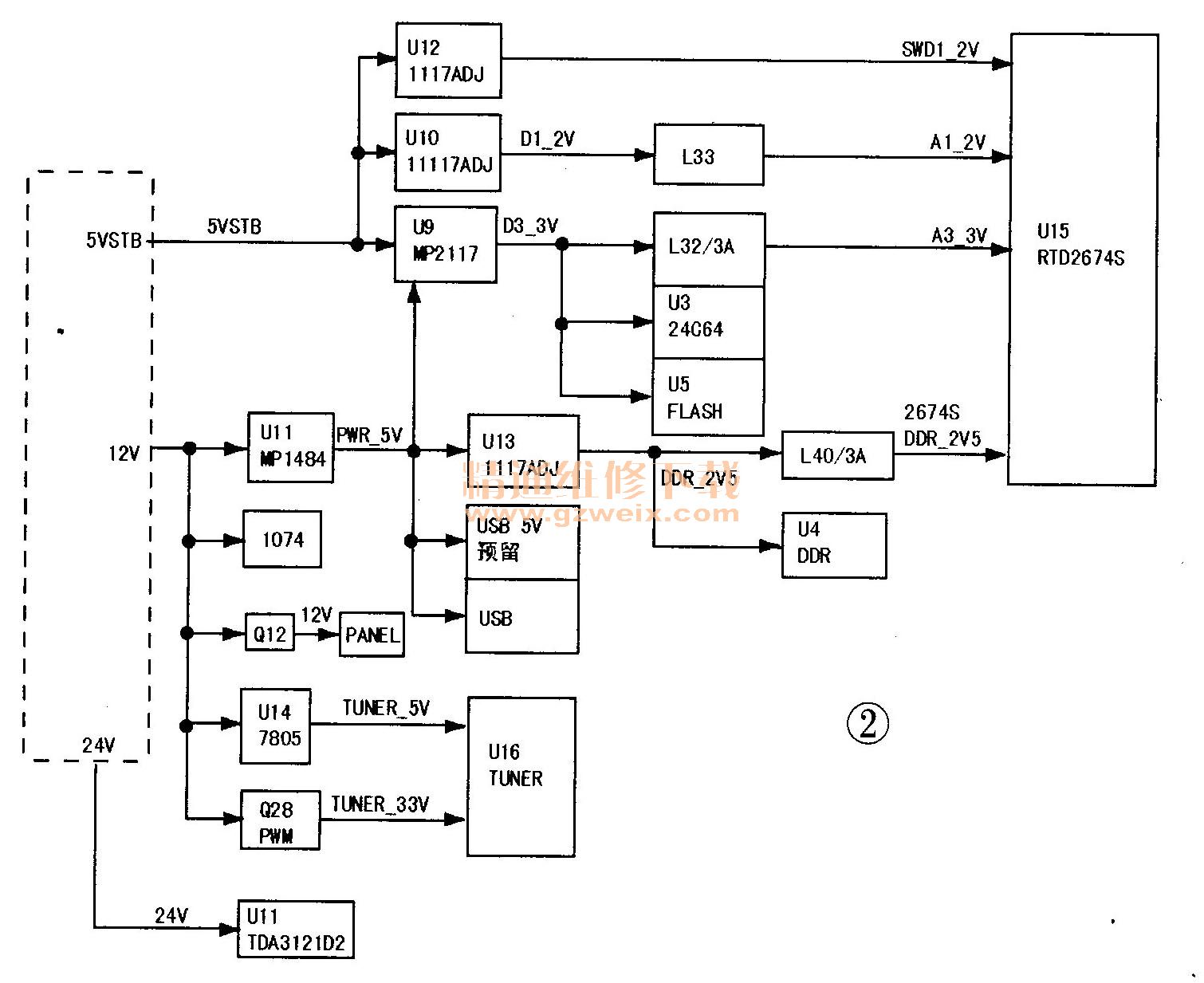

    该机芯主板需输入5VSB,12V与24V三组供电,其供电系统如图2所示,其中,24V供给伴音数字功放块TDA3121D2。

    5VStb电压一路通过U9(MP2117,1.25MHz、2.2A同步降压直流变换器)变换为3.3V(D3-3V),供给RTD2674内部的CPU电路,如图3所示;另一路通过AP1117AD (U10, 1A低压差稳压块)转换为1.26V (D1-2V),给RTD2674及多媒体播放芯片RTD 1073的内核供电。

    电源板送来的12V电压(PWR-12V)一路经U11(MP1484)变换为+5V (PWRes 5V),再由U13(1117 -ADJ)稳压为2.5V,供给DDR存储器,如图4所示。

    MP1484是MPS(美国芯源)公司生产的340kHz同步降压稳压器,集成了导通电阻为85mΩ的MOS-FET管,具有软启动及过流、过压、欠压保护功能,其输入电压范围为4.75V~23V,输出电压可调(0.925V~20V),连续负载电流可达3A,转换效率高达95%。

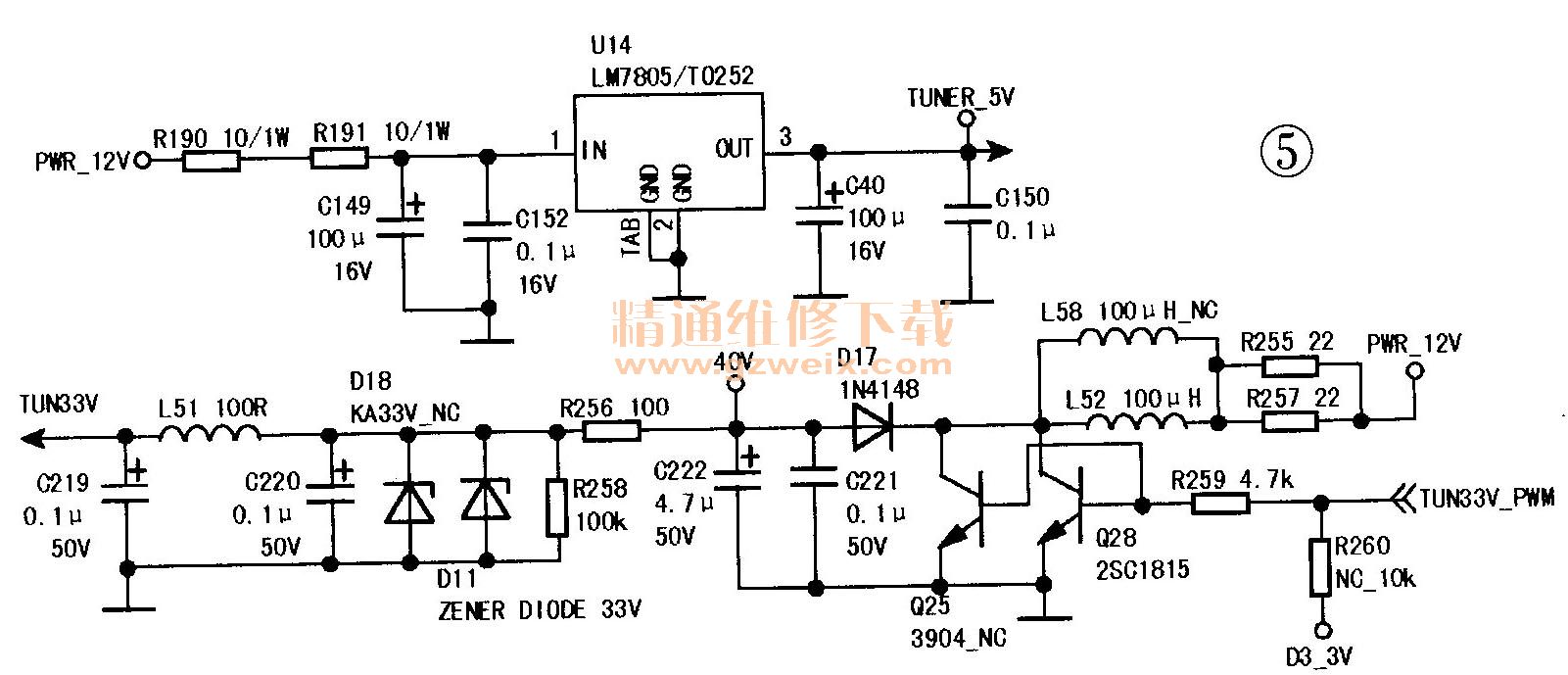

    另一路12V电压经三端稳压器LM7805   (U14)稳压成5V(TUNER-5V),供给高频调谐器,如图5所示;同时12V电压送到由Q28、Q25、L58、L52、D17等元件组成的升压电路中,将12V电压升至33V,供给高频头,作为调谐电压。

[1] [2] [3]  下一页
