一台海尔KFR-26GW/（BP）变频空调器通电后，空调器不制冷也不制热，观察室内机，发现室内机工作良好，当检查室外机时，发现室外机的风扇、压缩机等均不运转。
根据故障现象可知，该空调器的室外机不工作。将空调器开机后，可通过检测室外机的启动电流、通信信号等判断室外机的供电及驱动是否正常。若检测无通信信号时，则说明室内机与室外机的通信不良，若有通信信号，则可重点对室外机的电源电路进行检测。
    故障检修：根据故障现象分析可重点对该变频空调器的变频电路、其供电电路及保护电路等进行检测。
根据故障分析可知，检查时，应先对该变频空调器的室外机与室内机之间的通信信号进行检测，再依次检查室外机的启动电流、电源电路、控制电路等部分。

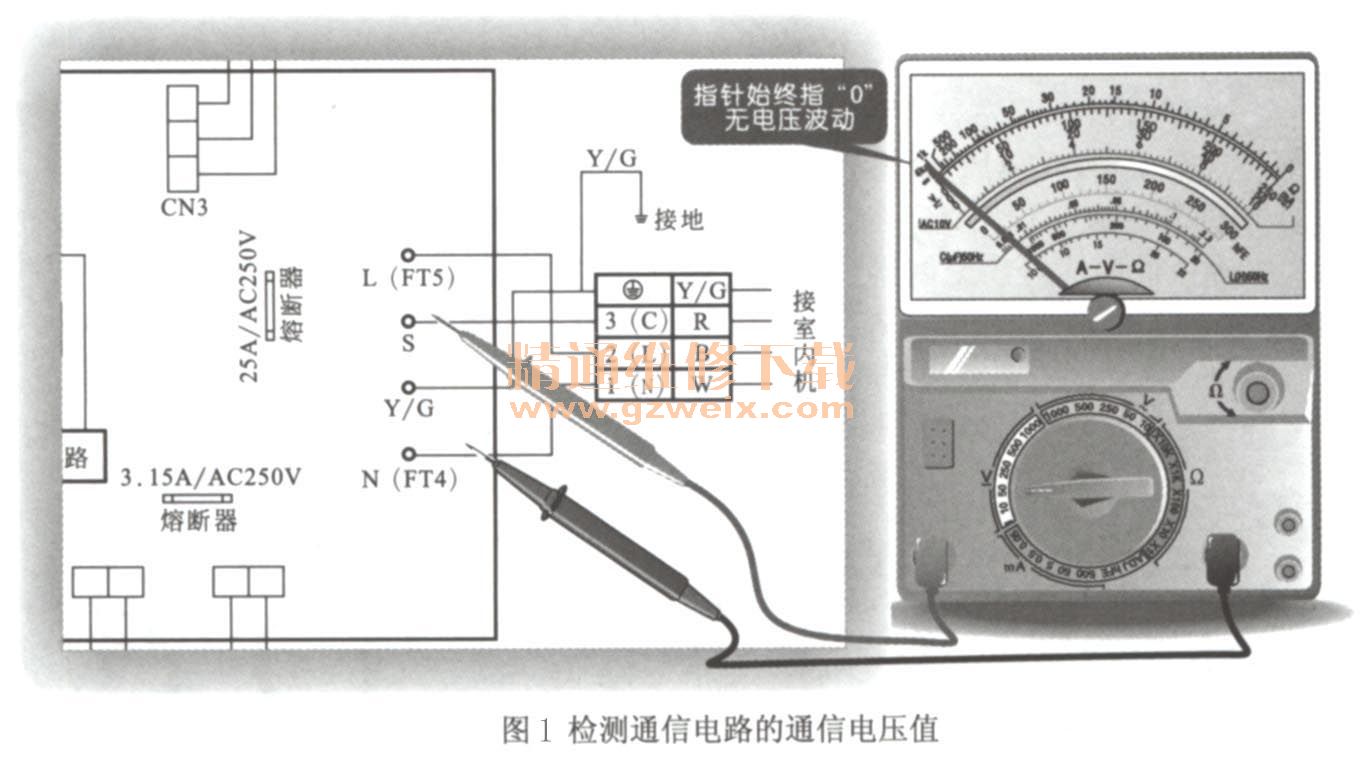

    ①将变频空调器涌由后，可检测室内机与室外机之间的通信线路的电压，判断通信情况是否良好。检测时，使用万用表的直流电压挡，检测室外机接线端子，N端、SI端之间的电压。检测时，可将万用表调整至DC 50V挡，红表笔搭在SI端，黑表笔搭在N端，如图1所示。正常情况下，两个端子间的电压是一个动态值，测量时的指示数值也会随电路状态而产生波动，测得电压范围在0～14. 5V～24V之间波动。

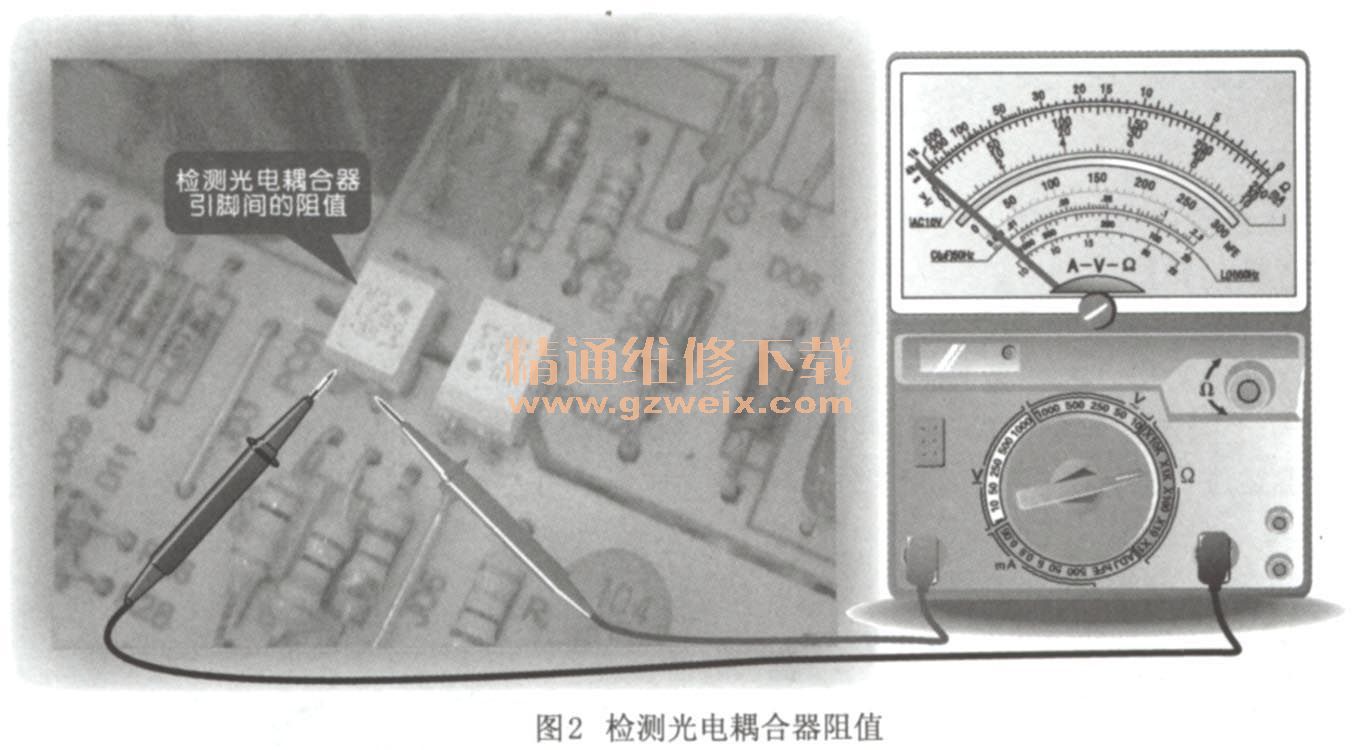

    ②经检测后，发现该电路中的电压无波动情况，因此怀疑该变频空调器的通信电路出现故障。将万用表调整至“R×1k”欧姆挡，检测通信电路中的光电祸合器，如图2所示。经检测测得光电祸合器各引脚之间的阻值均为无穷大，说明所测光电祸合器已经损坏。

    ③将光电祸合器更换后，对该变频空调器重新通电开机，发现故障排除。
