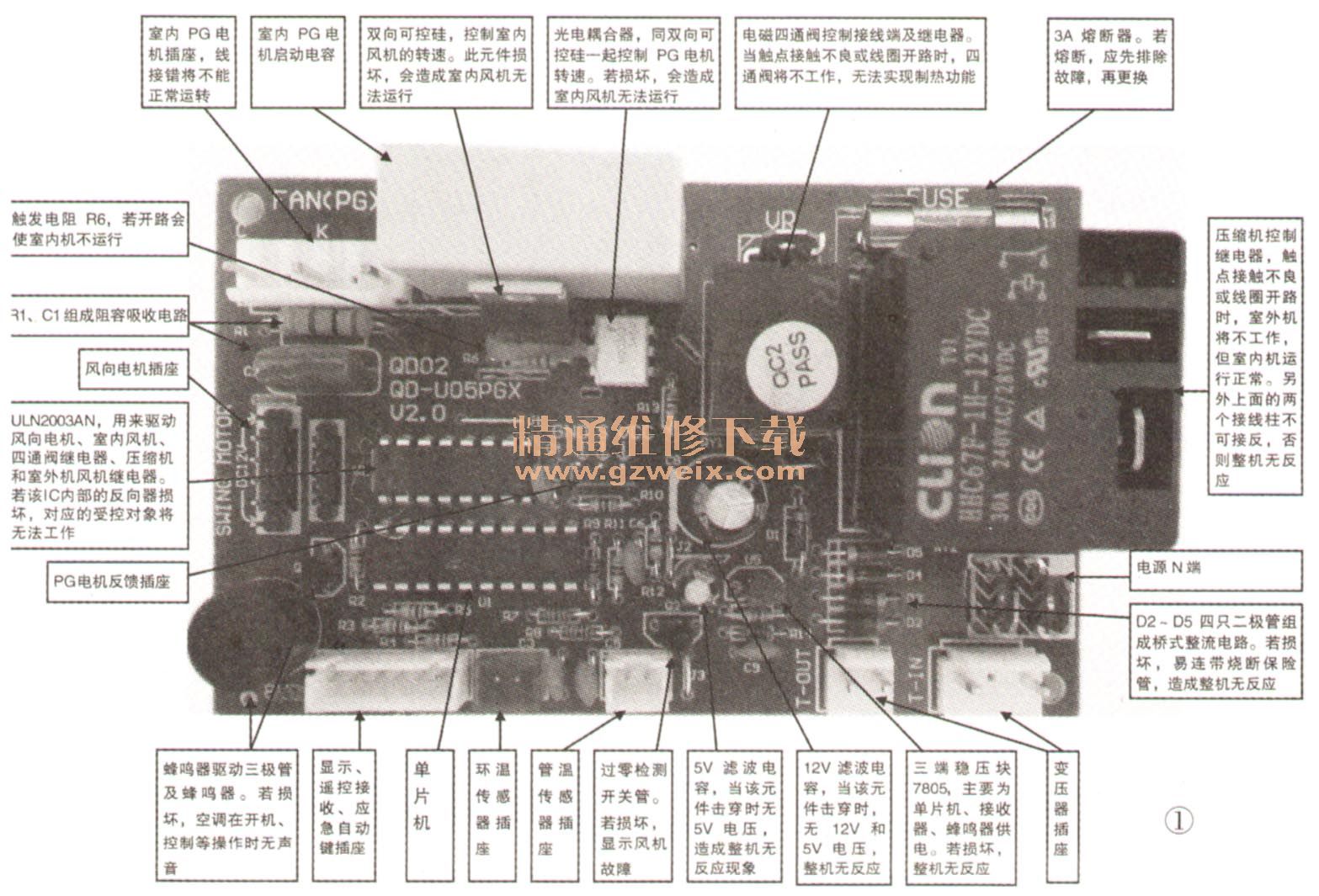

群达QD02通用型空调电控板是群达公司推出的一款新产品，也是QD-U05PGX的升级版，增加了室内风机启动电容并使用了连接更为方便的PG电机快速插头，其实物如图1、2所示。

    一、换板须知

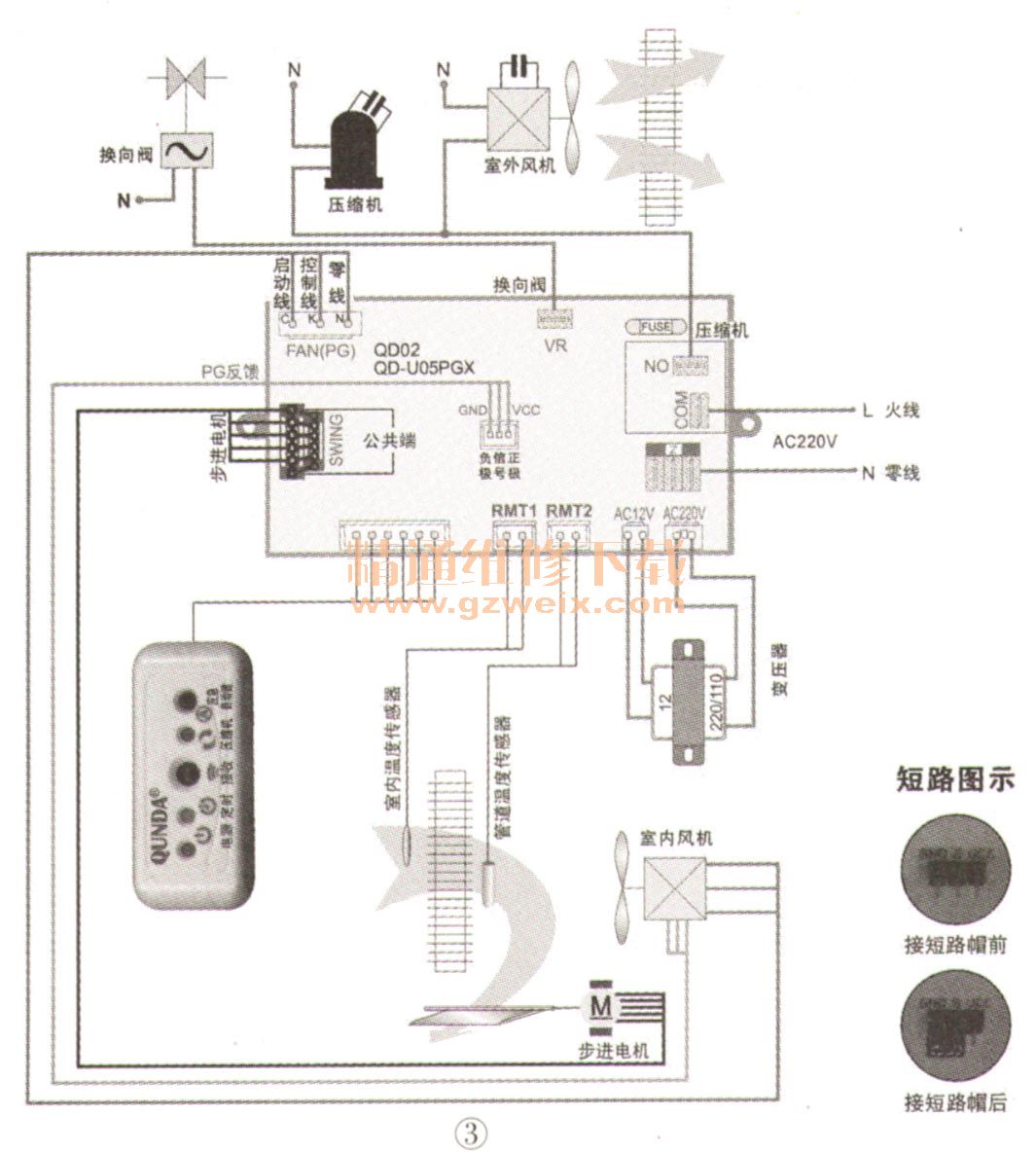

    该型板的连线如图3所示。如换板后通电没有蜂鸣声，应先断电检查控制压缩机的继电器的两接线是否正确，COM端应接电源进线，ON端应接压缩机控制线。

    步进电机输出插座（SWINGMOTOR）为6针插座，两侧为公共端（12V）。连接时风向电机插头的公共端必须插入步进输出插座的一个公共端。如果电机的转动方向反了，则应该将风向电机插头的公共端插入步进电机输出插座的另一个公共端。
    如果PG电机不能运转，或用手拨动扇叶后电机转速很慢，这时先断电，再根据接线图调整电机的连线。
    在连接PG电机反馈信号线时，应注意其正负极性。如果原空调的PG电机没有霍尔反馈，或者霍尔反馈已损坏，这时需将信号极与负极短路。
    该板的PG电机启动电容容量为1.2μF，如与电机不匹配，应将该电容换成与PG电机相匹配的启动电容。通电后PG电机的启动电容中储存有电荷，在安装时不要碰到，检修时应先放电，以避免触电或损坏仪表。
    换板后试机，注意该板上7805的温度，如果温度太高，这时应断电检查连接是否正确。

    二、电路分析与检修

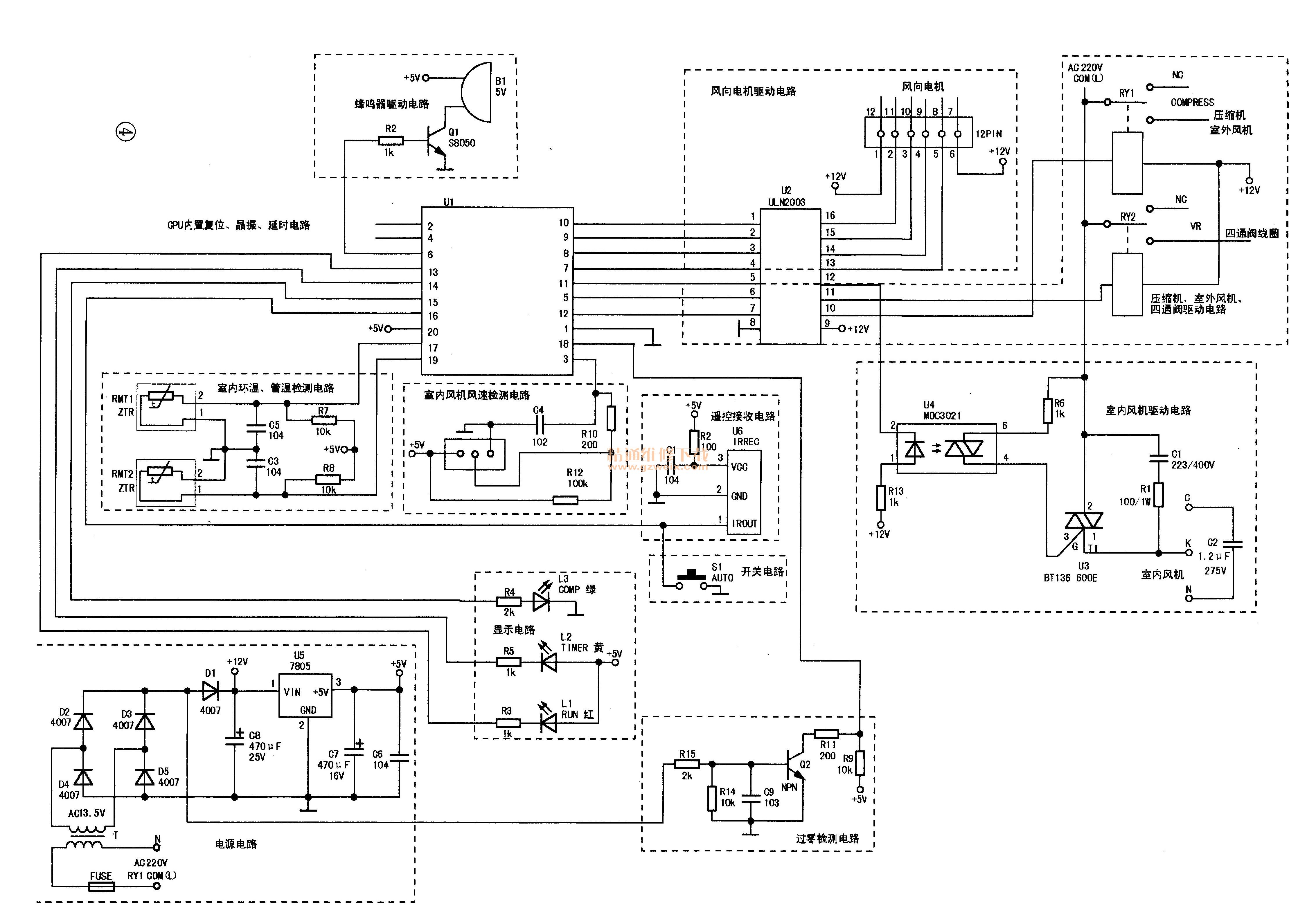

    由于该型板的维修资料很少，笔者特实绘出其电路图，如图4所示。下面对各部分电路的工作原理、常见故障及检修方法进行介绍，希望对各位有所帮助。

    1．直流电源电路
    由变压器T将AC220V电压降至AC13.5V，经D1～D4整流后输出12V直流电压。三端稳压器7805稳压，电容C7滤波，输出5V直流电源。
    若该部分电路异常，通常会导致整机（包括室内、室外机）不能工作，常见原因有：保险管FU断，变压器初级或次级断路、短路，7805损坏，D1～D5、电容击穿。
    2．过零检测电路
    变压器T将220V市电的电压降为AC13.5V；D2～D5为整流二极管，将交流电整流为脉动的直流电；R15、R14组成取样电路，C9为抗干扰电容，三极管Q2起到开关作用，R11、R9起分压限流作用。
    市电经变压、整流以及电阻分压，得到100Hz脉动信号，再通过三极管的开／关作用，在R11、R9上得到100Hz的脉冲矩形波，送往单片机的18脚，经过单片机内部检测后，控制室内风机驱动电路，使室内风机以不同的速度运转。
    若该部分电路异常，红、黄灯一起闪烁、风机运转不正常，常见原因有：R14、R15、R9、R11电阻变质或开路，C9或Q2击穿。
    3．室内环温电路
    R7与RMT 1组成分压电路，分压所得电压送给单片机的17脚。单片机据此得到室内环境温度，并与遥控器设定的温度相比较，决定室外机是否继续运转。在自动运行模式下，温差越大，室内风机转速就越快，反之越慢。
    在25℃时，RMT 1的阻值应为10kΩ。若RMT 1异常，面板上的红灯闪烁。
    4．室内管温电路
    R8与RMT2组成分压电路，分压所得电压送给单片机19脚。单片机据此得到室内盘管温度，并与设定的防冷风和防热风温度进行比较。制热时，当蒸发器的管温低于25℃时，风机不运转；当超过53℃时，室外机停止运转。
    在25℃时，RMT2的阻值应为10kΩ。若RMT2异常，面板上的黄灯闪烁。实修时，若RMT2损坏，应急处理可将其短路，这样去掉管温检测功能后，空调仍能制冷运行，只是失去了相应的温度检测保护功能。
    5．开／关电路
    S1为按键开关，为应急自动键，在无遥控的情况下，按动S1可直接启动空调，此时空调按自动状态工作，根据上次空调的设置参数运行。平常时S1悬空，电控系统处于遥控状态。
    若S1按键接触不良，则会出现遥控正常，但按动S1不开机的现象；若S1受潮，则会出现自动开一关机现象。
    6．室内风机驱动电路
    BT136为双向晶闸管，起控制开关作用；R1、C1组成阻容吸收电路，保护双向晶闸管；MOC3021为光电晶闸管，起信号传递作用；1.2μF的电容为室内风机启动电容，起分相作用；电阻R13起限流分压作用。
    单片机将过零信号送至光电祸合器中，通过光电晶闸管产生过零触发信号，供给双向晶闸管。一旦双向晶闸管导通，则室内风扇电机得电运转。单片机根据遥控指令发出占空比不同的脉冲信号，控制双向晶闸管导通与关闭的时间比例，则通过电机的电压有效值也不同，从而得到高、中、低、微四档风速。
    检修室内风机不运转、红黄灯一起闪烁故障时，主要检查以下器件：
   （1）反向器U2（ULN2003AN）、正常时，U2的11脚为高电平，12脚为低电平。
   （2）光电祸合器，正常时，用万用表R×1k挡测量④、⑥脚间正、反向电阻均为无穷大；①、②脚间正向电阻小，反向电阻为无穷大。
   （3）双向晶闸管，将万用表置于R×1k挡，黑表笔接T1，红表笔接T2，将T2与G极瞬间短路，如果万用表读数由无穷大变为几十欧姆，说明晶闸管正常。
   （4）R13W R13及风机运转电容。
    7.反向驱动器电路
    本电路板所用反向驱动器型号为ULN2003AN，由7个反向驱动器封装而成，分别为①～⑦脚，对应16～⑩脚，其作用是将由单片机发出的微弱信号经倒相放大，以便带动较大电流（功率）的步进电机以及压缩机、室外风机、四通阀继电器等。蜂鸣器电路由R2、Q1、B1组成。
    当遥控器发出开机、关机、风摆指令时，单片机⑦～⑩脚周期性依次发出一定频率的高电平，通过反向驱动器的13～16脚，驱动步进电机运行、停止或上下摆动。根据运行状态，单片机的⑤、12脚输出高电平，通过反向驱动器的11、⑩脚使相应的继电器吸合，这时对应的发光二极管发光。
    B1为蜂鸣器，当接收到遥控信号时，单片机⑥脚发出一组脉冲信号，经Q1反向放大后，触发蜂鸣器鸣叫。
