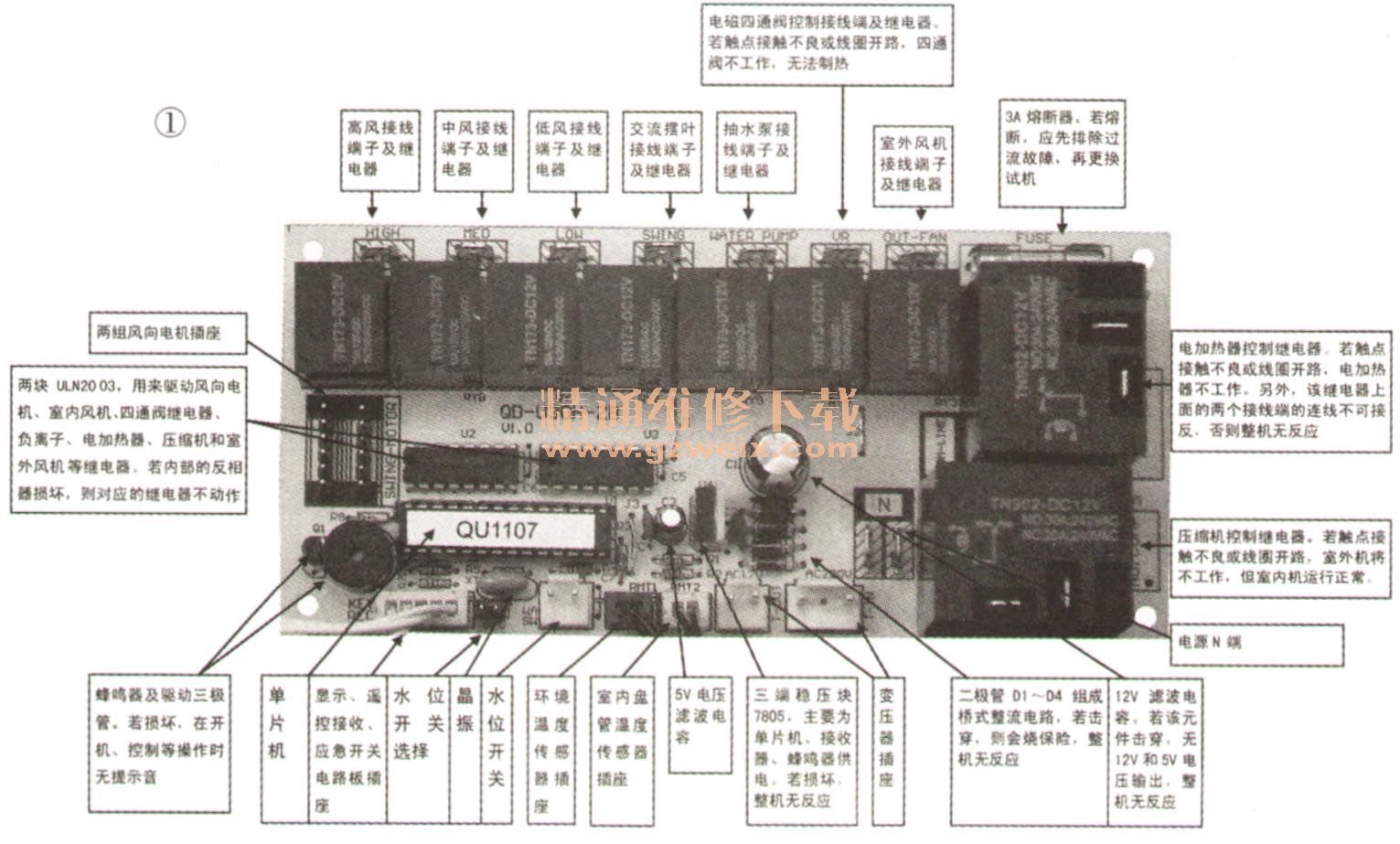

群达QD-U30H型电控板是一款天花机（吸顶机）空调通用型电控板，适合对单相或三相空调压缩机进行控制，其实物如图1所示。

    一、电路分析与检修
    由于该型板的维修资料很少，笔者特实绘出其电路图，如图2所示。下面对各部分电路的工作原理、常见故障及检修方法进行介绍，希望对各位有所帮助。

    1．直流电源电路
    由变压器T将AC220V电压降至AC13.5V，经D1～D4整流、C1滤波后输出12V直流电压。同时，一路12V电压经三端稳压器7805稳压，电容C3滤波，输出5V直流电压。
    若该部分电路异常，会导致整机（包括室内、室外机）不能工作（开机无蜂鸣声），常见原因有：保险管FUSE断路，变压器初级或次级断路、短路，7805损坏，D1 D5、电容击穿。
    2．晶振与复位电路
    该板所用单片机U1内部集成复位电路，即由U1内部电路提供复位信号。晶振电路由4MHz晶振XT、R5及U1的21、22脚内部电路组成，正常工作时，这两脚电压约为2.5V。
    3．室内环境温度检测电路
    R2与RMT1组成分压电路，分压所得电压送给单片机的28脚。单片机据此得到室内环境温度，并与遥控器设定的温度相比较，决定室外机是否继续运转。在自动运行模式下，温差越大，室内风机转速就越快，反之越慢。
    在25℃时，RMT1的阻值应为10kΩ。若RMT 1异常，运行指示灯闪烁。
    4．室内管盘温度检测电路
    R1与RMT2组成分压电路，
分压所得电压送给单片机27脚。单片机据此得到室内盘管温度，并与设定的防冷风和防热风温度进行比较。制热时，当蒸发器的管温低于25℃时，风机不运转；当超过53℃时，室外机停止运转。
    在25℃时，RMT2的阻值应为10kΩ。若RMT2异常，定时指示灯闪烁。
    5．水位控制电路
    制冷时，水泵一直工作；在制热状态下，U1检测水位，当检测到水满时，机器发出报警声，并启动抽水泵工作5分钟，以防止关机后向外溢水。
      6．反相驱动器电路
    本电路板采用两块反相驱动器ULN2003 （U2、U3 ），进行13路反向控制，其作用是将由单片机发出的微弱信号进行倒相放大，以便带动较大电流（功率）的步进电机以及压缩机、室外风机、室内风机（高、中、低挡）、换向阀、抽水泵等继电器。
    蜂鸣器电路由R8、Q1、B1组成。当接收到操作信号时，单片机14脚发出一组脉冲信号，经Q1反向放大后，驱动蜂鸣器发声。
    实修中若遇到室内风机不摆动，压缩机、室外风机、四通阀、抽水泵的继电器不动作时，先用万用表直流电压挡测量反相驱动器的⑦、⑩脚，⑥、⑧脚，⑤、12脚，④、13脚，③、14脚电压，若一脚为低电平（0V），则对应的另一脚应为高电平（12V）；否则，说明该组反相驱动器已损坏。接下来测量摆风电机四个绕组的阻值，正常时应相近。另外，若反相驱动器的②～⑤脚发出了摆风信号（相应引脚有波动的8.5V电压），但电机不转，可判定电机损坏。若继电器线圈两端有12V电压，但继电器不动作，说明继电器损坏。
    若蜂鸣器不鸣叫，在按压遥控器按键时，若蜂鸣器两端有较高的电压，但蜂鸣器不鸣叫，则表明蜂鸣器已损坏，接下来检查三极管Q1。
