——外机系统与检修篇
    变频空调器开、关机，设备运行程序与关键数据如下：
    上电：接通AC220V电源后，测量内机（或外机）接线端子L、N间的交流电压为“0V";N与S（S代表通信、信号的意思，是英语单词Signal的第一个字母）的直流电压为稳定的24V。

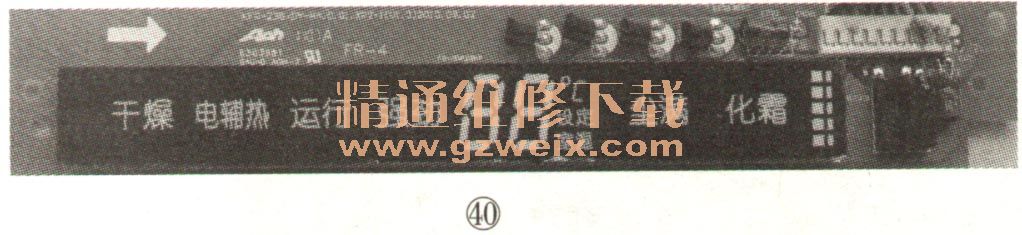

    开机：当按下遥控器或按应急按钮启动变频空调（如制冷状态）后，内机面板显示屏点亮（显示温度、显示运行指示等字样见图40），风摆电机打开，内风机开始运转，内机板中的“外机供电继电器”吸合，送电到外机，压缩机、风机运转，外机的电源指示灯“黄灯”亮、CPU工作信号（故障）灯“红灯”闪烁，制冷正常。此时使用万用表测量L、N端子间电压为AC220V， N、S通信线路间电压为直流8V－15V（不断地摆动），这也说明通信电路正常，内外机在相互传输数据。

    关机：当使用遥控器或按应急按钮关闭变频空调器时，压缩机停机，外风机延时30s后停转，内机面板显示的温度、运行指示灯熄灭，但干燥灯此时点亮（当然也可以手工按遥控“干燥”按钮，取消干燥功能，内风机马上停转，风门关闭，干燥指示灯熄灭，内外机通信电路DC8V－15V的跳变电压在3分钟关闭，内外机电源继电器断开，此时整机停止），内风机继续运转对内机的热交换器进行吹风干燥处理，时间约6分钟，之后四通换向阀线圈得电使四通阀的阀芯切换到制热模式，内风机停转，风摆电机带动叶片关闭导风板，压缩机工作、外风机运转，高温高压制冷剂气体直接进入内机热交换器，进行进一步的翅片干燥处理，时间约1分钟后压缩机停机、外风机延迟30秒停转，再过两分钟四通阀断电、内机面板“干燥”指示灯熄灭，外机的电源指示灯“黄灯”、CPU工作信号灯“红灯”都熄灭，整机关闭完毕。此时再次检侧L、N端子电压为“0V"测量N、S通信端子的直流电压是稳定的24V 。
    故障现象1：上电后，内机的控制面板马上显示故障代码“E6”，使用遥控或按应急按钮无效，整机不工作。
   故障检修：上门检查，通电时。听到蜂鸣器有“嘀”的声音。说明内机供电正常，但整机不工作。用万用表检测内机接线端子的数据通信线有稳定DC24V电压，说明通信电路供电正常。打开内机的外壳，取出内机的电控板，检测＋5V、+12V供电正常，贯流风扇电机正常，用万用表测得CPU⑦脚电压仅有0.3V，不正常，正常时该脚电压为DC2.5V（25℃）时，细查后发现室内管温传感器开路，导致CPU的⑦脚接收不到管温的电压，致使报故障码"E6"，换上新的10kΩ（25℃）温传感器后故障排除。
  同理，如果室温传感器断路损坏也会导致CPU⑥脚处于低电平（0.3V左右），面板同样显示故障"E6"。
    故障现象2：开启空调，内机送风正常，外机不工作，6分钟后内机面板显示故障"E1"。
    故障检修：内机风摆电机能打开风门，风机送风正常，内机面板电路能正常显示，使用遥控器均能对内机进行控制，说明内机供电正常。每隔一会就能听见机的供外机继电器触点会有吸合和断开的声音。刚接通电源未按遥控器时。用万用表检测通信电路N与S的电压为DC24V ;当用遥控器开机后，检测此电压为摆动的DC15V～23V，与正常时内外机通信的电压DC8V～15V有较大的出入，这说明问题在通信电路，细查后发现外机通信电路中R2电阻阻值为∞，导致通信电路不能构成回路，更换R2后故障排除。
    故障现象3：开启空调，外机运转，内机风摆电机工作，风门打开，但内风机不转，约3分钟后整机停机，内机面板显示“E2”故障。
    故障检修：上门检查，按遥控器进入制冷模式，内机风摆电机工作，风门打开，主机工作时用手摸二、三通截止阀感觉凉，但此时内机风机不工作，不送风，以为内风机损坏，拆开内机后检测风机绕组正常，通电状态下用手转动贯流风扇，检测风机中的霍尔传感器有断续的电压输出，说明风机正常。以为风机驱动电路损坏，更换风机驱动IC （AQH2223）后故障依旧，再检查风机电路的所有器件均为正常，此时维修陷入困局。
    细想后发现此内风机是电子调速风机，主要通过AQH2223模块进行驱动，而驱动调速需要提供一个标准，这样才能有效控制导通角从而控制风机转速，是否过零电路出问题？检测后发现过零检测电路CPU的⑭脚为低电平0V（见图41所示），不正常，此电压应该为AC1V左右，当检查Q1时，发现c、e极已击穿，导致CPU⑭脚接地，不能为CPU提供参考电压。更换Q1后故障排除。

    故障现象4：开启空调，内外机运转正常，1分钟内机风机停转、风门关闭，外机停机，并显示故障“E3”。

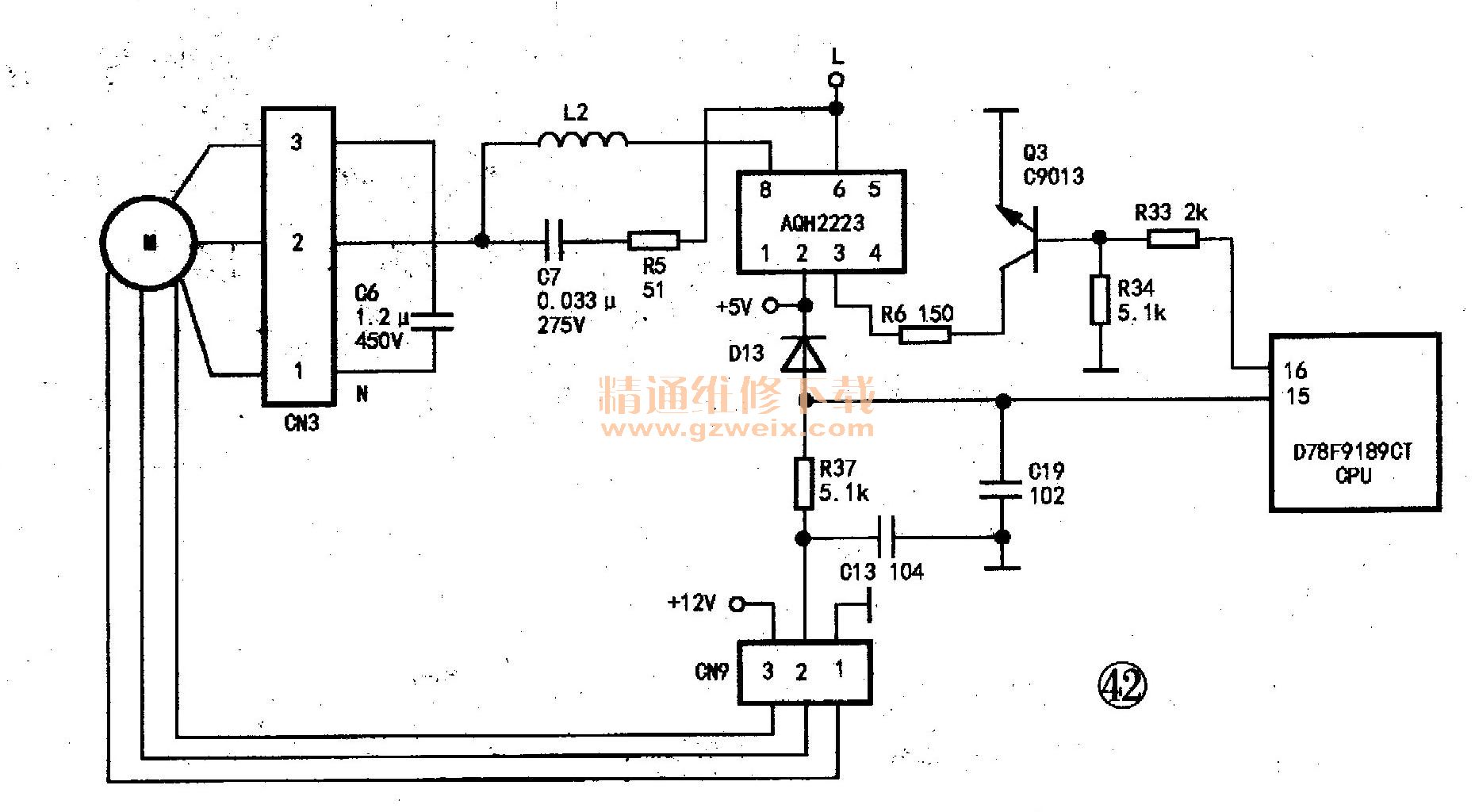

    故障检修：上门检查，开机运行制冷模式，内机风门打开、风机开始运转，外机工作，正常制冷，大约1分钟左右，内风机停转，风门关闭并显示故障代码“E3”，此时按压遥控器任何按键均无效。断电重启空调后，用万用表检测通信电路正常，内机板电源供电正常，当检测到内风机的反馈线的CN9的端子2时发现无反馈电压，以为接线端子引脚虚焊，补焊后故障依旧。断开电源重新上电但不启动空调，用手拨动内风机的贯流风扇，用万用表直流电压挡检测，发现随着风扇的转动无脉冲电压输出，CPU未接收到反馈的风速数据，致使CPU不能对风扇驱动模块AQH2223控制（见图42），导致风扇失速，报故障码“E3”。更换内风机后故障排除。
