近几年，不少液晶彩电生产厂家为了简化液晶彩电的内部结构、降低生产成本，采用了三合一主板，这种主板是将机芯、电源、背光驱动电路三大部分整合在同一块电路板上。虽然简化了电路结构，但却增加了维修难度。长虹LED32560型液晶彩电的主板就是这类三合一主板，该主板型号为JUC6.690.00088589。本文介绍该主板的电源、背光驱动电路原理和故障维修要点。该主板实物图解见图1。

    一、电路原理

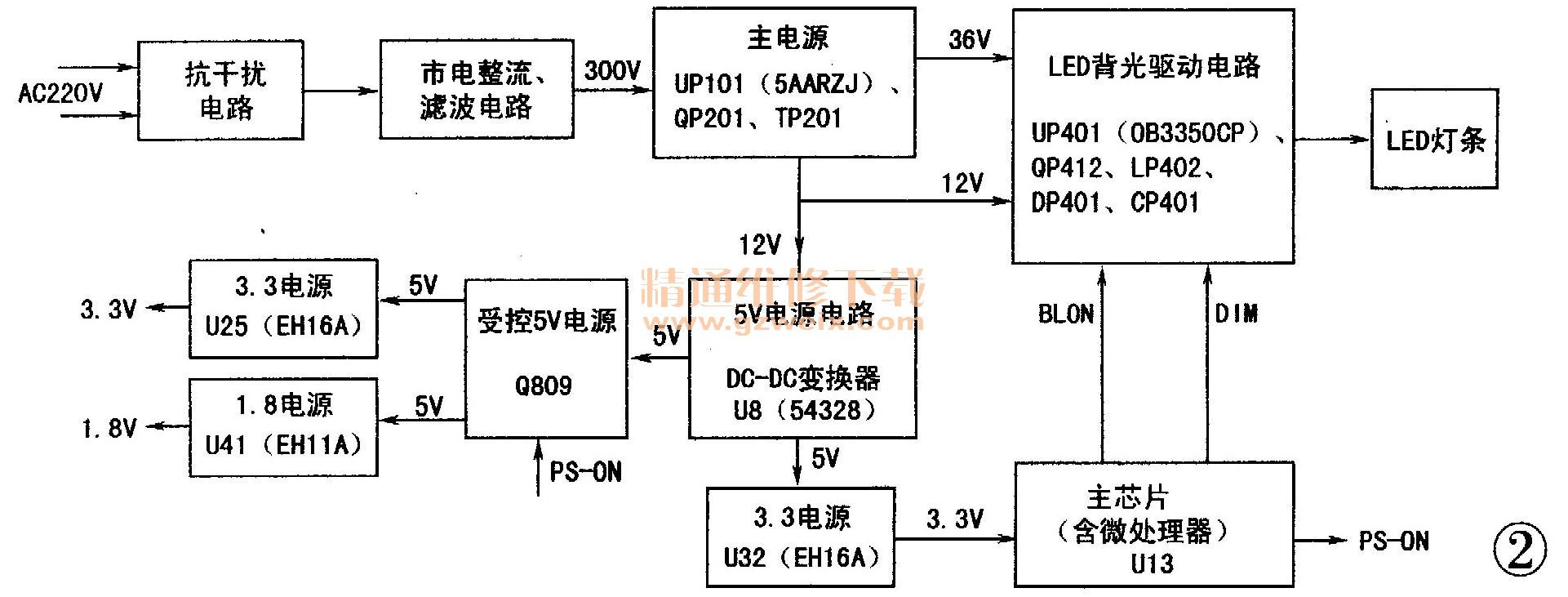

JUC6.690.00088589三合一主板的开关电源集成电路采用5AARZJ方案，输出＋5V、＋12V和＋36V电压；LED背光驱动控制集成电路采用OB3350CP 、配合升压电路，将开关电源输出的＋36V提升到75V左右，驱动LED背光灯条发光。图2是开关电源、背光驱动电路组成框图。

    1.市电滤波、300V供电电路

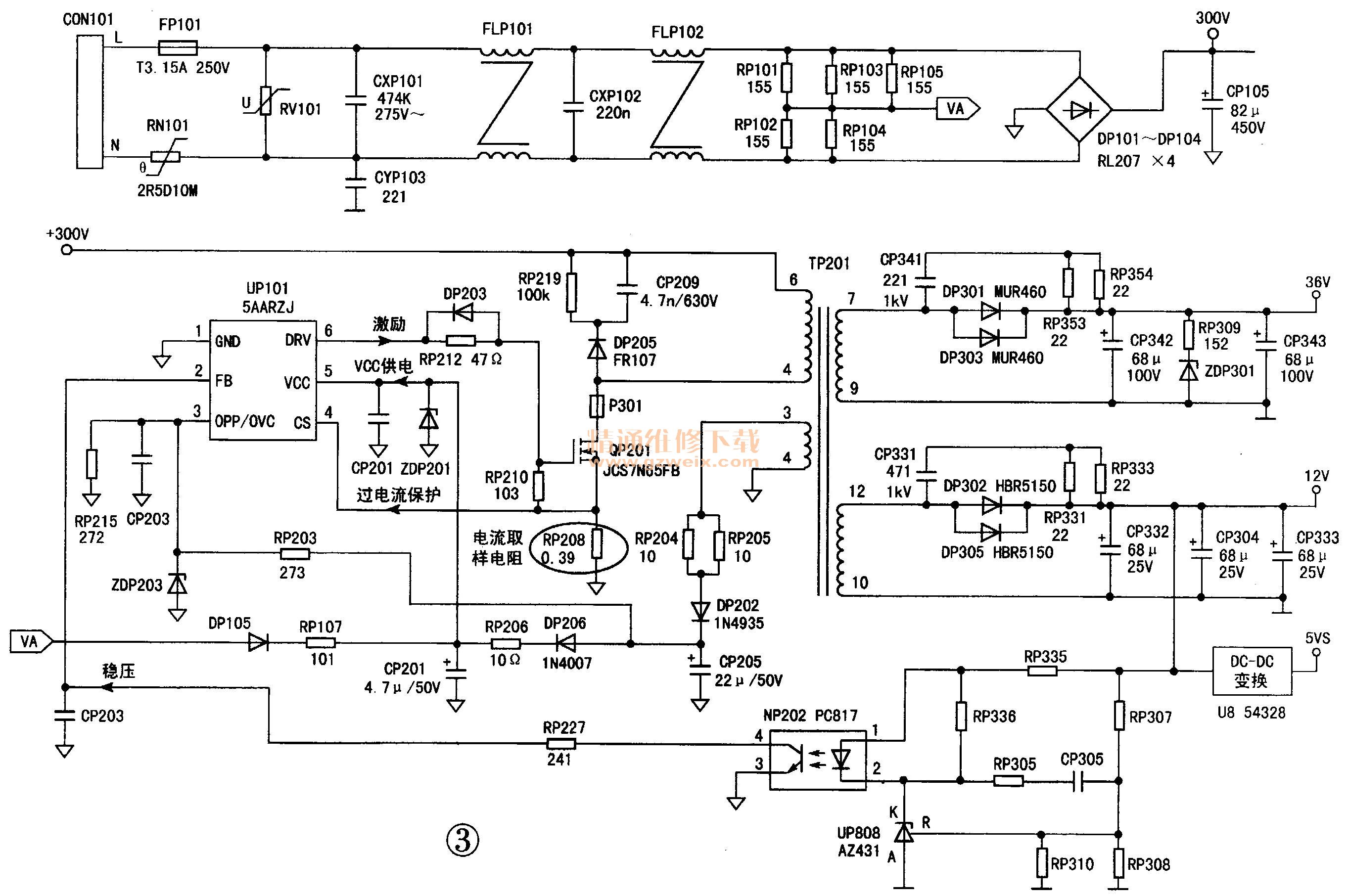

    见图3，接通市电后，AC220V市电经FP101、RN101输入到由CXP 101、FLP 101、CXP 102 、FLP 102 、XYP 103组成的滤波电路滤波后，分为两路：一路经由DP 101～DP 104整流、CP 105滤波产生300V直流电压；另一路经RP101～RP 105分压后形成一个正比于市电交流电压的VA，再经整流滤波后为电源控制芯片UP101提供启动电压。RV 101是压敏电阻，用于市电过压和防雷电保护。RN101是负温度系统热敏电阻，作用是冷机开机时防止瞬间浪涌电流损坏其他元器件，热机后电阻接近0Ω，可视为短路。

    2．主电源
    该机的主电源由电源控制芯片UP 101（ 5AARZJ 、引脚及维修参数见表1）、开关管QP201、开关变压器TP201为核心构成，见图3。该电源输入市电电压后就会工作，不仅为主板的信号处理部分供电，而且为5V电源、LED背光驱动电路供电。

   （1）功率变换
    市电整流滤波后产生的＋300V左右直流电压经开关变压器TP201的⑥-④绕组送到开关管QP201的D极。AC220V交流电压经RP101-RP105分压后得到的VA交流电压通过DP 105半波整流，经RP107对UP101⑤脚外接电容CP201充电，在CP201两端建立启动电压。当启动电压达到设置值后，UP101启动工作，从⑥脚输出脉宽可控的矩形脉冲，控制开关管QP201工作在开关状态。QP201工作后，在开关变压器TP201的反馈绕组（③-④绕组）上感应的脉冲电压经RP204和RP205限流，DP202整流，CP205滤波，产生18V左右直流电压。该电压再经DP206隔离，RP206限流后，得到17V左右直流电压，将取代启动电源，为UP101的⑤脚供电。
    TP201次侧⑦-⑨绕组上感应电压经DP301、DP303整流，再经CP342、CP343滤波产生约＋36V的直流电压，为LED背光电路中的升压电路供电。
    TP201次级12-⑩绕组上感应电压经DP302、DP305整流，再经CP332、CP333滤波产生约＋12V的直流电压，不仅为信号处理电路供电，同时还为LED背光控制芯片供电，以及为12V转5V变换器U8（54328）供电。
   （2）稳压控制
    稳压控制电路由取样电路RP307、RP308 //RP310，一误差放大器UP808，光电祸合器NP202和UP101的②脚内部电路组成。
    当电网电压升高或负载变轻时，+12V输出端电压升高，一路经RP335为光电祸合器①脚提供的电压升高；另一路经RP307、RP308 // RP310分压取样后，加到误差放大电路UP808 R端的电压升高，经UP808比较放大后，使光电祸合器NP202②脚电压下降，其内部的发光二极管因导通电压增大而发光加强，内部光敏管受光增强而导通电流增强，将UP101的②脚电压拉低，经UP101内部电路比较控制后，控制UP101的⑥脚输出脉冲宽度变窄，开关管QP201导通时间缩短，输出电压下降到正常值，达到稳压的目的。若开关电源输出电压下降。则稳压过程相反。

   （3）保护电路
    尖峰脉冲吸收电路：由DP205、RP219、CP209组成，用于防止开关管QP201在截止瞬间被过高的反峰电压击穿。
    过电流保护电路：由过电流取样电阻RP208和UP101的④脚内部电路组成。开关管QP201源极（S）的电阻RP208作为过电流取样电阻。当负载短路等原因引起QP201源极的电流增大时，RP208两端的电压增大，UP101的④脚电压升高，当④脚电压上升到保护启动闭值时，UP101关闭⑥脚PWM脉冲输出，实现过电流保护。
    功率限制和过电压保护电路：由RP203、RP215 、ZDP203及UP101③脚内部电路构成。反馈绕组上感应的脉冲电压经DP202、CP205整流滤波产生的VCC电压通过电阻RP203、RP215分压加到该脚，对开关变压器进行监测，限制开关变压器输出功率。同时此脚作为过电压保护脚，当该脚电压升到3V以上时，内部保护电路启动，关闭⑥脚PWM脉冲输出，实现过电压保护。
    3.低压电源电路和待机控制电路
    该机的低压电源种类较多，下面仅介绍与微控制器电路有关的不受控5V、3.3V低压电源电路。
   （1）不受控5V（+5VS）、+3.3V电源
    不受控＋5VS、+3.3V电源电路见图4。
