二、蒸发器
    1．分类
    根据蒸发器的外形，常用的蒸发器有以下几类：卧式壳管式蒸发器、套管式蒸发器、蛇形盘管蒸发器、板式蒸发器、翅片式蒸发器。
    卧式壳管式蒸发器主要应用于制冷量大的制冷场合，又分为满液式蒸发器和干式蒸发器。
    蛇形盘管蒸发器一般用于小型开式制冷循环系统中，蛇形管是用铜管弯制，制冷剂由上部进入最后从下部导出，蛇形盘管蒸发器整体沉浸在水箱中。
    套管式蒸发器与套管式冷凝器相同，外管为无缝钢管或不锈钢钢管，内管为一根铜管或由多根铜管组合而成，多用于多联机、工业冷水机设备、热泵热水器等设备中。

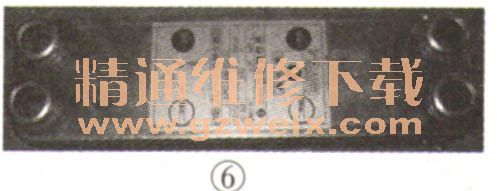

    板式蒸发器是一种高性能、体积小巧的热交换器，如图6所示。板式蒸发器必须垂直安装，并使制冷剂下进上出，否则将导致制冷剂分配不均匀。

    目前，板式蒸发器有钎焊板式蒸发器和全不锈钢式蒸发器两类。全不锈钢式蒸发器在换热效率、机械强度、耐用性能方面均优于钎焊板式蒸发器。

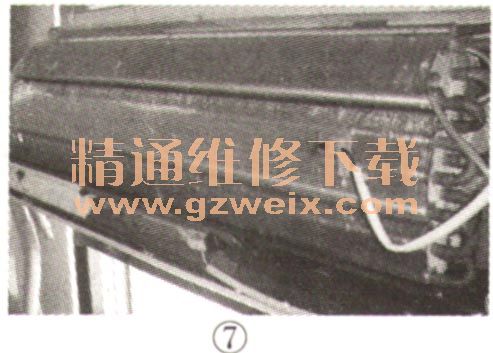

    翅片式蒸发器一般应用于小型制冷空调中，如普通的家用空调中，常见的壁挂式空调的蒸发器如图7所示。液体制冷剂不断地从蒸发器周围吸收热量，在管内汽化蒸发，则周围空气不断降温，从而达到制冷的目的。

    由于考虑耐腐蚀性及压力安全问题，空调所用蒸发器的管路一般采用紫铜管制造。为了提高换热效率，部分高性能的空调采用内螺纹（带沟槽）的铜管。另外，蒸发器的表面翅片材料常用的有普通铝翅片、镀膜（亲水）铝翅片、纳米铝翅片三类。
    2．工作原理
    中温高压的液态制冷剂经节流装置后流入蒸发器，通过管道内壁、外壁、翅片等器件吸收空间的热量，使制冷剂气化变为低温低压的制冷剂气体，从而达到制冷、降温的目的。

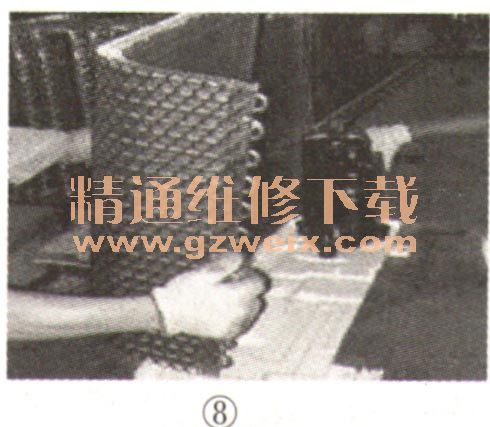

    值得一提的是，在检修空调制冷或制热效果差时，需检查冷凝器的翅片有无倒片、松片、叠片及露铜现象，铜管有无氧化、凹陷一、弯折现象。另外，由于冷凝器与蒸发器的翅片比较锋利，因此在拆装冷凝器或蒸发器时，严禁直接接触翅片，应佩戴好手套并做好防护工作，握住长U管或半圆管进行操作，如图8所示。

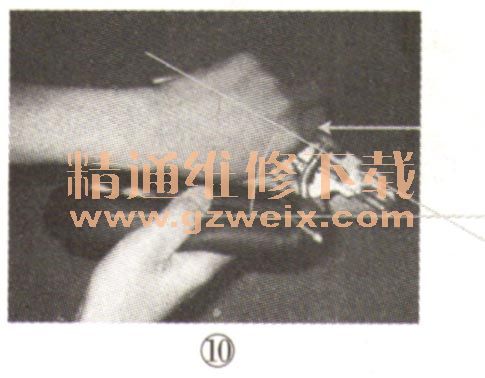

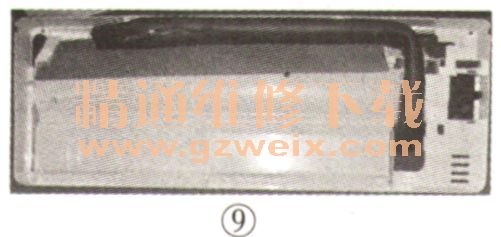

    在更换蒸发器时，应先检查换上的蒸发器及其连接的喇叭口有无毛刺、管凹、沙眼等现象，然后用挫刀或螺丝刀对蒸发器边缘进行修整，使之与外壳吻合，最后将气液管穿过底座，放置于底座的相应卡槽内，如图9所示，并将各卡扣扣到位。为于便于安装气液管，安装时可拉开气液管组件，对其整形，但弯曲角度不能大于15°，如图10所示。
