一台空调由两个热交换器组成，一个是室外热交换器，通常称为冷凝器；另一个是室内热交换器，常称为蒸发器。下面分别对这两种热交换器的分类与特点进行介绍。

    一、冷凝器
    在空调中，压缩机排出的高温高压制冷剂气体通过冷凝器的散热冷凝为中温高压的制冷剂液体。冷凝器有多种形式，常用的有风冷式和水冷式两大类。
    1．风冷式冷凝器
    家用空调中一般采用风冷翅片管式冷凝器，如图1所示，其结构主要是在冷却管（紫铜盘管）上装上铝或铜的散热翅片，依靠风机的强迫对流来使进入冷凝器的高温高压制冷剂气体冷却液化，从而实现热交换的功能。根据制冷量的大小，风冷式冷凝器的外形有单排网和双排网之分。

    由于铜翅片成本高，使用较少，故多采用铝翅片。近年来部分空调生产厂家为了提高热交换器的换热效率，采用纳米技术，在翅片的表面加涂了一层纳米材料，其翅片表面多成金黄色。
    （1）铜管类型
    光管型：指冷凝器中插装翅片的铜管内表面是光滑的，这种铜管的制造工艺相对较容易，但热交换效率一般，故多用于普通的定频空调中。

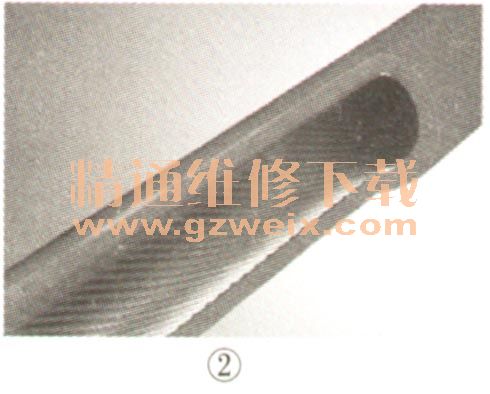

    内螺纹管型：该类型采用高性能换热铜管，其内表面为带螺旋的内螺纹样式（三角形、梯形等），如图2所示。这样制作的目的是增加制冷剂侧的换热面积，使制冷剂在管道内进行充分的热交换，以提高制冷的传导率。

    另外，内螺纹沟槽使得气液界面的扰动增加，有助于管底部与管顶部的液体相互交换，提高与改善换热效果。由于这种铜管的制造工艺较复杂，成本较高，一般用于变频空调备中。
    （2）翅片类型
    风冷式冷凝器翅片一般分为亲水膜（天蓝）和普通（灰白、蓝色、金色）铝箔翅片两大类。采用亲水膜翅片制造的冷凝器，清洗方便，仅用水就能清洗干净。铝箔厚度有0.115Mm、0.110 mm、0.105mm和0.100mm四种规格，其片型有平片、冲缝片、波纹片之分，平片换热面积比较小，冲缝片、波纹片换热面积比较大。
    （3）工作原理

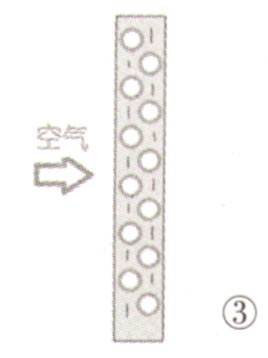

    制冷剂在冷凝器的铜管内流动，通过与铜管的内壁接触形成热交换，再通过外壁传导给翅片。同时，室外风机运转，在冷凝器的位置出现较强的空气对流现象，如图3所示。空气掠过翅片的表面，带走翅片表面的热量，管道中的制冷剂气体降温，冷凝为高压中温的制冷剂液体。

    2．水冷式冷凝器
    水冷式冷凝器一般用于中央空调中，在家用空调用得很少，其冷却介质是水，冷却效果比风冷式冷凝器好，但该类冷凝器必须要安装一套冷却系统，主要有冷却水泵、冷却塔及相应管路等器件，结构相对较复杂。
    目前，常用的水冷式冷凝器有壳管式冷凝器和套管式冷凝器两大类，分别如图4、图5所示。
