原理分析与故障检修（上）
    松下空调具有节能系列、世界系列、迷你星系列、变频系列、柜机系列、嵌入式系列、怡风系列等20多个系列50多个型号，它们的电路控制原理基本相同，但各有特色。本文以CS－A126KW、 CU－A126KW迷你星系列空调为例，详细分析控制电路的组成、原理及电路故障检修要点（循环系统及机械故障本文不讨论）。
一、主要电气参数
    电源电压220V/50Hz，启动电流25A，工作电流5.4A（制冷）或5.5A（制热），输入功率1.17kW（制冷）或1.20KW【制热），制冷功率3.3kW，制热功率4.OkW，压缩机额定输出功率1.1kW，风扇额定输出功率20W（CS －A126KW）或15W （CU －A126KW ），压缩机电容30μF/370V（AC ），风扇电机电容1.2μF/400V（AC） 。
二、电路工作原理
    松下CS/CU－A126KW型迷你的星空调器控制原理电路如图1所示，除电路中的R24（CS －A126KW为31.6kΩ， CU －A126KW为53.6kΩ）精密电阻取值不同外，两型空调控制电路完全相同，电路以微处理器（CPU）IC1（A52DO11F062）为核心构成，包括电源电路，CPU系统复位和时钟电路，红外遥控发射器及接收器电路，室内温度及蒸发器温度检测电路，工作状态显示电路，交流电源过零检测电路，室内风机、室外风机、风摆步进电机、压缩机、蜂鸣器输出驱动电路，负载过流检测电路，电源电压错相及雷击过压保护，过电流保护，超温保护，泵吸空保护及自动开关控制等电路。

    1. +12V和＋5V直流电源电路
   控制电路实际上使用了+15V、 +12V、+5V三种直流电源。220V/50Hz交流市电经电源开关和褐色、灰色级降至交流15V左右的电压由插件CN－T（VH2）取出，一路送到Q2基极进行过零检测；另一路加至整流组件DB1（SIVB20 ），经桥式整流和Cl （2200μF/35V ）滤波，+15V左右直流电压分成三路：一路为压缩机控制继电器RY－C供电；二路送至复位控制电路的稳压管ZD1，作电源低电压保护信号；三路经IC4 （78M12）稳定在＋12V，由C5（470μF/25V ）滤波后，为七反相马区动器IC3、内风机控制固态继电器SSR1、外风机控制固态继电器SSR2、四通阀线圈控制继电器RY－HOT、内风机强弱风速控制继电器RY－M和RY－H及风摆步进电机M4供电。同时经IC2（78M05）稳压及C2滤波，获得＋5V直流电源，为复位电路、压电蜂鸣器BZ （A48004）、遥控接收器UPC2800GR、温度传感器RT 1和RT2、显示屏、CPU主芯片IC1、泵吸空开关及自动开关等供电。很显然，若上述电源电路发生故障，根据故障元件及部位不同，会导致整机不工作或某一部分电路工作失常。
    2.复位及低压保护电路
    由稳压管ZD 1 （7.5ELI ）、晶体管Q4和Q5（2SC1740S ）等组成。CPU43脚是复位（RESET）控制输入端，R26、R13、C4组成上电自动复位电路，由于电容器C4的两端电压不能突变，故每次通电瞬间，CPU43脚为低电平（约为0V）、 CPU内部各寄存器、RAM（随机存储器）原存储的数据被清除（清零）、ROM（只读程序存储器，）的运行指针指向OOH（最低）地址单元，待复位结束后，从头开始执行运行程序。随着加电时间的加长，C4经R26、 R13不断被充电，当CPU43脚上升至高电平时，复位结束，CPU进入正常工作状态。
    ZD 1对DB 1桥式整流输出电压进行取样监测，电源工作正常时，DB 1输出＋+15V左右的直流电压，经ZD1、R11、R31串联分压使ZD 1两端压降大于其7.5V击穿电压，于是ZD1导通，Q5随之正偏导通，Q4截止，CPU43脚为高电平，不影响CPU正常工作；反之，一旦因某种原因使DB 1整流输出电压下降，当降至ZD1两端压降小于7.5V使其截止时，Q5被R31下拉亦反偏截止，Q4则经R25获正偏压导通，通过R13将CPU43脚下拉至低电平，使CPU复位清零并保持这种状态，停止一切程序执行，起低庄保护作用。
    3．时钟振荡电路
    CPU是大规模集成电路，内部电路复杂，需要时钟脉冲信号统一协调，指挥各单元电路分时序工作。无时钟信号时，CPU将不工作或工作紊乱。CPU49、50脚分别为时钟振荡输入（OSCI ）、输出（OSLO）端，外接石英晶体（或陶瓷谐振器）×1，产生8MHz时钟振荡信号供CPU使用。R18起稳频作用，×1两端所接电容（一般为27pF－100pF）起频率补偿作用，用以弥补×1在生产制造过程所产生的产品误差。当对时钟频率准确度要求不高时，两只电容及Rl8均可缺省不用。

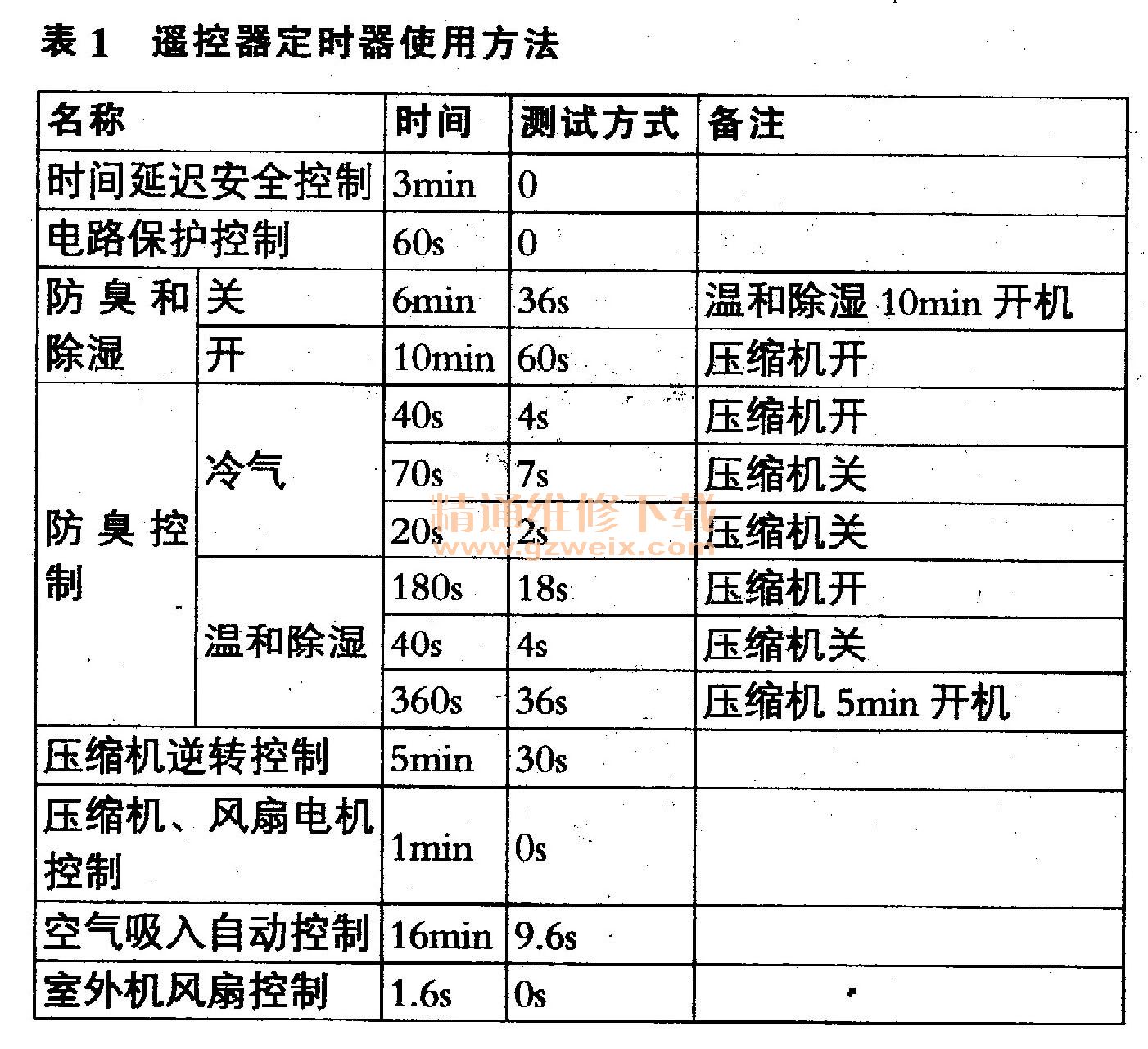

4．红外遥控发射和接收电路迷你式空调遥控器（A75C2042）电路如图2所示。电路以微处理器芯片IC1（SBL3012B）为核一心组成，29～32和33～36分别为行（ROW ）、列（COL）线，构成4×4矩阵键盘电路，共设有12个手动操作键和一个复位开关。电路采用两节1.5V 电池GB供电，由于IC1静态功耗甚微（可忽略），故未设电源开关。电路有两个晶体振荡器，其中×1产生3.52MHz：振荡信号，经 IC1内部电路分频后，获38kHz左右的红外载波信号，由遥控操作键产生的编码调制后，经38脚串行输出，通过Q1（2SD1328）驱动红外发射管D 1（UR64LD2）向外发射红外遥控信息；另一个振荡器×2产生32.768kHz振荡信号，经分频后产生50Hz－500Hz左右的信号，供背光电路和LCD液晶显示屏背电极使用。遥控定时器使用方法见表1。

遥控接收电路以专用芯片UPC2800GR为核心组成，红外接收管PH302C将收到的遥控信息由⑤脚送入，经内部处理后解调（去38kHz红外载波）出遥控编码信号，通过插件CN－RCV送至主板，由R12、C14、R16滤波后经45脚送入CPU，再由CPU内部电路译码、识别后，向相应输出端口发出控制信号，执行相对应的遥控指令。
