一台松下CS-G120型变频空调器，该机接通电源开机后，室内机工作基本正常，但室外机不工作。

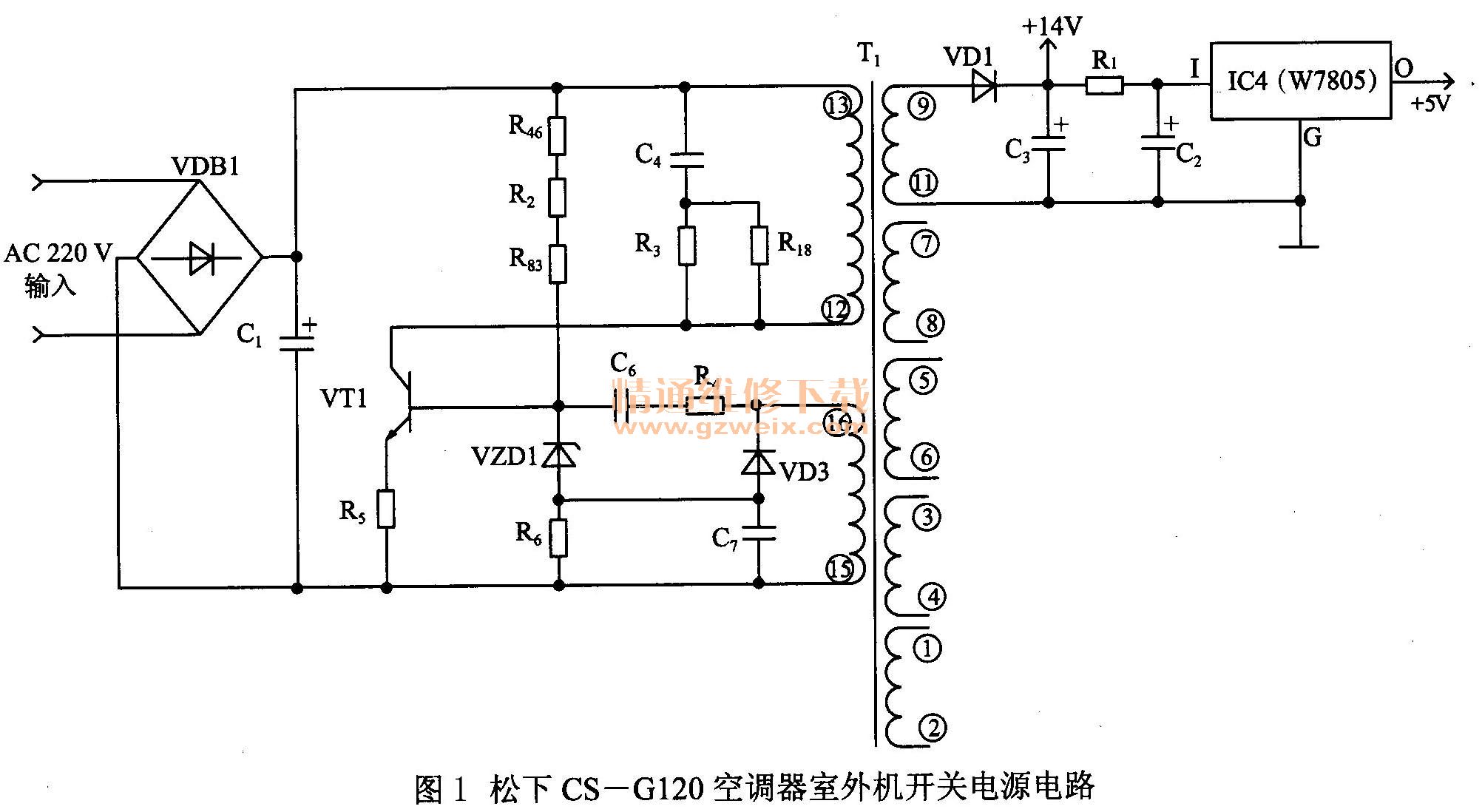

    故障分析：该空调器室外机电路主要由开关电源电路、微电脑控制电路、风扇及四通换向阀控制电路、压缩机变频驱动电路及过流、过压检测电路等几部分组成。室外机不工作，应先从该电路的供电入手进行检测。该机室外机开关电源电路如图1所示，主要由开关管VT1、开关电源变压器T1、三端稳压集成电路IC4等组成。

    故障检修：
    （1）打开室外机壳，用万用表测得室外机的220 V交流电压正常。
    （2）测量开关电源的＋14 V直流电压基本正常，但测量IC4输出端无＋5V直流电压输出。
    （3）怀疑IC4本身损坏，将其拆下换一只W7805三端稳压集成电路后，接通电源试机，故障排除。
    提示：
    室外机控制电路及变频模块的供电均由开关电源电路提供。其中：T1⑨～11脚产生的信号经VD1、C3产生14VDC电压为电源继电器、风扇电动机继电器及四通换向电磁阀线圈等提供电源，该电压经IC4稳压为＋5 V提供给室外机微电脑控制电路。故当IC4损坏后，必然会导致微电脑不工作，出现了上述故障。
