大金RXYQ8P户式中央空调的外型美观，设备把制冷系统、电控系统聚集于一身，具有结构紧凑的特点，此款空调的热交换风机采用顶排风的形式，同时还可以方便地与排风管进行连接。该空调采用R410a新型环保冷媒作为制冷系统的制冷剂，采用变频控制模式，环保节能。

    一、主机主要器件与作用

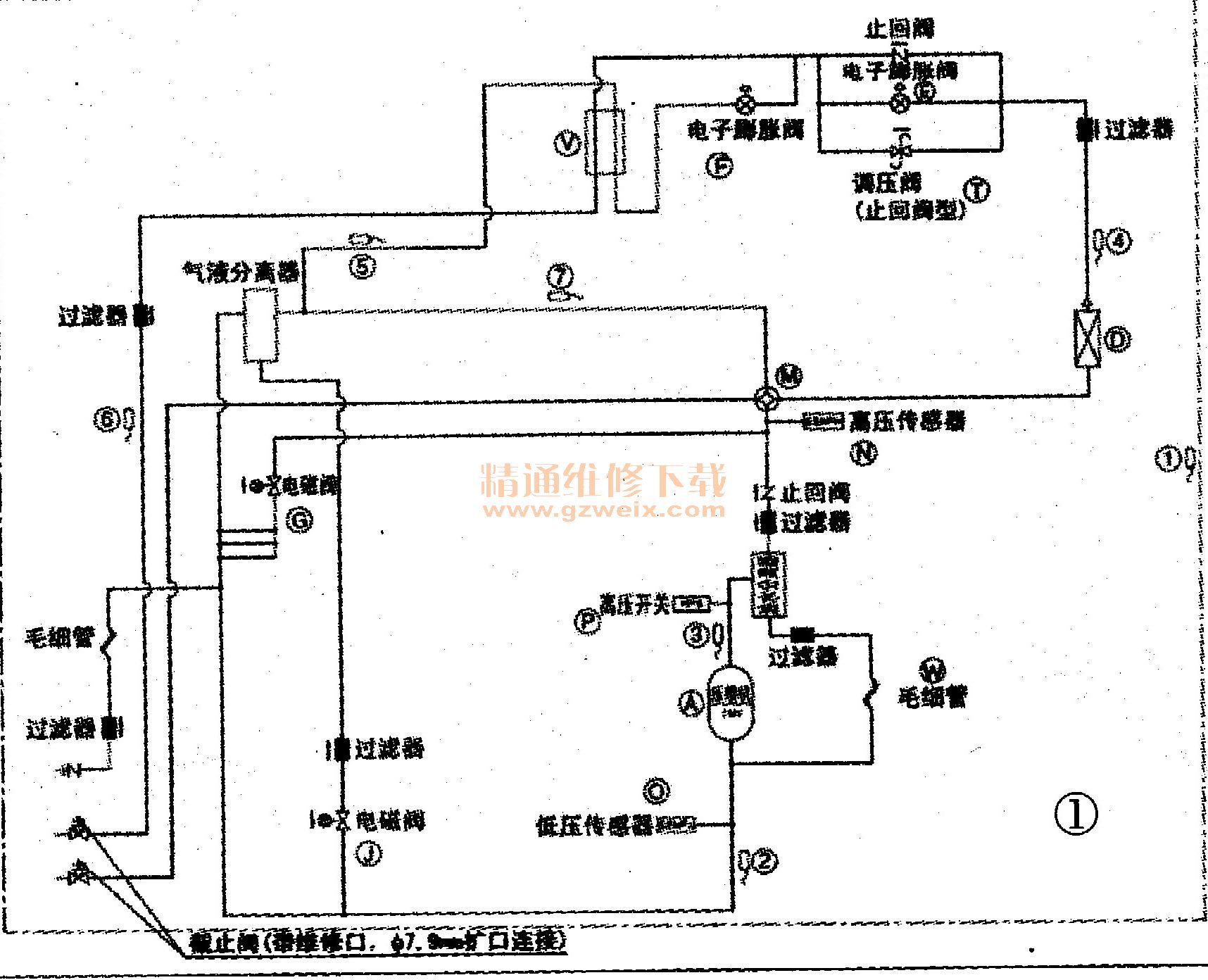

    此机制冷系统（如图1所示）设计相对比较复杂，具有完善的保护措施，性能优越的特点。

    1．压缩机
    此款空调的压缩机采用大金生产的，型号为：JTIGCVDKIYR。变频压缩机一般标识为“INV”，工作频率范围为52Hz～266Hz，变频运行时的运行级数为24级，变频运行的范围大，能够满足各种环境对设备的需求。而定频压缩机一般标识为“STD”，在实际检修过程中要注意区分。
    2．高压开关

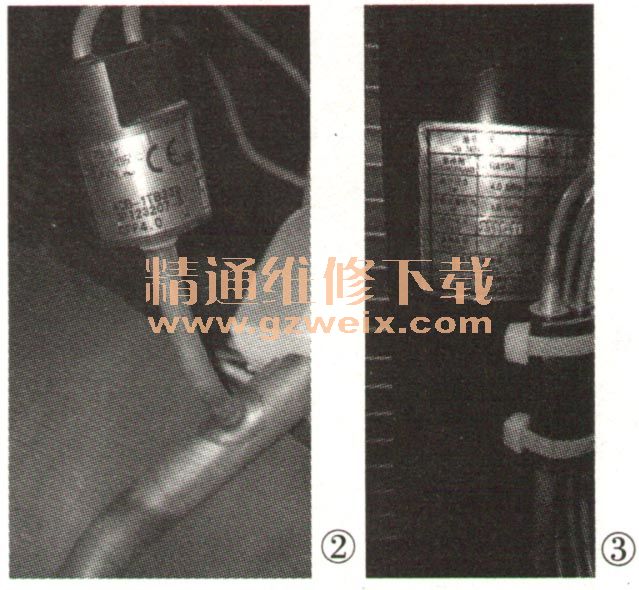

    变频户式中央空调由于设备复杂，器件成本较高，为了进一步保护空调，当遇到压力过高等的现象时能及时保护停机，避免压缩机等贵重设备的损坏。此台主机在压缩机的排气口安装了高压排气压力开关（如图2所示），当压力达到4.0MP，时压力开关断开进入待机或保护状态并显示故障代码“E3”。压力开关复位压力值为2.85MPa，检修时要注意。

    3.油分离器
    压缩机工作时难免会夹带部分冷冻油进入制冷系统，尤其是进入热交换器后会导致：（1）热交换器铜管内壁形成油膜影响散热；（2）压缩机长期缺油，导致润滑性能变差，容易磨损甚至损坏压缩机。一般在中大型的制冷场合的主机设备都需要设置油分离器（如图3所示），通过油分离器能实现“油-气”分离，使制冷剂气态进入热交换器系统，而冷冻油流到油分离器底部，通过过滤器与毛细管组成的回油管路流到压缩机吸入口。被压缩机吸回压缩机内部。
    该机油分离器的型号是SDRHXYQ8S；内容积1.5L；设计压力4.0MPa；气密试验压力4.6MPa；制冷剂为R410a。
    4.止回阀
    止回阀又称为单向阀（如图4所示），在制冷系统中避免停机后室外热交换器的制冷剂液体反流到油分离器或压缩机排气口，导致压缩机再次开机时负荷过重甚至损坏压缩机现象。通过设置此止回阀使制冷剂只能单向流出。

    5．高压传感器

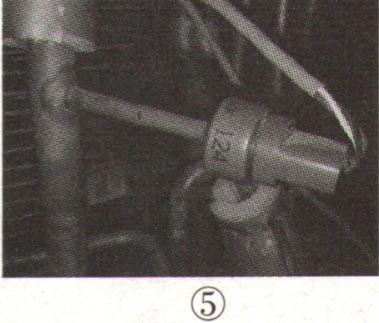

    高压传感器（如图5所示）由阀体、外接3根电线组成．阀体的铜管一端接系统的高压排气管。高压传感器不同于高压压力开关，此高压传感器三根线中“红-黑”线是5V电压，白色线是压力转为电压数据输出线。此高压传感器能实现压力检测与线性电压数据变化相对应，压力范围在0～4.2MPa之间对应的电压值在0～3.5V之间变化，当压缩机排气压力达到3:43MP；时，压缩机进入降频阶段运行，当在30分钟连续3次压力均达到3.64MPa及以上时，会切断压缩机电路进入待机或者保护状态。一旦进入保护状态显示故障代码“JA”。

    6．四通换向阀

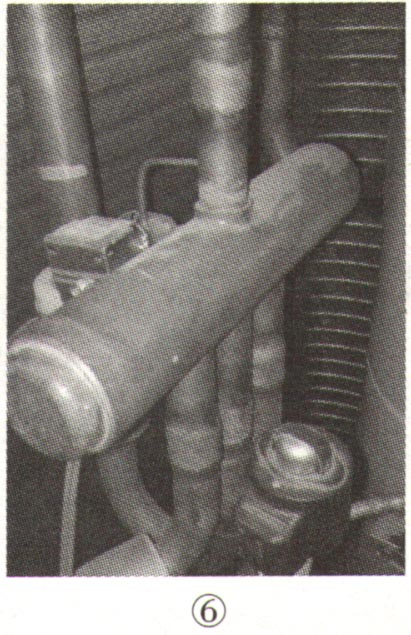

    此台空调设备具有冷暖功能，冷暖的切换主要依托四通换向阀器件，系统使用R410a环保制冷剂，工作压力比较高，对四通阀的性能要求较为苛刻，本空调使用佛山鹭宫生产的STF -0731 G型号的四通阀（如图6所示），电磁线圈的工作电压为AC220V。

    7．室外热交换器

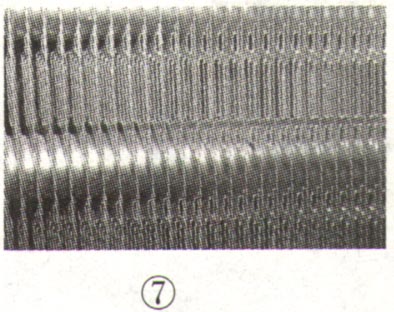

    该机室外热交换器采用铜管掐亲水膜的处理方法（亲水膜工艺对一般粘在翅片的灰尘只需要水就可以清洗干净），开窗热交换器铝翅片（如图7所示）采用开窗的工艺，提高换热效率，热交换风机采用顶部安装方式，通过8挡自动调速进行有效的控制。
