4．低压压力开关

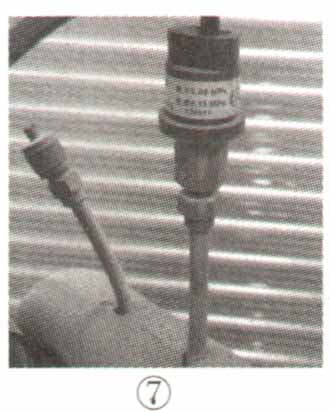

    若制冷系统因泄漏等原因导致低压侧的压力过低，这时会使蒸发压力过低，回气温度过高，长时间运转易损坏压缩机，为了防止出现这种情况，故在低压侧的管路安装了低压压力保护器，如图7所示。此保护器的低压断开压力为0.05MPa，恢复（接通）压力为0.15MPa。

    5．高温保护开关

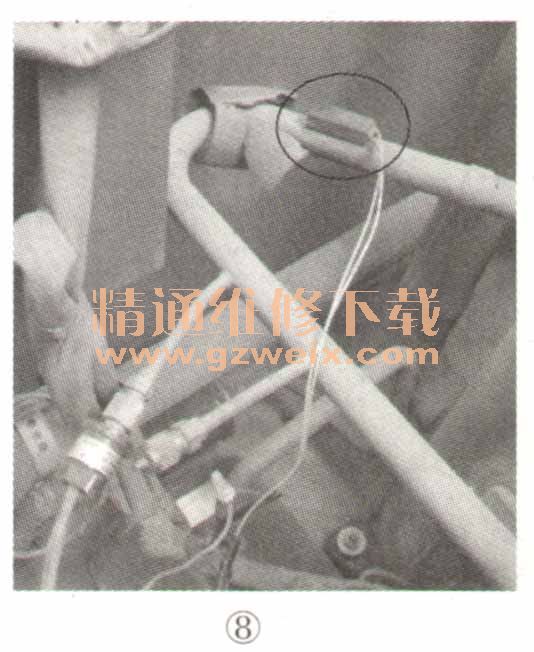

    为了防止压缩机排气温度过高损坏压缩机，故在排气管上安装了一个高温保护开关，如图8所示，当温度达到125℃时，温度保护器内部的开关就会断开，实现过热保护功能。

    高温保护开关的型号较多，使用R22制冷剂的保护温度多在120℃～145℃之间。此高温保护开关的外形如图9所示，其内部触点最高工作电压为AC250V，最大电流为5A。

    6．气液分离器

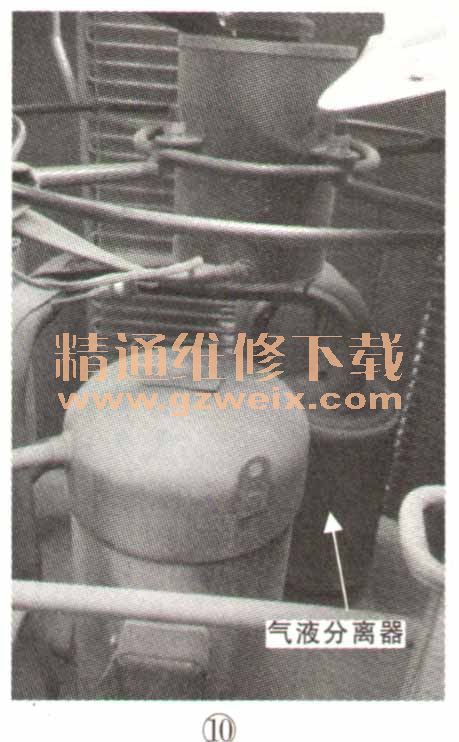

    该器件的作用是进行油气分离，避免未蒸发完的液态制冷剂流回压缩机吸气口，从而导致压缩机压缩液体而液击损坏。此款压缩机自身不带气液分离器，需外设配置，如图10所示，并做好分离器的保温，使其与外部绝热。

    7．储液器
    该机运行状况较恶劣，为了使其能稳定工作，故在制冷系统中添置了储液器，如图11所示，起到对制冷系统的缓冲作用，避免温度、制冷量的变化导致设备稳定性变差。

    8．控制箱

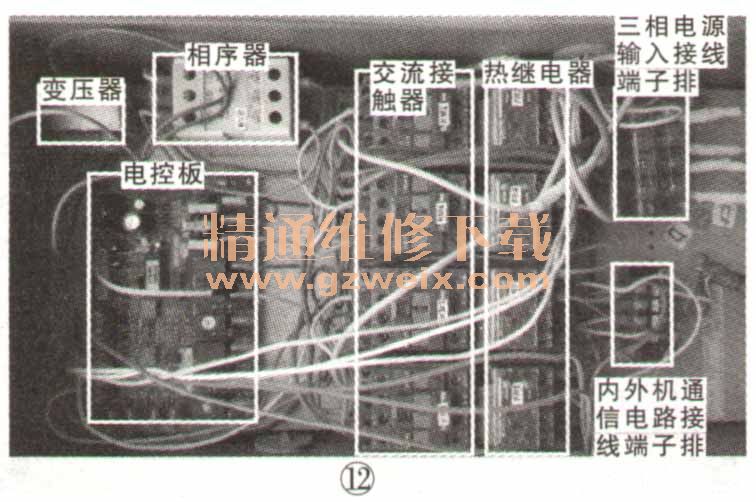

    全新风空调机组电控箱由电控板、变压器、相序器、交流接触器、热继电器、接线端子排等组成，如图12所示。

    三相五线的电源送到外机端子排，分别依相序的顺序（R、S、T）接到相序保护器RVR中。当相序正常时，保护器内的RVR触头闭合，将AC220V送到电控板中，这时用户可操作面板控制。如在制冷状态时，主电路的1号机组的压缩机交流接触器KM1主触头闭合，KM2外风机的交流接触器触头闭合，1号机组正常启动工作。同理，在制冷量大的场合下，2号机组的压缩机交流接触器KM3触头和外风机的交流接触器KM4触头闭合，2号设备工作。
