天加TSA20ODCF全新风空调机组控制原理与检修(上)
来源:本站整理  作者:佚名  2016-01-15 09:18:32

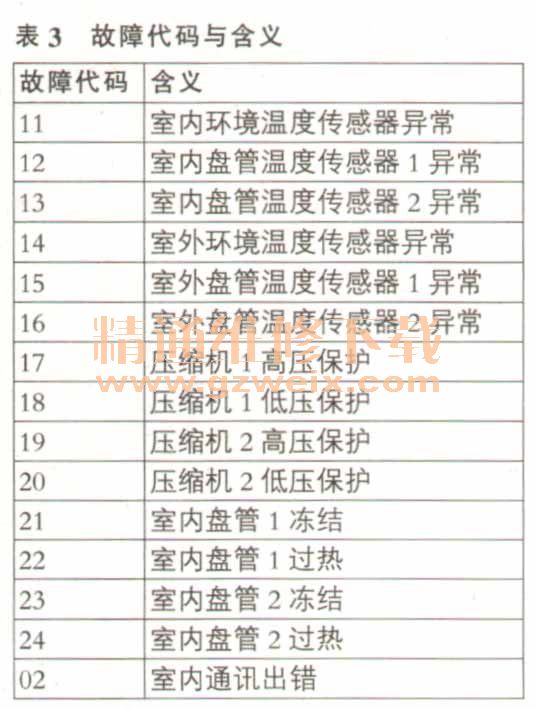

  在设备的电控板插线端口中,“红-红(黄-黄)”接线,把高压、高温、压缩机过流、外风机过流保护串接在一起,一旦设备或系统异常,相关器件触点就会断开进行保护,避免设备带故障运行。“绿-绿(白-白)”接线是系统的低压保护开关,当制冷系统的低压压力低于0.05MPa时,设备将停机,并在控制面板中显示故障代码。该机的故障代码与含义见表3。

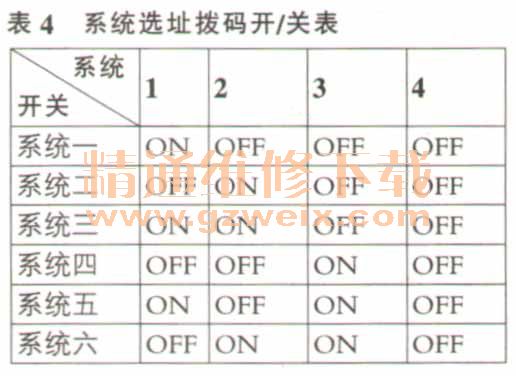

    多系统运行时,为了能有效对设备进行控制,一般在外机电控板中设置了系统选址拨片开关,设置的规律是:任何一套系统不能共用一个拨码地址,否则会导致设备不能运行。此处附上厂家推荐的设置表,见表4。

 (2)内机控制原理
    该机室内机电气控制箱如图15所示。为了提高制冷量,内机中一共有四组蒸发器盘管,每组盘管有一个管温传感器,同时还设有室温传感器和新风传感器。
    当控制面板接收到开机指令时,室内机电控板的CPU通过传感器输入电压数据,与设置的温度值数据比较,确定是否开机。如要执行开机,则CPU输出高电平给反相器ULN2003,反相器控制继电器工作,此时交流接触器得电吸合,离心风机运转。同时,室内机电控板通过通信端口与室外机电控板进行数据通信。
