三、工作原理简介
      1．制冷原理

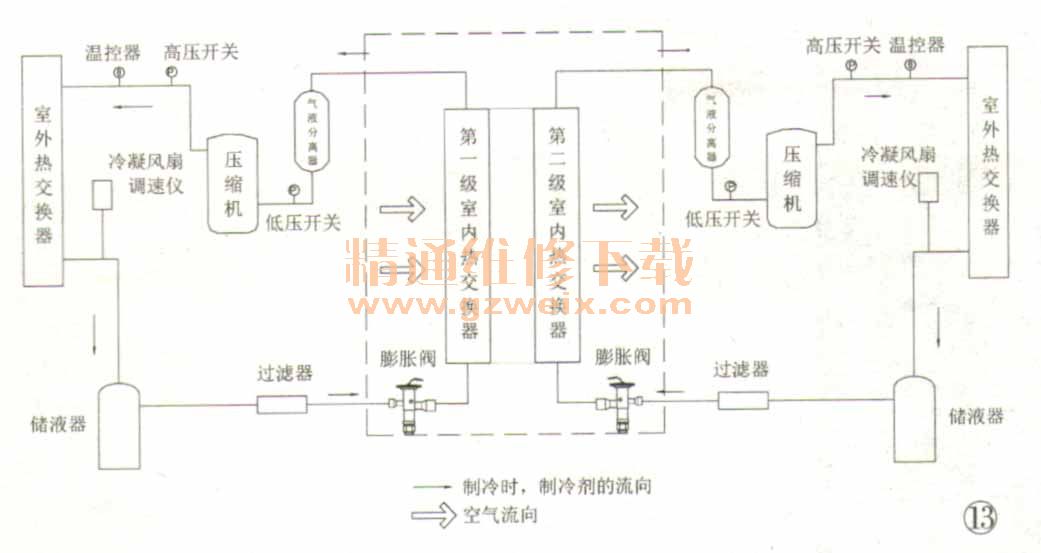

    压缩机从蒸发器盘管中吸入低温低压的制冷剂气体，经压缩机压缩后从排气管排出高温高压制冷剂气体，送入室外热交换器中，通过风机进行强迫散热，如图13所示，这样管路出口处的制冷剂为中温高压的制冷剂液体，再通过储液器后进入过滤器中以过滤杂质，吸收水分，最后通过节流装置膨胀阀在室内热交换器（蒸发器）中吸热、气化、蒸发，从而达到制冷的目的。制冷剂经过气液分离器实现气液分离，避免未蒸．发完的制冷剂进入压缩机中，因为液体是不能被压缩的，否则容易损坏压缩机。压缩机的吸气口吸入低温低压的制冷剂气体，形成一个制冷循坏。

    风机在工作时，让风掠过表面只有5℃～10℃的蒸发器翅片（通过一、二级蒸发器），从而将冷风送到室内。
      2．电气控制原理

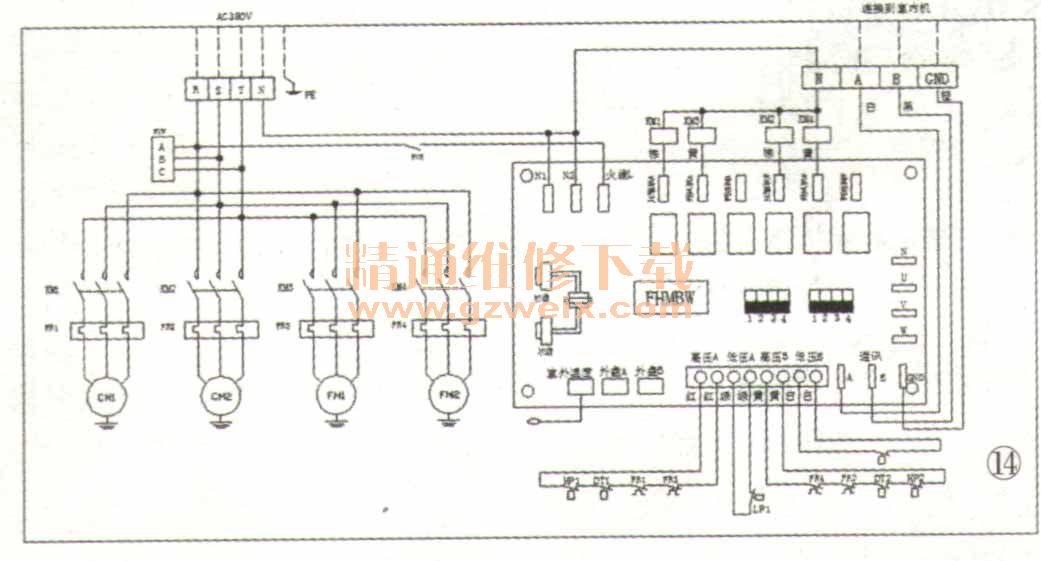

     （1）外机控制原理该机室外机电气控制原理图如图14所示。外机电控板的供电是AC220V，当相序正常时，主电路中R相通过闭合的相序开关RVR接到电控板的L端（火线），零线并接在N1、N2端，给电控板输入AC220V电压。变压器把输入的AC220V电压降压为AC12V，通过整流、滤波后稳压输出DC12V、DC5V，主要供给继电器、反相器ULN2003和CPU（单片机）等器件。

      当机器接收到控制面板的操作指令后，室内电控板通过通讯线A、B、GND连接到室外机。为了增强抗干扰能力，内外机通信采用光耦器的发送和接收方式。设备的传感器通过检测内部的环境温度与用户设定的温度值比较，决定开机与否。

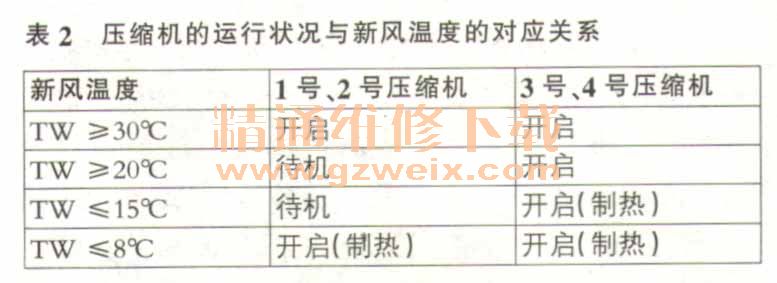

  外机的CPU接收到动作指令后，经反相器ULN2003控制继电器，从而控制1号、2号压缩机以及1号、2号外风机。该机压缩机的运行状况与新风温度的对应关系见表2。
