（2）焊接前还要调节好氧气减压阀输出的压力，一般调节至0.2MPa-0.3MPa如图8所示，具体还应根据被焊接管子的直径几而定，如果焊接的管子在19mm以上，氧气的压力要适当调高，避免压力过小焊接时温度不够。另外，对于大口径管，由于管子散热快，施焊的时间加长（当然焊枪的枪嘴也要更换大一个规格孔径的型号），这时管内部产生的氧化皮会很多，容易堵塞细小的管道，如毛细管等，如条件允许的话可以实施加氮气保护焊。

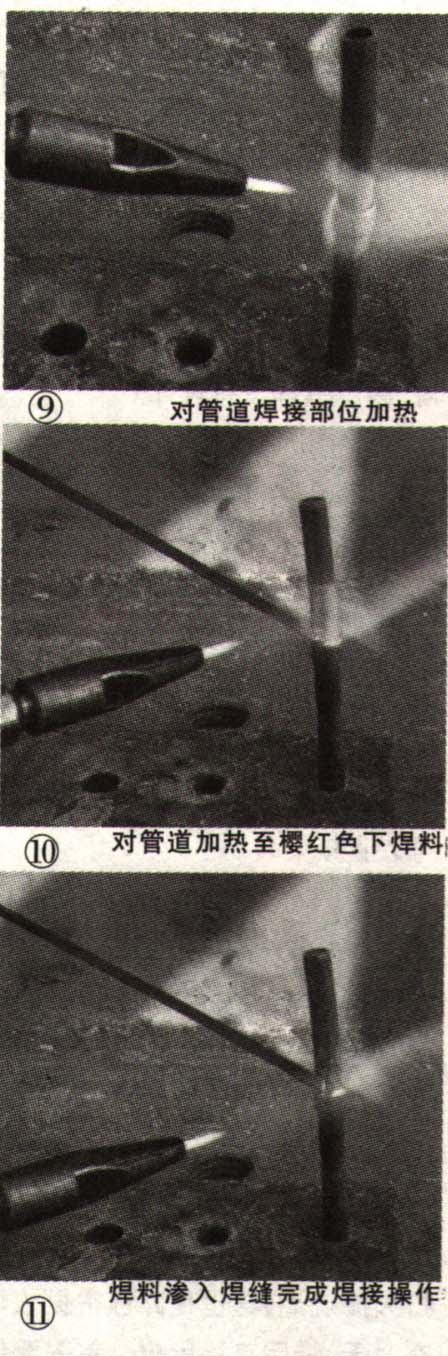

    （3）焊炬点火，调节焊接的火焰，“铜一铜”焊接一般调节至“中性焰”。首先对管道焊接部位进行均匀加热如图9所示，待加热至“樱红色”或“桃红色”时如图10所示，在管道对接施焊部位的焊缝处进行添加“磷铜”钎料，由于钎料的熔点比较低，而且具有良好的流动性能．能够渗入焊缝并与铜管材料相溶，如图11所示，从而达到两管牢固连接的目的。焊接时，要注意控制火焰的温度，或者通过移动枪嘴火焰与焊件的距离来控制温度。

    二、“铜一钢”火焰钎焊工艺
    1.应用场合

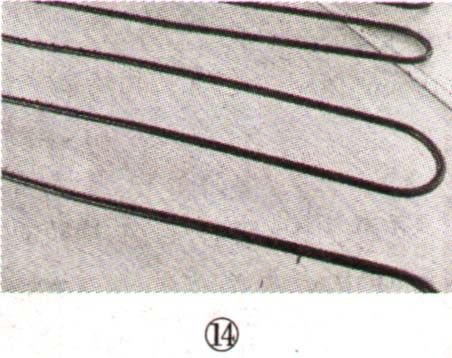

    主要应用于冰箱中部分压缩机排气管与冷凝器焊接如图12所示；冷凝器与干燥过滤器的焊接，如图13所示。自前，冰箱的冷凝器大部分都采用钢管（扭迪管）。所示，是用冷轧带钢薄板卷管、焊接、镀锌完成。邦迪管采用了优质低碳钢材，具有易于弯曲成型、易于焊接和易于加工等优点，广泛用于制冷业、汽车工业，如冰箱的钢丝网式冷凝器中。冰箱常用邦迪管规格是4Ynm、6mm、8nun。钢的熔点是1500℃左右。




    3.火焰选择
    由于钢管导热系数小，用火焰加热时很容易就烧红，因此对火焰的调节和温度的掌控尤为关键。目前“铜一钢”钎焊一般采用“碳化焰”焊接。


上一页  [1] [2]
