6.变频模块故障检测  当变频模块出现过热等故障时，其19脚会输出故障信号，经R8反馈给CPU的35脚分析停止压缩机控制信号输出，压缩机停转。
    7.其他  CPU由14脚通信输人、15脚通信输出与室内机通信，室外机通过分析7～8脚电压以判断室外环境温度、外盘管温度、压缩机排气管温度，由48～45脚分别输出主电源、四通阀、外风扇控制1、外风扇控制2信号（高电平有效，低电平无效）。

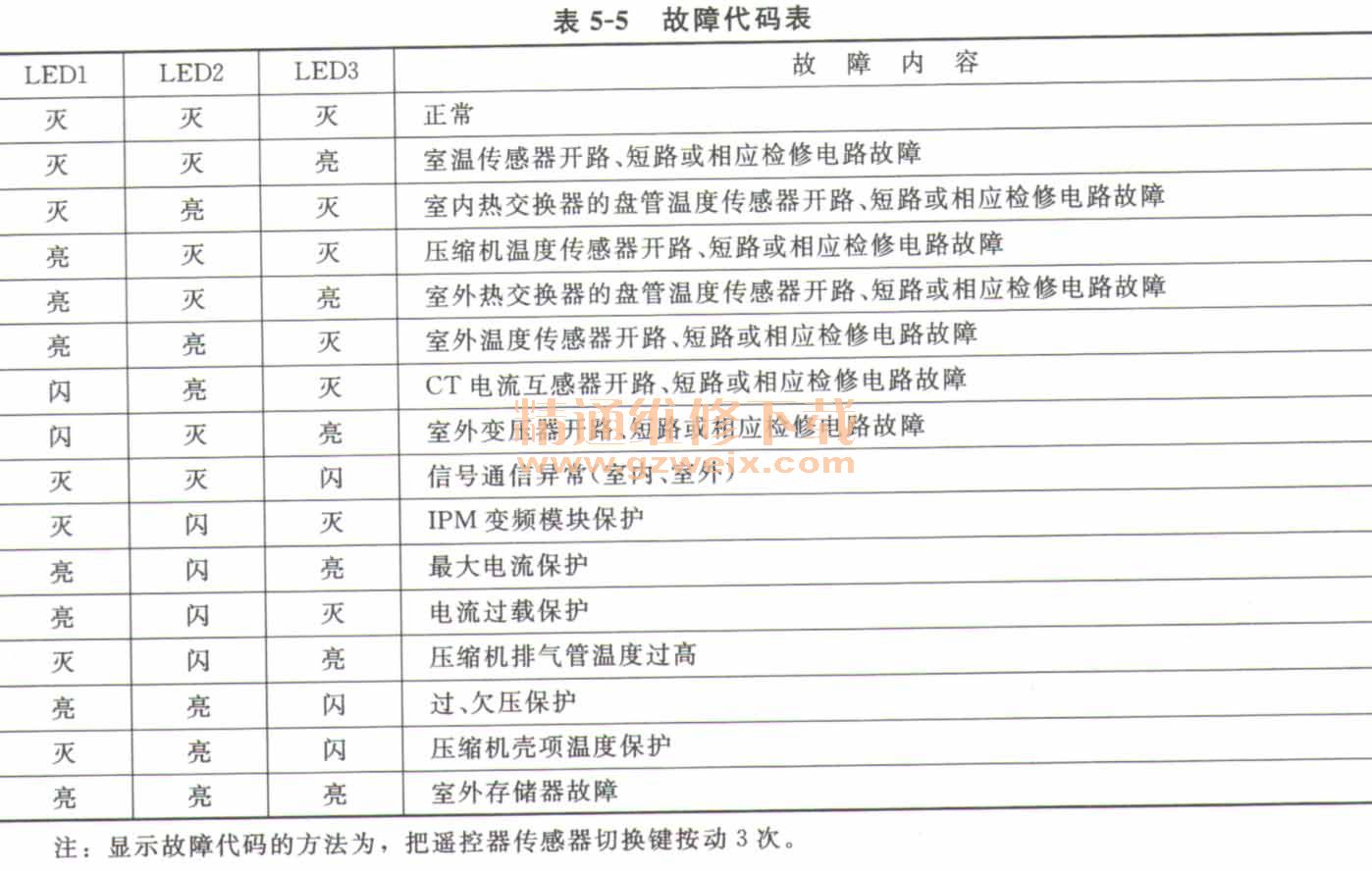

    LED01～LEDO3是故障代指示灯，其状态所示的故障代码见表5-5。
