6．故障代码：柜机室内显示“E8”、挂机室内显示“E1”
    故障通常在室内电控、室外电控、电抗器、整流桥、室内外连接线组。

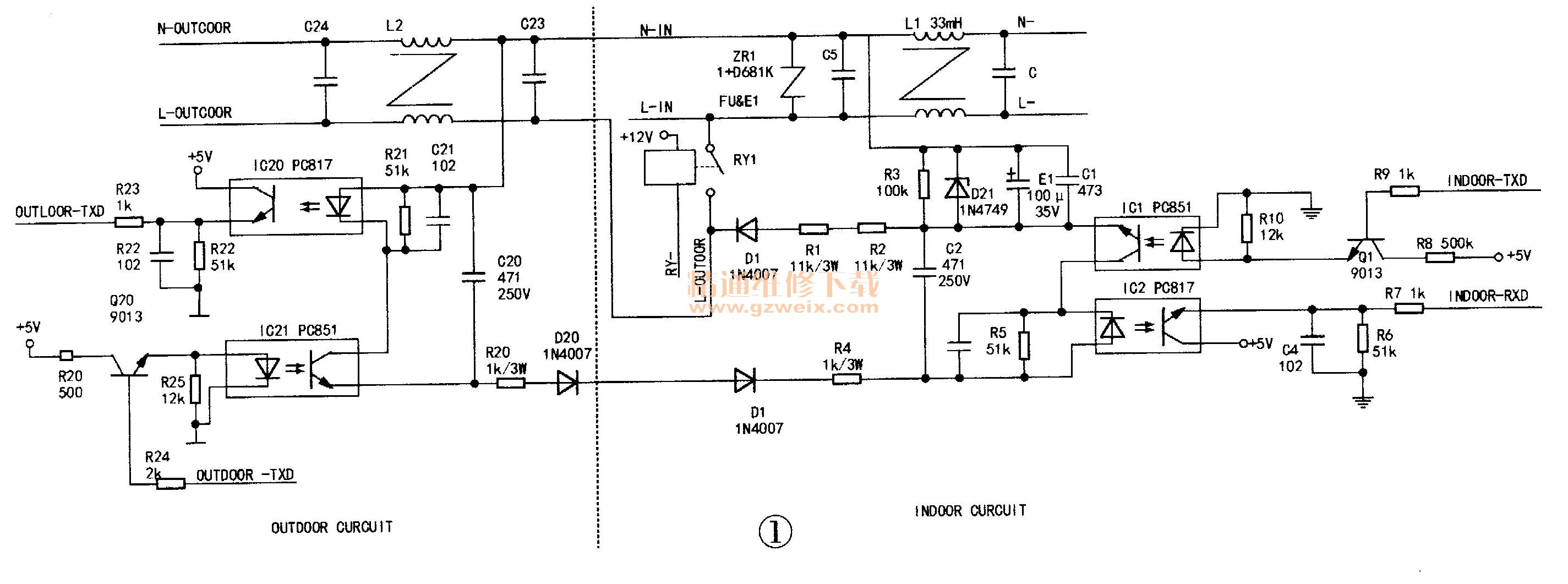

    检修：室内外机通讯电路如图1所示。

   （1）检查电控盒到室内电源线接线端之间的连线是否正确，确定后上电开机（制冷／制热模式均可），测量接线端L出与N出之间交流电压，看是否有市电输出（注：要在上电开机的2分钟内检测，如果在2分钟后检测会因为室内外电源主继电器断开而无电压输出），在继电器闭合时，若无市电输出，则确定为室内电控故障，需更换。
   （2）在确定室内机有市电输出后，检查室外L、N、S接线是否正确，室内外连接线是否完好，测量室外接线端L、N是否有市电输入，若无则确定为室内外连接线组故障，将其更换即可；
   （3）在确保室外机有市电输入后，观察室外电控电源指示灯是否亮，若不亮则查室外机电控连接线、电抗器、电感是否接插完好，若无问题，则可判定为室外电控故障，更换即可；若室外机指示灯亮，则为通信电路故障，按照以下步骤检修：
    在整机不通电的情况下，用万用表测量N-S间电阻（测量时必须正反表笔交又测量，否则影响测量结果的判断），电阻无穷大为正常，否则需断掉室内外连接线后再测量，若室内N-S间电阻不为无穷大，则判断为室内电控故障；若室外N-S间电阻不为无穷大，则判断为室外电控故障。在确定电阻正常后，整机上电，用万用表直流电压挡测量N-S间的电压，操作必须同时满足以下三点：
      1）由于电压无规律的跳变，且瞬间跳变比较快，所以要求测量电压时间必须大于2分钟，仔细观察电压跳变范围，再做判断；
    2）内板室外电源主继电器必须闭合，即室外必须上电，电压规律如下：
    正常电压范围是在3V～22V之间跳变；
    若测量电压范围在3V～5.5V之间跳变，则说明室内发送有问题，确定为室内电控故障，需更换室内电控；
    若测量电压值大于25V，则说明室内24V稳压管失效，确定为室内电控故障，需更换室内电控；
    若测量电压范围在0V～2V，则说明室内电控故障，需更换室内电控；
    若测量电压在3V～11.5V之间跳变，则说明室外接收有问题，确定为室外电控故障，需更换室外电控；
    若测量电压在15V～25V之间跳变，则说明室外发送有问题，确定为室外电控故障，需更换室外电控。
    3）在确定N-S间的电压正常后，则使用变频测试小板，检查室内T1、T2传感器温度数值：若T1、T2传感器温度值显示－66℃，确定为室外电控故障，更换即可；若显示正常则说明室内接收有问题，确定为室内主控故障，更换即可。
