7．故障代码“E9”（柜机显示）
    表示开／关门故障，故障在室内电控、开／关门电机、光电开关、出风框部件。

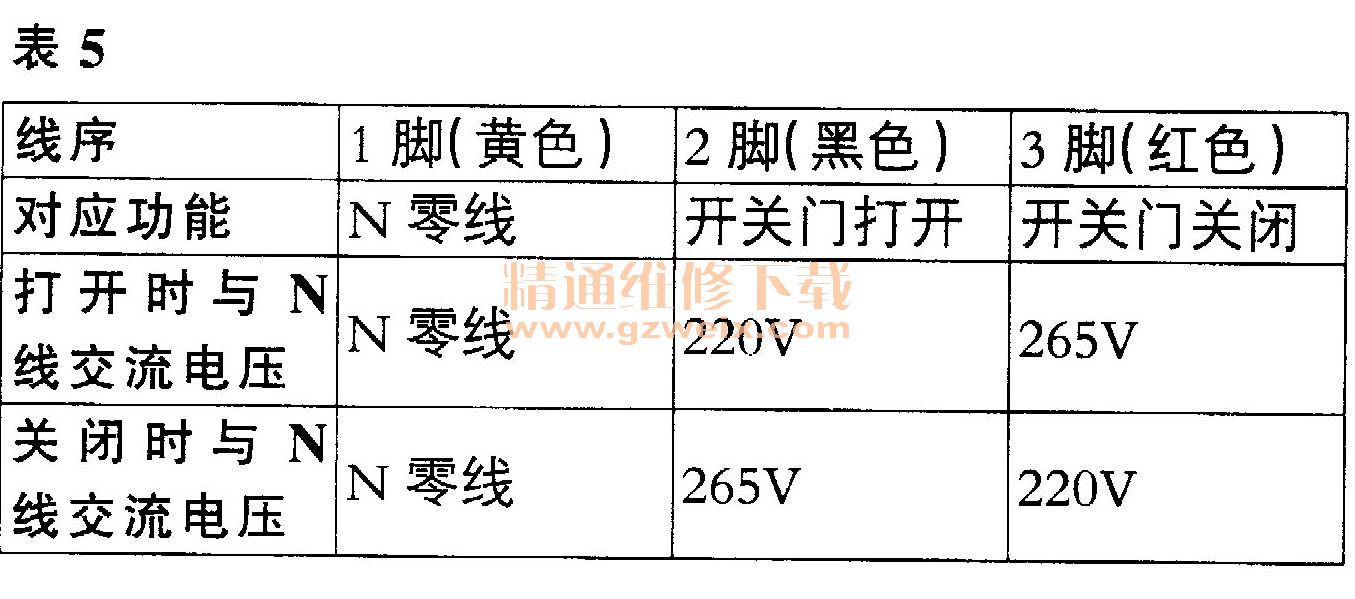

    检修：（1）手动将开／关门扳至半开、半关闭状态，用万用表交流电压挡测量表5中的电压，重新上电但别开机，③脚（红色）与N线之间的交流电压是否有220V，若有220V市电输出且无关闭动作，则确定电机故障，更换电机。

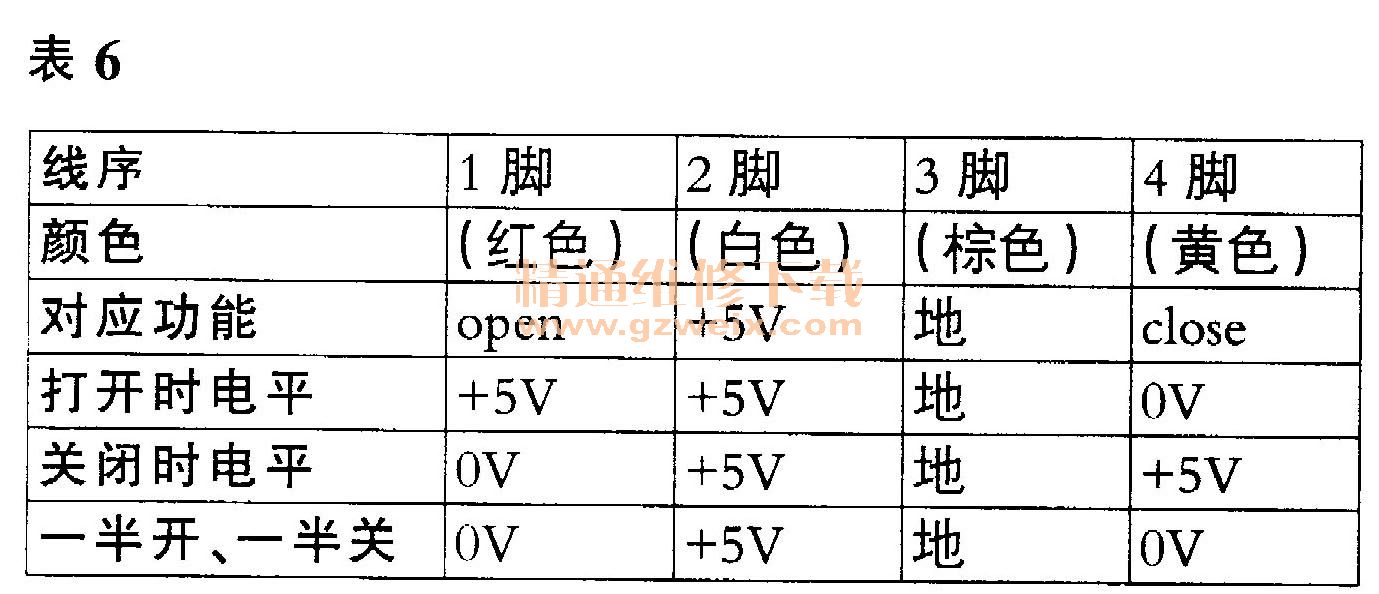

     （2）若测量电控没有220V驱动信号输出，则测量电控主板上光电开关反馈，测量表6中的电压（若有现成的光电开关组件代换，则跳过此步操作）。测量电控板上反馈插座第②脚（白色）、③脚（棕色）之间是否有5V直流电压，若无此电压，更换室内电控板。将开关门置于一半开、一半关的状态后重新上电，看①脚（红色）与地，④脚（黄色）与地之间的电压是否能满足以上规律，若能满足，则确定室内电控故障，更换室内电控；若不能则检查：开／关门光电开关是否被异物遮挡；开／关门挡光板是否断裂。若出风框挡光板无问题，则判定光电开关故障，更换光电开关。

   （3）若有可更换的光电开关组件，则将开／关门至于一半开、一半关的状态，接上自带的光电开／关组件，确定光电开关组件上的光电传感器正常，则重新上电（别开机），观察此时开／关门是否有关闭的动作：若开／关门无任何动作，则确定室内电控故障，若有动作则确定故障在原光电开关、出风框挡光板。拆开出风框，检查挡光板是否损坏，若确定挡光板正常，则为光电开关故障，更换光电开关。

    8．故障代码：柜机室内显示板显示“Eb”，分体显示“E3”
    表示室内风机失速，该故障一般是室内电控、风机或风叶故障引起。
    检修：开机看风机是否能转动，若风机一直高速转动，直至室内报故障，则为室内电控故障，直接换室内电控；若风机不转，或间歇性转动，则按以下步骤排查：

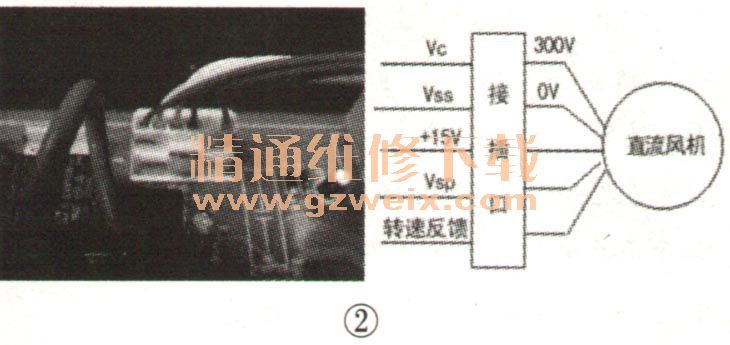

   （1）上电开机，调为送风模式，方便测试，将风速调为高风挡，检查电压点（直流风机接线端如图2所示）：①脚（红色），④脚（白色）分别与③脚（黑色）地之间的电压是否满足表7所示的电压，若不能满足，则为室内电控故障，更换室内电控。



   （2）在确定电源输入正常后，测量⑤脚驱动电压是否正常，正常时，风机驱动电压大约在2.7V～4.6V之间。若驱动电压正常，风机仍不转动或间歇性转动，则检查内机风叶是否正常，不正常则更换，否则可判定为风机故障，更换风机；若驱动电压是一个比较平稳的直流电压，还出现以下三种情况之一，则确定风机驱动异常，室内电控故障，需更换：
    1）电控没有风机驱动电压或驱动电压小于2V；
    2）驱动电压大于＋6V；
    3）驱动电压跳变、波动范围大于1V；
