二、工作原理
格力G呵-QF系列全封闭风冷冷凝机组工作原理示意图如图4所示。
1．制冷系统工作原理
（1）系统组成

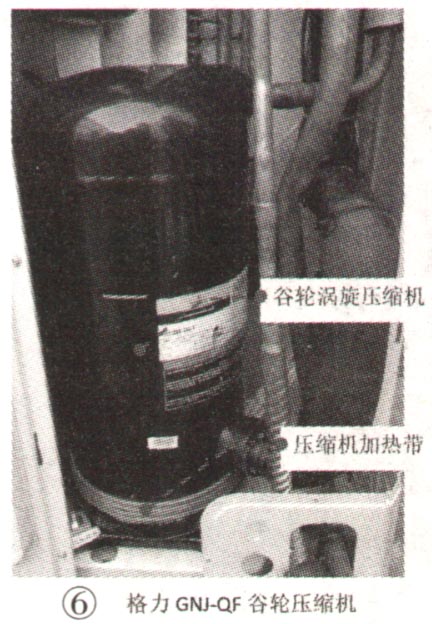

格力GNJ-QF系列全封闭风冷冷凝机组主要由全封闭谷轮涡旋压缩机、风冷翅片式冷凝器、储液器、干燥过滤器、电磁阀、冷风机等组成，如图5所示。其中电磁阀、热力膨胀阀、冷风机和电控箱是工程商、用户端自行采购的器件。压缩机外壳的底部安装了发热带，如图6所示，其作用是在开机前预热润滑油，开机瞬间避免过多的液态冷媒吸入压缩机而导致液击损坏压缩机，而且在低温运行时可以让冷媒更容易气化蒸发。
（2）工作原理
外机侧：当压缩机工作时，从低压口吸入来自蒸发器（冷风机）的低温低压制冷剂的气体，经谷轮涡旋压缩机做功后从排气口排出高温高压制冷剂气体，经多支路分配后，进入风冷冷凝器散热，冷却为中温高压制冷剂液体，流入储液罐使其在负荷变化时能缓冲制冷剂作用，避免温度和压力波动变大，再进入干燥过滤器过滤杂质、吸收水分，此时兵分两路，主液管流路为直接接到外机（冷凝机组）的液管截止阀；另一液管流路直接并接过滤器、电磁阀1、毛细管进入压缩机的吸气口，起到喷液冷却作用，扩大压缩机运行范围，降低排气压力，提高压缩机使用寿命。
为胡：侧：工程商需要使用对应规格的紫铜管连接外机侧的液、气管截止阀，在库外便于安装、维修的位置安装电磁阀（严禁露天安装），库内靠近冷风机入口端选型安装热力膨胀阀和安装冷风机。从主液管过来的冷媒随着压缩机的工作，其管路中的电磁阀也工作（打开），冷媒流进热力膨胀阀进行节流降压，经多路的分液头后进入蒸发器气化蒸发，通过风机强迫与库内的空气、物品热量进行热交换、对流，从而实现制冷。在内机侧中还需要在冷风机回风口附近安装库温传感器以检测库内的温度；在蒸发器盘管的中上部安装除霜传感器，用于检测除霜时的温度以及控制除霜终了（结束）温度。
2．电控系统工作原理

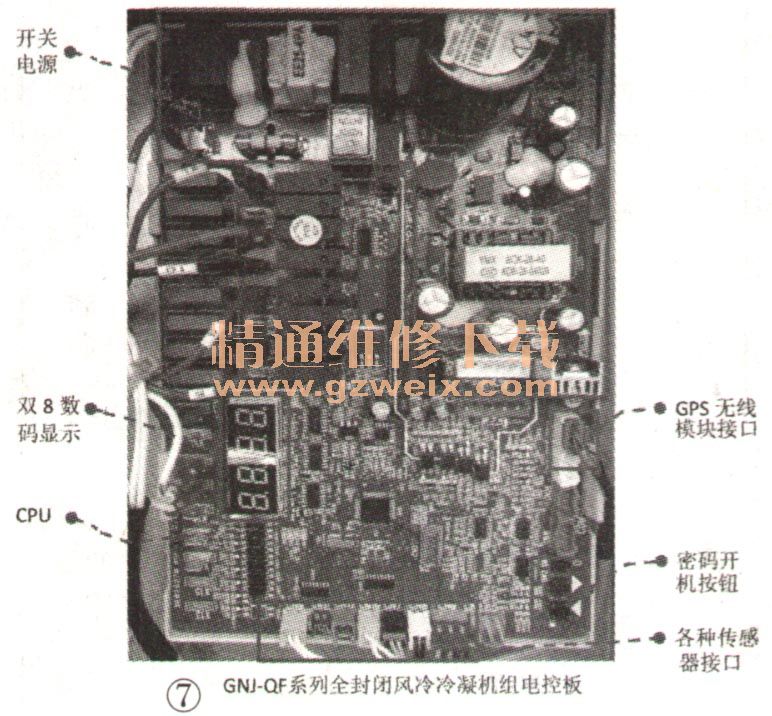

格力GN1-QF系列冷凝机组为了进行控制和实施有效的保护，在外机处专门开发和放置了一块控制板，如图7所示，该电控板能对压缩机、电磁阀、风机、压力传感器、温度传感器、加热带和保护电路进行控制与反馈。
为了便于格力厂家能及时了解冷凝机组系统运行状况，该机还设置了远程无线数据通信GPS模块，如图8所示，厂家技术人员在企业的末端设备直接可以观察该机组的运行数据，既可以帮助安装、维修工程技术人员远程排除故障提供数据参考，也为厂家进一步了解机组实时的运行参数，为机子的性能改进、优化提供必要的数据资料反馈。
