（3）冷风机的安装
    1）冷风机安装选址
    冷风机安装首先要依据库体的实际结构、尺寸、储存物、库温要求等对冷风机安装位置进行选址，目前冷库冷风机常见的两种库体安装选址如图41～图42所示。

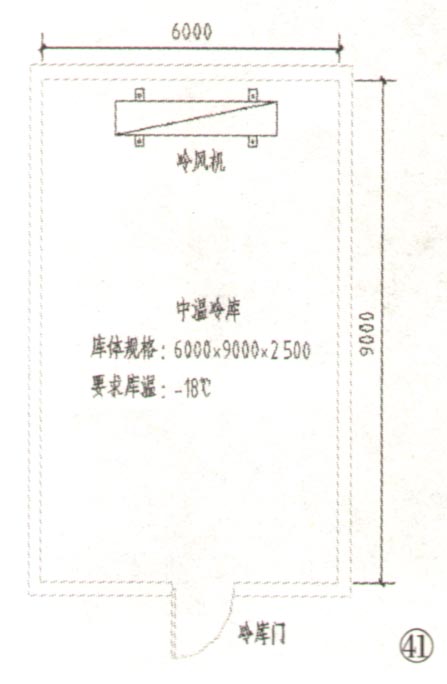

    狭长形库体冷风机安装位置选择：一般小于80m，库内面积的，从节约成本考虑，常采用一台冷风机。例如：要求库温－18℃，冷库面积54m2，选用冷风机型号为DD-25/140，安装位置如图41所示。要注意冷风机射程为15m，完全覆盖9m深度的范围。
    扁长、四方形库体冷风机安装位置选择：该库体如图42所示，库体规格是：12000mm×8000mm×3000mm，属于常见的、典型的扁长、四方形库体，冷风机选用DD-11/60两台，安装位置如图42所示。每台冷风机采用两台电机，冷气射程最大能达到15m，完全覆盖8m库深的距离。
    2）冷风机安装要求
    使用M10丝杆穿越顶板，使冷风机紧贴顶板安装，如图43所示，并把大垫片、螺母等进行紧固处理，这样能达到安装的牢固性，避免运行时冷风机的震动导致冷风机紧贴松脱和产生异顶板安装。常的声响现象。

    冷风机不宜安装在冷库门的上方，否则经常开关门导致外部热气流被吸入冷风机翅片表面，发生过度结霜甚至结冰现象，影响正常的热交换和制冷性能。冷风机适宜安装在库门的对面。
    冷风机安装后距离后墙库板≥450mm，距离侧库板≥200mm，确保足够的回风量和风速。
    冷风机安装要确保气流顺畅，无障碍物，同时，注意风机射程在库体有效覆盖范围内，否则会导致局部区域制冷效果偏差的现象。
    冷风机排水管依据排水口的尺寸选择PVC管，并且确保排水坡度与排水顺畅，在中低温冷库建议在PVC管表面套上φ9mm～φ13nun保温管，避免管路结冰排水困难。另外，对于大型冷风机，建议安装排水的存水弯。
    4.热力膨胀阀的安装
 （1）热力膨胀阀类别、流口参数
    热力膨胀阀是冷凝机组、冷库安装中必要的节流器件，目前在工程中主要应用的有内平衡式和外平衡式热力膨胀阀两种，如图44、图45所示。

    现在生产热力膨胀阀的厂家比较多，例如丹佛斯、艾默生、鹭宫、三花、奉申、鸿森等知名国内外企业，产品相对比较成熟，具有各种档次、规格的热力膨胀阀供工程选择。
    目前生产的热力膨胀阀部分型号具有可换（替）阀芯的功能，例如丹佛斯TX2、TEX2系列，阀体共用，通过选择、更换阀芯的流口（0X、00、01、02、03、04、05、06，共8个规格，具体冷量参数详见表3所示）来改变流量，匹配不同容量的冷风机和冷凝机组的需要。

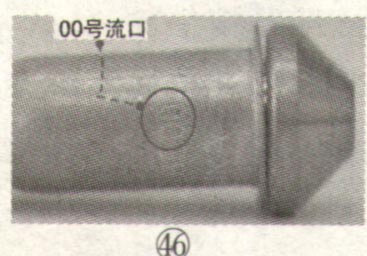

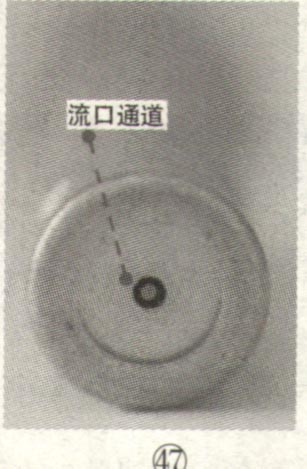

    流口规格的识别，在每只流口组件中的金属外边缘位置印刷了流口编号，如图46所示为。号流口。同时为防止冷媒管内的污物堵塞娇小的流口组件（如图47所示），在冷媒入口端安装了一个可拆卸的过滤网，如图48所示。流口组装到阀体才能完整构成一个膨胀阀，如图49所示。
