上海XQB30-43型洗衣机,不能进水
来源:本站整理  作者:佚名  2013-04-22 09:48:17

    故障症状:不进水,且电磁阀无“嗡嗡”声。

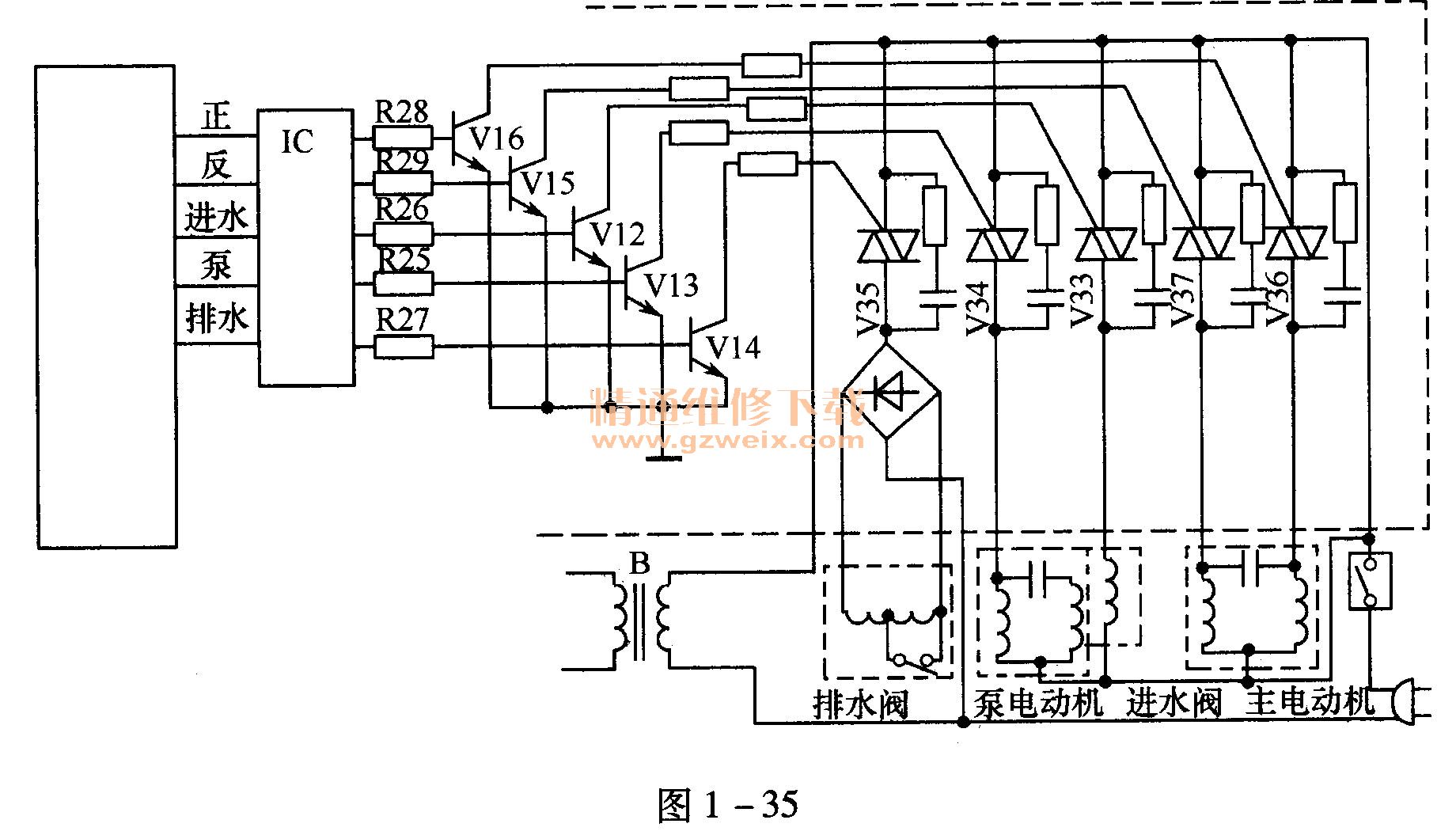

    检查与分析:根据现象分析,该故障可能发生在电子程控电路等相关部位。电路如图
1-35所示。由原理可知,双向晶闸管在洗衣机电子程控电路中主要起交流电源开关作用,用来控制电动机的正向和反向运转、进水电磁阀的开关启动和闭合、排水电磁阀的开启和闭合。当洗衣机接通电源后,各个双向晶闸管之间均加上交流电压220V,由于此时在控制极G上没有触发电压,双向晶闸管之间处于截止状态,电路不通,当洗衣机启动进入洗涤程序后,微电脑芯片IC按预定程序向各个双向晶闸管控制极G发出触发电压(直流5V),相应的双向晶闸管之间由截止变为导通,洗衣机开始工作。双向晶闸管常见故障为:短路和开路,并将导致控制电路的电气部件出现失控现象。双向晶闸管损坏时,所控制电气部件会出现不能启动的故障,但V36和V37只损坏1只时,洗涤时会出现波轮单方向间隙运转。根据上述原理分析,检修时,打开机盖,用万用表测量发现V33已开路。

检修结果:更换V33后,故障排除。
