在全自动滚筒洗衣机检修故障中，如洗衣机不进行洗涤、不脱水、电机不转或有短路、断路现象，都可能和电机有关，如何检测呢？
    因全自动滚筒洗衣机电机多使用串激式，其检测方法与普通异步电动机的检测有较大的差异，笔者现将美菱的几款串激电机的检测方法汇总如下，以飨读者。
    1. XQG52-1301电机
    XQG52-1301电机接线图见图1，实物示意图见图2。



    检测方法为：
    （1）顺时针方向测试：将电机八路护套中端子3与4短接，从2和5供电，电机应顺时针方向转动。
    （2）逆时针方向测试：将电机八路护套中端子2与4短接，从3和5供电，电机应逆时针方向转动。
    （3）阻值测试：八路护套中，4与5应处于常通状态；2与3阻值约为1.5Ω； 4与5阻值约为5Ω； 6与7阻值约为120Ω。
    说明：2（红）与3（棕）组成定子绕组；4（灰）与5（黑）为碳刷连接线，组成转子绕组。温度保护器与转子绕组串联在4与5上。图中T为测速器，接在6与7上，为2根细红线。
    2. XQG70-1302电机

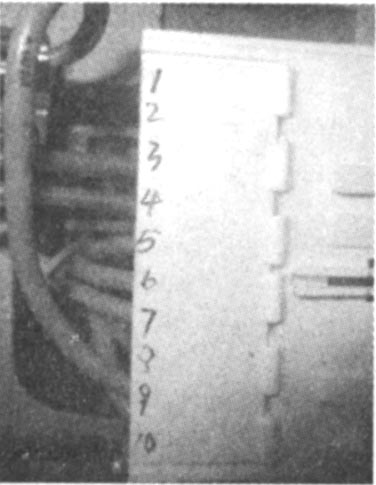

    XQG70-1302电机接线图见图3，实物示意图见图4。



    检测方法为：
    （1）顺时针方向测试：将电机护套中端子4与5短接，6与10短接，从1和2供电，电机应顺时针方向转动。
    （2）逆时针方向测试：将电机护套中端子2与5短接，6与10短接，从1和4供电，电机应逆时针方向转动。

    （3） FA值测试：电机护套中，1与10应处于常通状态；2与4阻值约为1Ω； 3与4阻值约为2.5Ω； 5与6阻值约为4Ω；7与8阻值约为120Ω。
    3. XQG56-2805GCJ电机
    XQG56-2805GCJ电机接线图见图5，实物示意图见图6。检测方法为：



    （1）顺时针方向测试：将电机八路护套中8（浅蓝）与5（棕）短接；9（灰）与10（绿）供电．，电机应顺时针方向转动。
    （2）逆时针方向测试：将电机八路护套中9（灰）与5（棕）短接；8（浅蓝）与10（绿）供电．，电机应逆时针方向转动。
    （3）阻值测试：八路护套中，7与6应处于常通状态；定子绕组阻值约为2.2Ω；转子绕组阻值（2对）约为5Ω；测速器阻值约为46.36Ω。
    说明：10（绿）与5（棕）组成定子绕组；9（灰）与8（蓝）为碳刷连接线，组成转子绕组。6、7之间连温度保护器。图中T为测速器，接在3与4上，为2根红线。
