据客户讲：头天晚上把衣服放进洗衣机中洗，早上取衣服时发现门打不开。
    该洗衣机为小天鹅XQG55 -1006E型机。通过门玻璃观察，筒内没有水。上电后门锁“嗒嗒”响几下，操作面板上显示“E30”。查看说明书，“E30”表示门没锁好。该机的故障代码及原因见表1。以前没接触过此类门锁，只能从里面把门锁强行拆除，拆下后才发现左下角有一个开门按钮，如图1所示。下拉此按钮，可以把门打开，发现衣服已经完成脱水，怀疑门锁有问题。



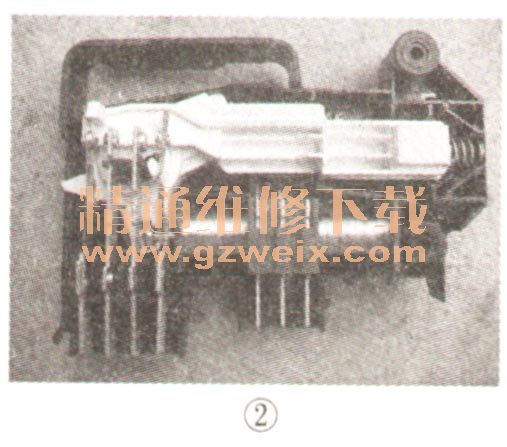

    拆开门锁外壳，其内部结构如图2所示。上锁线圈和开锁线圈从结构上看应是直流电磁铁，测得两组线圈的直流电阻均为240Ω。

    为便于检修，特实绘出门锁控制电路，如图3所示。上电后如门开着，门开关的1、2触点和3、4触点均断开，开锁线圈1 a-2a和上锁线圈2a-3a均无电，门锁处于初始状态。关门时，门锁舌头推动塑料拉杆使触点3、4闭合，选择好洗衣程序后按启动键，CPU发出指令，K5短暂吸合，上锁线圈2a、3a端分别通过K5、K6接人220V市电，上锁线圈中的铁芯拉杆推动塑料拉杆将门锁舌头锁住，且让1、2触点闭合，给进水阀、排水泵、加热器、主电机等供电，以确保安全。同时，1、2触点闭合后还给CPU发出一个门已锁好的信号。如果由于某种原因导致1、2触点未能闭合，CPU没收到门已锁好信号，这时CPU会发出指令，K5再吸合，给锁门线圈供电以锁门。如果重复3次，1、2触点仍未闭合，则CPU就发出指令，显示故障代码“E30"，整机停止工作。

    当洗衣程序全部进行完后，CPU发出开门指令，K6、K5吸合，开锁线圈1a、2a端分别通过K6、K5接通220V市电，铁芯拉杆被开锁线圈吸到里面，从而带动塑料拉杆使门锁舌头解锁，同时1、2和3、4触点断开，门锁恢复到初始状态，此时拉门把手就可以开门。
