离合器又称减速器，是全自动洗衣机的主要传动及减速部件，其主要作用是完成洗衣机的洗涤与脱水状态切换，并能完成脱水过程中的紧急制动等动作。

    一、离合器的分类

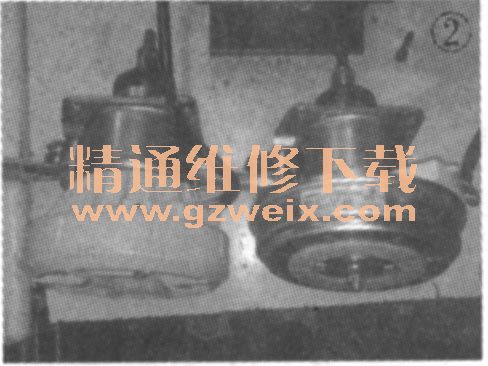

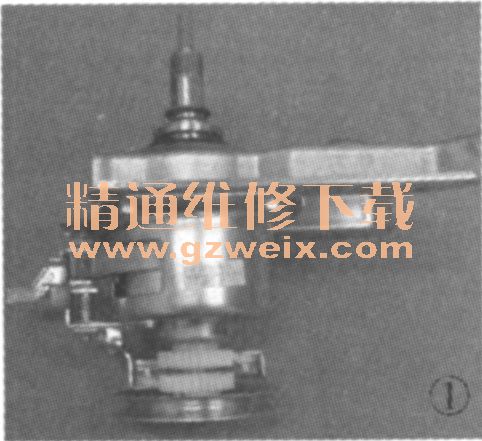

    离合器按结构可分为普通离合器与DDM离合器两大类。普通离合器的外形大致相同，如图1所示，如根据脱水桶的固定方式可分为一般离合器（脱水桶放置在离合器方芯垫片上，用大螺母紧固）和法兰盘离合器（脱水桶置于离合器法兰盘上，用内六角螺钉固定）两类。另外，该类离合器如根据棘轮的多少，有单棘轮与双棘轮之分。DDM离合器采用电机直接驱动，无需传动皮带，其外形如图2所示。

    二、普通离合器的结构

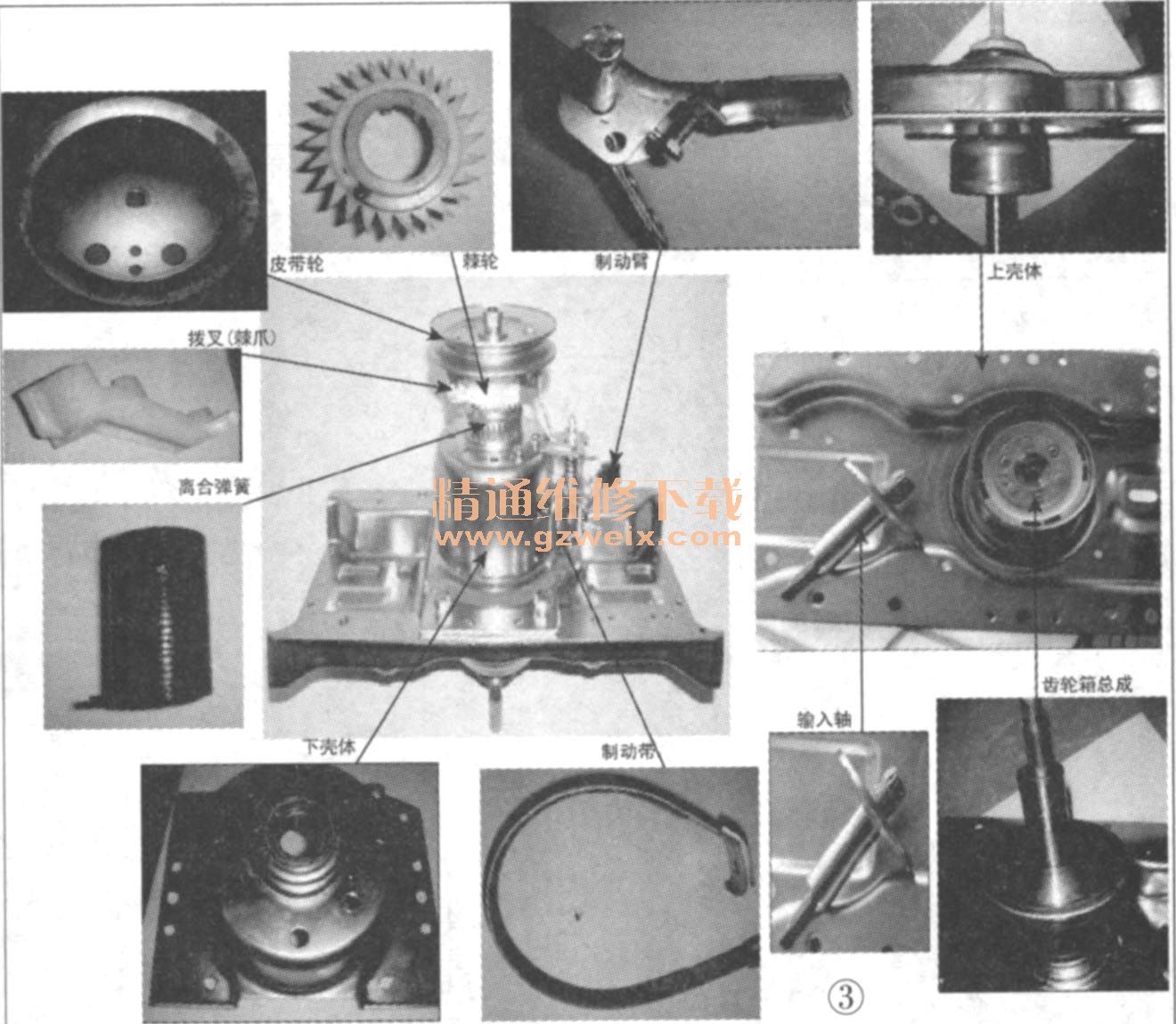

    普通离合器的内部结构大致相同，主要由皮带轮、棘轮、离合弹簧（又称抱簧）、制动臂等器件组成，如图3所示。

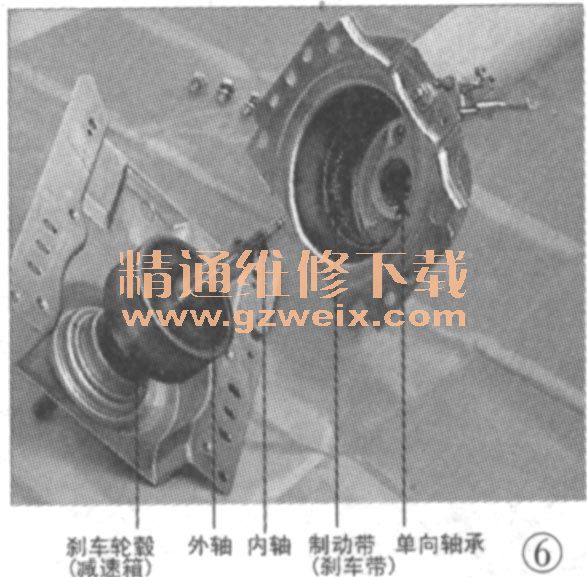

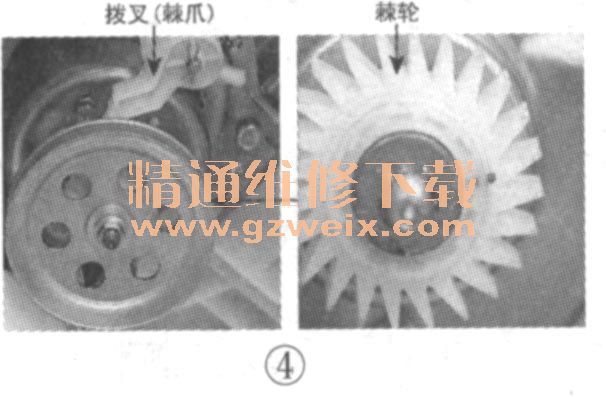

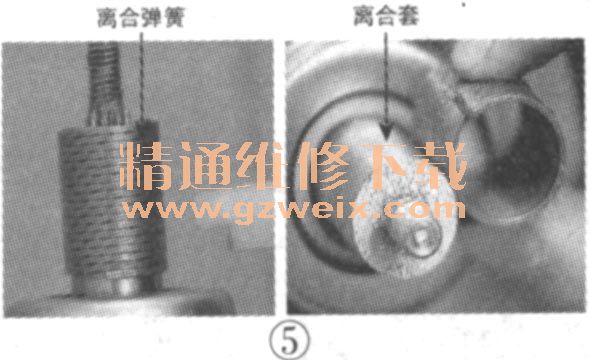

    拨叉又称棘爪，是一个塑料件，位于皮带轮下方，其端头位于棘轮中，如图4所示。离合弹簧安装在内部离合套上，如图5所示。制动带又称刹车带，安装在上盖内部，如图6所示，刹车时与刹车轮毅（减速箱）相摩擦，从而快速减速。

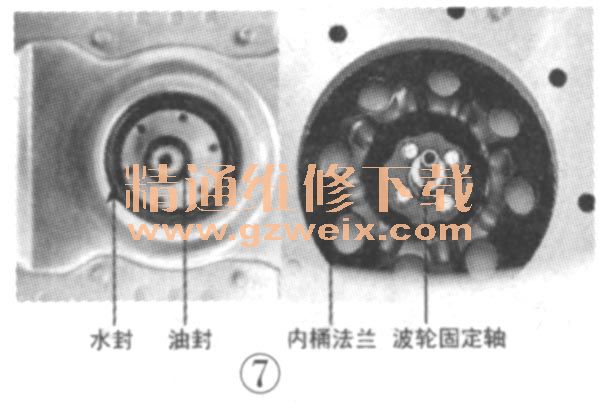

    在离合器与脱水桶相连端安装有水封与油封，然后再通过螺钉与法兰盘相连，如图7所示。由于水封的外形较大，又常称作大油封。

    油封套在脱水轴外，实现洗涤轴和脱水轴之间的密封，防止轴总成内的油脂渗漏，同时也防止洗涤轴一端的水分渗漏进轴总成中；水封位于盖板处，实现脱水轴和盛水桶之间的密封，以防止盛水桶中水渗入离合器内部。水封有两个密封唇口，所以又称双层密封；油封只有一个密封唇口，所以又称单层密封。
