滚筒洗衣机是利用电能产生机械作用来洗涤衣物的清洁电器，模仿棒锤击打衣物原理设计，利用电动机的机械做功使滚筒旋转，衣物在滚筒中不断地被提升摔下，再提升再摔下，做重复运动，加上洗衣粉和水的共同作用使衣物洗涤干净。
    由于滚筒洗衣机在洗涤过程中衣物不缠绕、洗涤均匀、且磨损小，所以羊绒、羊毛、真丝衣物也能在机内洗涤，且节水效果明显，现已大量进入普通家庭。

    一、滚筒洗衣机的基本结构
    尽管滚筒洗衣机型号很多，但基本结构大致相同，如图1所示。从器件的主要功能来看，滚筒洗衣机内部大致分为五部分，即洗涤部分、操作部分、给排水系统、支撑部分、电气传动和自动控制部分。

    1．洗涤部分
    洗涤部分主要由内筒、外筒、内筒叉形架、转轴及滚筒轴承等组成，如图2所示。

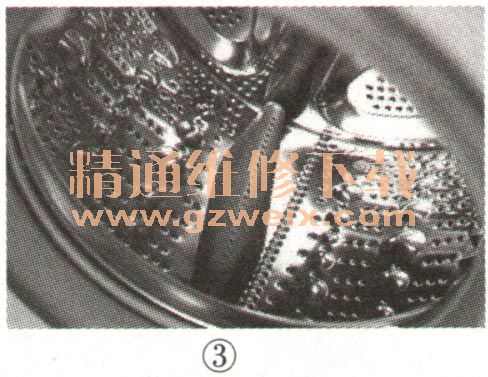

    内筒又称滚筒，是对衣物进行洗涤、漂洗和脱水的关键运转部件，其结构对洗涤效果有着直接影响。内筒一般是用厚度为0.4mm～0.7mm的抛光不锈钢板卷制而成，钻有直径为3.5mm～5mm的圆孔，孔与孔之间的距离大约为15mm～20mm，如图3所示。圆孔自内向外冲刷，翻边向外，内壁光滑，以防洗涤时挂伤织物。在滚筒内壁沿轴向有几条凸筋，在洗衣过程中起举升衣物的作用，因此又称为举升筋，其长度一般为85mm～95mm，横截面通常为三角形。

    内筒叉形架与内筒铆接在一起，以支撑内桶。该叉形架是用铝合金压铸而成的，在压铸过程中主轴和轴衬套被压铸在叉形架上成为一体，然后与内筒固定在一起，文撑内筒与外筒配合完成洗涤工作。
    外筒也称盛水筒，由外筒前盖、外筒密封圈、外筒扣紧环、外筒叉形架等组成，如图4所示。外筒底部悬挂驱动电机，其顶部和底部还安装有为调节重心而设置的平衡块。外筒的作用主要有两点，一是用来盛放洗涤液，二是对双速电机、加热器、温度控制器、配重块、减振器等部件起支承架作用。外筒的材质一般是塑料和不锈钢，部分厂家采用搪瓷。

    2．操作部分
    操作部分主要由操作盘和前门两部分组成：操作盘由操作骨架（前面板）、程序标牌（前装饰面版）、琴键开关、程控器旋钮、调温器旋钮、指示灯和杠杆臂组成。程控器旋钮是用来操作程控器的。通过对程控器操作来实现进排水、洗涤、脱水、烘干等动作。调温器旋钮是用来控制调温器的，以实现对洗涤液的加热，并调节洗涤温度。杠杆臂与洗涤剂盒的上端相连，控制此臂使洗涤剂盒中的洗涤剂进入洗衣机的盛水桶中。
    前门由门内环、门外环、玻璃碗、密封圈、手柄、手柄按钮、门手柄抓钩、门手柄销、手柄弹簧及按钮弹簧等组成，如图5所示。

    3。支撑部分
    支撑部分是把整个机芯与机箱及底座连接起来，能起到减震或隔震的作用。由于内筒的直径和质量都很大，所以转动起来惯性也很大，稍不平衡就会振动。因此通常采用双重支撑，使洗衣机的洗涤部件悬吊在外箱体的内部，以确保受力点均匀分布。
    双重支撑上部采用的是拉伸弹簧，拉伸弹簧的一端与箱体上部相连，另一端与洗涤外筒连接，既起到了悬吊作用，又起到了减震作用。下部采用的是弹性支撑装置，一端与洗涤外桶连接，另一端固定在洗衣机的底座上，可同时起到支撑和减震阻尼的作用，如图6所示。
