一台型号为WD-G211SD的LG滚筒洗衣机，无论怎样按面板上的电源开关键，洗衣机全无反应，指示灯也不亮。客户给售后服务部打电话，说明情况，售后人员回电话说，此洗衣机的电脑板厂家已不生产，价钱较贵，一块电脑板700元左右。客户不忍心几千元买的洗衣机因电脑板损坏而废弃，声明修好此洗衣机电脑板，付350元修理费。先后来几个师傅检修，只是把洗衣机盖板拆开，看了会洗衣机电脑板，摇摇头不修就要走。客户疑惑不解，怎么都不想赚这350元钱呢？还是最后一个来检修的师傅吐了真言：钱，谁不想赚，要是一般的波轮直筒全自动洗衣机的电脑板还好修，这种滚筒洗衣机的电脑板复杂得多，一看就让人望而生畏，一无图纸，二无配件，三全覆盖，不好看清电路走向，检修起来费事、费钱，弄不好“赔了夫人又折兵”，赚不到钱还倒贴。客户经人介绍找到了我，向我诉说了找师傅修理洗衣机的过程，问我修不修？
    我们修理师傅，检修产品最开心的是速战速决，最怕的是久攻不下，时间、精力、财力消耗很多在此，一旦陷进去，放弃吧不甘心，不放弃吧把别的客户的生意、好赚钱的简单故障也没时间去修。所以，有些师傅看了电脑板后，根据自己能力选择放弃，也是一种明智的决断，免得陷进去后自找苦吃，烦恼无比。但350元对我而言还是有一定吸引力的，打算到客户家看看电脑板再决定修不修。
    我到客户家拆开洗衣机面板，看到电脑板由两块电板组成，比一般的波轮直筒全自动洗衣机多一块电板。两块电板之间用排线连接，通过透明密封绝缘胶看进去，此电脑板的电源部分是开关电源，不像一般波轮直筒洗衣机电脑板的电源部分用变压器降压、桥式整流那样简单，而且开关电源和其他电路的电子元件多用了“芝麻管”，由于芝麻管小，埋在绝缘胶底部，不容易看清芝麻管电子元件之间的连接电路，这无疑增加了“针刺”法检修电路的难度，不知从何处下手检修。
    边观察两块电路板边思索，看见连接两块电路板的排线插座CON2-2没有被绝缘胶封住，且通过透明绝缘密封胶可见CON2-2插座的①脚与电路板连接的印刷板铜线特别宽，想必是“接地线”；CON2-2插座的③、④脚处连接电路板的铜线虽没①脚宽，但要比CON2-2插座上其他脚的引出线宽很多，想必是通过开关电源变压器次级降压、整流、滤波、稳压后的进电源脚。这一发现令人喜出望外，决定以CON2-2的①、③、④脚为突破口进行检修。
    用一根细针插入CON2-2插座的①脚，作为接地引出线，再用2根细针分别插入CON2-2的③、④脚，作为③、④脚的电源引出线，将MF47型万用表置于直流10V挡，插好洗衣机电源，按动电源开关，洗衣机无蜂鸣声，面板显示灯不亮，这时，用万用表黑表笔接CON2 -2插座上①脚的细针，红表笔先后分别与CON2-2插座上的③、④脚相碰，当红表笔碰到③脚上的细针时，万用表的表针在0V处微波动。为判断更全面些，将细针分别插入CON2-2插座的其他引脚（总共13脚），接①脚的黑表笔不动，红表笔先后分别与CON2-2插座上的细针相碰，大多数脚上无电压，少数脚的电压在0V处波动。检测到这些信息太重要了，说明外部电源已进入电脑板，而一般电脑板上应有5V电压，如果此条件不具备，洗衣机会不工作，黑屏是理所当然的。而从CON2-2插座上④脚3.4V左右波动的电压来看，并结合多年的检修经验分析，故障大多发生在下边部位：1．开关电源初级；2．开关电源变压器次级某一支路的整流二极管击穿、短路、漏电，电容漏电、击穿变质、容量减少；3.IC7805性能变坏；4．负载短路；5．传输电路上的限流、降压电阻变质。而电路板被密封胶覆盖，不容易看清电路板上电路的来龙去脉，即使细针插入电路板内检修，都怕伤到小芝麻管电子元件的“筋骨”，所以得从这5种最易出故障的部位中选出不易“伤”电路板的部位项进行先行检查。

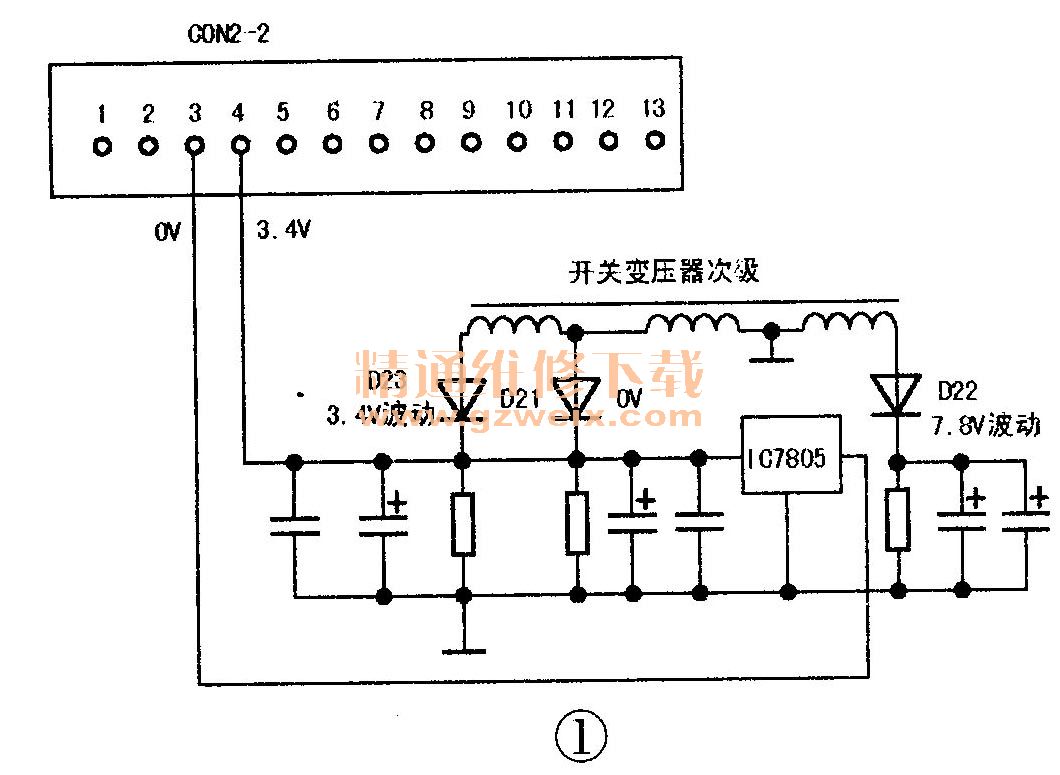

    将洗衣机断电，首先检查第4项，看开关电源变压器次级各支路整流、滤波输出端所接的负载有无短路。把万用表拨在电阻RX1挡，红、黑表笔分别在CON2-2插座的①、③，①、④脚碰触，并调换表笔碰触，阻值近零或偏小即为短路。经过检查，负载无短路，再把检查重点放在第2项。当检测到开关电源变压器次级的整流二极管D21时，发现二极管已击穿，正、反向阻值都是5Ω。用1根细针插进电脑板的绝缘胶内，扎在D21的负极，再用1根细针插进电脑板的绝缘胶内，扎在IC7805的进电源端，万用表拨在RX1挡，红、黑表笔分别碰在这两根细针上，阻值为0Ω，说明IC7805进端的电源是二极管D21供给的。开始以为IC7805出端5V电压供给了CON2-2插座的④脚，因为接通主机电源后，④脚有3.4V左右波动电压，谁知用万用表检查，IC7805出端与插座CON2-2的④脚并不通，奇怪？CON2-2插座④脚上的电压不是来自IC7805的5V电压输出端，它会来自哪里呢？于是，在CON2-2插座的④脚插一根细针，又在二极管D21、D22、D23的负极分别插进细针，拿万用表RX1挡分别检查这些二极管的负极与CON2-2插座④脚间的阻值，当检查到插座CON2-2的④脚与二极管D23负极间的阻值时，表针指向0Ω说明插座CON2-2的④脚电压是二极管D23负极提供的。检查到此，明白了该主机不工作、主板黑屏的原因：由于二极管D21击穿短路，使开关电源工作在极弱状态，开关电源变压器次级各支路整流滤波输出的电压很低且波动，洗衣机的电脑板不具备工作条件，相关电路见图1。
