R108～R111应是AC220V电压取样电阻，取样电压经R113分压后送CPU的14脚，当AC220V电压过低或过高时，CPU会停止工作，显示错误代码，如果取样电阻变质会误保护。
    再次观察故障现象，选择好洗衣程序按启动键后，门锁内部发出几次“嗒嗒”响声，说明上锁线圈已得电，这也进一步说明3、4触点已闭合。故障原因可能是1、2触点没有闭合，CPU未收到门已锁好信号，所以再发出锁门信号。实测1、2触点已经闭合，看来问题出在电脑板上。1、2触点闭合后，市电先经R94 、 R90 、 R91和R92分压，再经D22去掉负脉冲，所得正脉冲电压通过R88使Q19导通，在Q19的c极得到一个频率为50Hz的脉冲。送到CPU的13脚，CPU据此判断门已关好。在此环节中，若某一点有问题引起信号中断，CPU会认为门没关好。

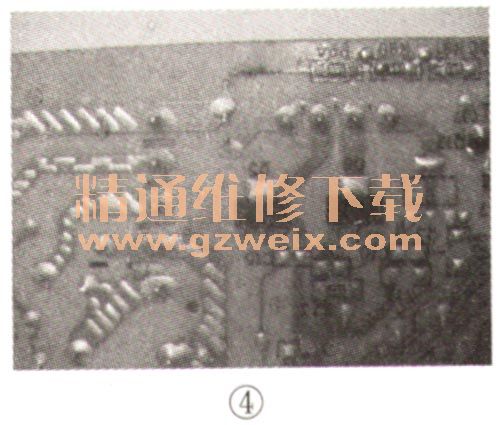

    在路测得分压电阻R94 、R90、R91的阻值都是68kΩ，与标称值一样。根据经验，由于这三只分压电阻外接有阻容元件，在路阻值应小于标称值，现与标称值相等，说明该分压电路与外围电路断开了。用放大镜仔细观察线路板，发现R94与前面电路的连接铜箔中有一处霉点，如图4所示，刮去霉点发现铜箔已断，用导线连接好后开机，门锁锁住，屏显一个钥匙图标，说明门已锁好，机器开始工作，故障排除。

    另外，若要查看和清除该机CPU中储存的故障代码，则需进服务模式：右转程序钮2格，30s内先按转速键再按超强功能键，接着重复一遍，直至屏显“----”，这时按2次启动／暂停键后显示最后一个故障代码，按水温键和温度键循环显示全部故障代码，按住温度键不放，几秒后将清除所有故障代码。退出服务模式的方法与进入服务模式的方法一样。
