教你看数字电路图的方法(三)
来源:本站整理  作者:佚名  2012-09-30 08:49:23

6. 怎样识别输出端引脚

数字电路输出端可分为一般输出端和反相输出端,如图 17 所示。

(1)一般输出端,数据信号以原码的形态输出。例如:

①门电路的输出端,标注有字符“Y”,如图 18 所示。

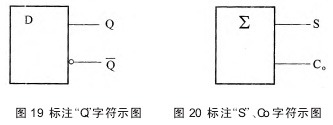

② 触 发器的输出端,标 注 有 字 符“Q”,如图 19所示。

③加法器的输出端中,“和”输出端标注有字符“S”,“进位”输出端标注有字符“CO”,如图 20 所示。

④移位寄存器的输出端中,并行数据输出端标注有“Q1、Q2、Q3、Q4…”字符,其中最后一位并行数据输出端也就是串行数据输出端,如图 21 所示。



(2)反相输出端,数据信号以反码的形态输出。例如:

①门电路的反相输出端,标注有字符“Y”,如图22 所示。这相当于在基本门电路后面加接了一个非门。

②触发器的反相输出端,标注有字符“Q”,如 图 19 所示。

③译码器的多个反相输出端,分别标注有字符“Y1、Y2、Y3…”,如图 23 所示。



7. 怎样识别非逻辑引脚

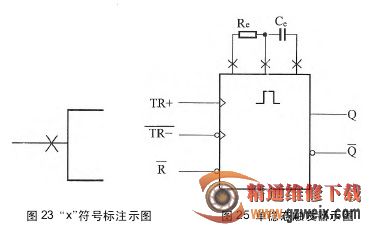

有些数字电路还具有若干外接电阻、电容、晶体等元器件的其他引脚,这些不属于逻辑连接的连接端,在电路图中用一个“x”符号标注,如图 24 所示。例如,图 25 所示的单稳态触发器中,其上部 连 接 外 接电阻 Re 和外接电容 Ce 的引脚,即为不属 于 逻 辑 连接的连接端。

上一页  [1] [2]
