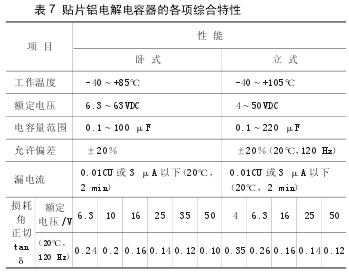

贴片铝电解电容器的各项综合特性见表7 所示。

( 2) 贴片钽电解电容器

贴片钽电解电容器于 1968 年由日本松下电气公司首先研制成功，具有价格昂贵、体积小、响应速度快、容量较小(最大容量可达 220μF)等特点。广泛应用于高密度组装、内部空间体积小的大规模集成电路以及高速、高频运算电路等领域。

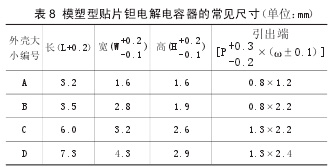

贴片钽电解电容器的结构有裸片型、模塑型、端帽型三种。其中模塑型贴片钽电感电容器具有固定的外形，多采用环氧树脂包封，机械性能和耐热性均较好，属于目前贴片电解电容器中使用最多的一种，在印制电路中可以进行自动化组装与焊接。模塑型贴片钽电解电容器的常见尺寸如表8 所示。

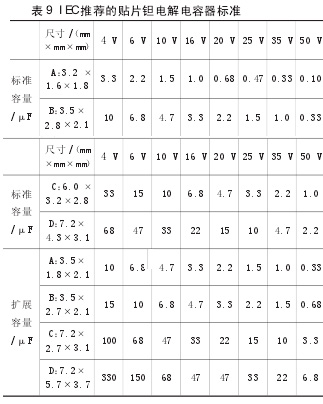

此外，1986 年国际电工委员会(IEC)通过的一项贴片钽电解电容器推荐标准如表9 所示。

值得注意的是，同规格贴片铝电解电容器和贴片钽电解电容器在封装上存在较大差异，其中贴片铝电解电容器一般为圆形银白色，贴片钽电解电容器一般为黄色方形。此外，贴片铝电解电容器外壳深颜色带为负电极标注，而贴片钽电解电容器外壳深颜色带为正电极标注。进行选用或替换时应正确识别，不能装反。

3. 其他常用贴片电容器

目前，常用贴片电容器除贴片多层陶瓷电容器、贴片电解电容器之外，还有贴片可调电容器、贴片排电容、高频圆柱状电容器、贴片涤纶电容器等。此处只进行简单介绍。

（1）贴片可变电容器

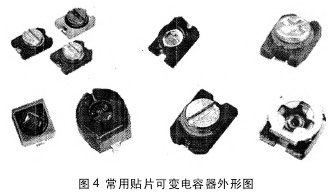

贴片可变电容器(Variable Capacitor)是指电容量可以变化的贴片电容器，主要适用于各种调谐及振荡电路。常用贴片可变电容器主要有超小型、小型薄型和封闭型三种。常用贴片可变电容器外形，如图4 所示。

①超小型贴片可变电容器。

超小型贴片可变电容器有方形和圆形两种。其底面积仅 3.2 mm×2.3 mm，是目前市场上尺寸最小的一种。该可变电容器具有漂移很小、稳定性高、工作温度范围宽(-25～+85℃)、温度系数小(500×10-6/℃)等特点。

②小型薄型贴片可变电容器。

小型薄型贴片可变电容器采用隐瓷作基片。该类型电容器显著特点是高频特性好，在手机生产领域得到广泛应用。目前，常见生产厂家为日本村田及 AVX公司。

其电容量有五种：1.4～3.O pF、2.0～6.0 pF、3.0～10.0 pF、5.0～20 pF、6.5～30 pF。

③封闭型贴片可变电容器。

封闭型贴片可变电容器有三种不同结构：A 型、B型及 E 型。其中 A、B 型为顶调型，A 与 B 型的差别是引脚不同：A 型引脚向里；B 型引脚向外。E 型为底调型，故对应 PCB 板上要开设 φ3.2 mm 的调节孔。此外，它们的外形尺寸相同(4.5 mm×4 mm×3 mm)，电容量及性能基本上与小型薄型贴片可变电容器相同。
