1200AP x x是安森美半导体公司推出的一款采用标准电流模式结构的脉宽调制器，具体型号有1200AP40、1200AP60、1200AP10，其差别在于内部振荡的工作频率不同，分别为40kHz、 60kHz、100kHz。

    该系列IC采用SOIC -8或PDIP-8封装形式，如图1所示，其内部集成有启动电流源、逻辑电路、振荡器等电路，并具有过压、过流、欠压等保护功能，由其组成的开关电源具有适应市电电压变化范围宽、效率高、功耗低等优点，现已广泛用于AC/DC电源适配器及液晶彩电、液晶彩显电源中。

    ［提示］1200AP40与1200AP60、1200AP10、12003P60、1203AP、5S0765、DP104、DP704、DP706可以直接代换。

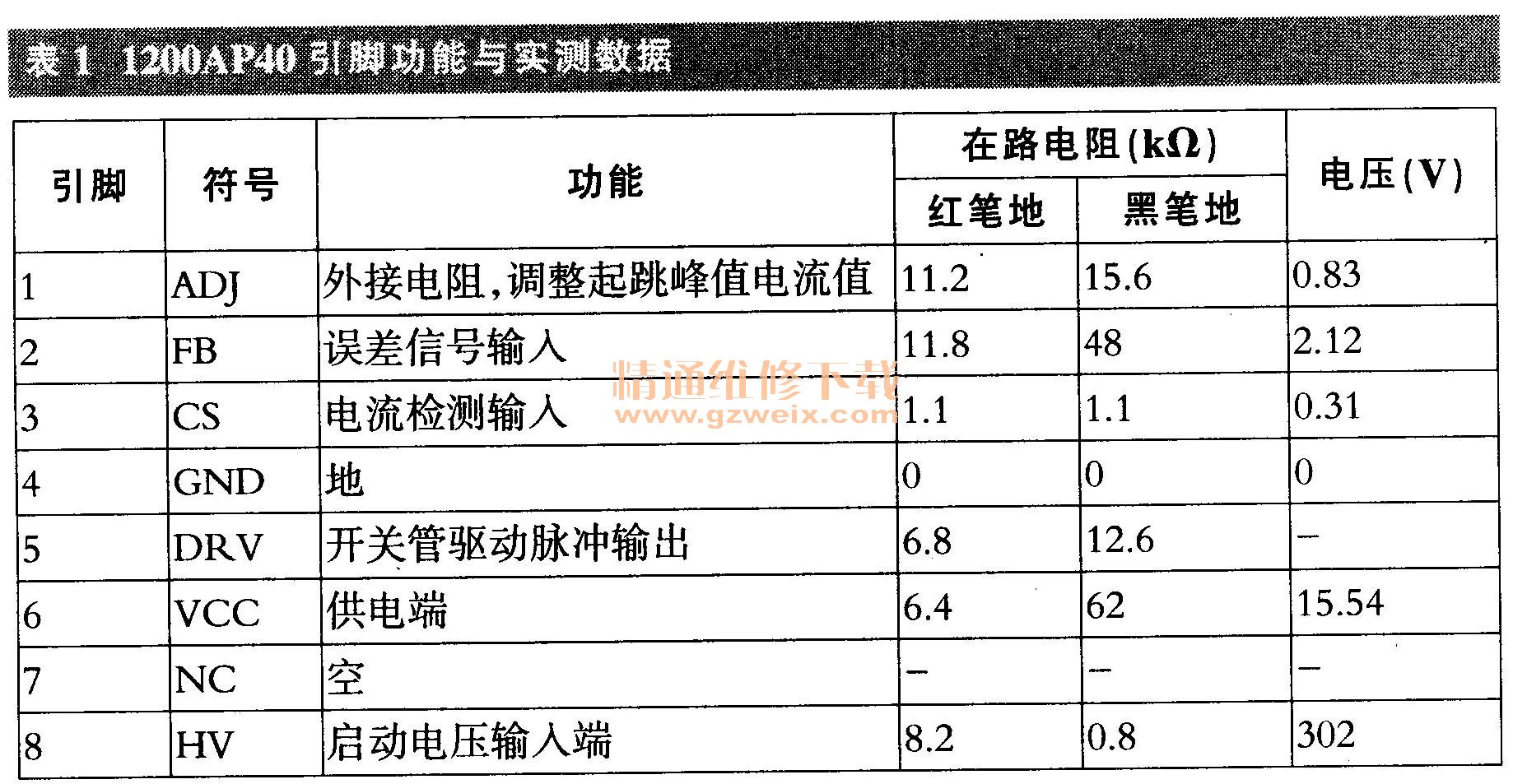

    1200AP40在一款22英寸拼装彩电中的电源电路如图2所示（元件位号为自编号），其引脚功能与实测数据见表1。

    一、工作原理分析
    1．市电输入电路
    加电后，AC220V市电经C01、L01、C02等元件组成的低通滤波器滤除电网中的高频杂波干扰后，再经负温度系数热敏电阻TH01限流（抑制开机冲击电流），BD01整流、C05滤波，得到约300V的直流电压，供开关电源电路使用。

    2．启动与振荡
    整流滤波电路产生的约300V直流电压分两路送入开关电源电路，一路经开关变压器T01的①-②绕组加到开关管Q01的漏极（D）；另一路经R03加到IC01（1200AP40）启动端⑧脚。当IC01的⑧脚输入300V电压后，其内部启动电流源开始工作，该电流通过⑥脚对外接电容C11充电，当C11两端的电压达到启动阑值（11V）时，IC01内部振荡器起振，从⑤脚输出驱动脉冲，通过R12，R23，D04加到Q01的栅极（G），使Q01工作在开关状态。

Q01导通后，T01的③-④绕组中产生感应电动势，经D02整流、C06滤波后，再经D03限幅、R11限流，最后在C11两端得到15V的直流电压，为IC01提供工作电源，以取代IC01内部的启动电路，使电源能正常稳定地工作。

    3．稳压控制电路
    T01的⑤-⑥绕组输出的高频脉冲经D9整流、C38-C40及L9滤波后获得＋5V电压。R35、R36与三端精密稳压器IC03 （TL431）等元件构成的误差取样放大电路，直接对＋5V电压进行取样，其误差信号经光电耦合器IC02反馈给IC01②脚，IC02通过内部的脉冲宽度控制电路改变输出脉冲的占空比，进而控制开关管在一个周期内的导通时间，从而获得稳定的直流电压输出。

    当某种原因使＋5V电压升高时，IC03的。R极电压升高，其K极电压下降，加之IC02的①脚电压升高，则流过IC02内部发光二极管的电流增大，则IC02中光敏三极管导通程度加深，其c、e极内阻减小，IC01②脚电压下降，经内部误差放大及PWM控制后，从⑤脚输出的驱动脉冲占空比下降，Q01提前截止，从而减少开关变压器的储能，输出电压降低，以达到稳压的目的。如果输出电压降低，其控制过程与上述相反。

    4．保护电路
    为了保证开关电源和负载电路正常工作，该电源设置了完善的保护电路。
    （1）尖峰电压吸收电路
    R07、C07、D01和C16、R25、R15构成两套尖峰电压吸收回路，主要用于消除因开关变压器漏感而产生的尖峰电压，避免开关管Q01被尖峰电压击穿而损坏。同时，该电路还可防止开关变压器产生自激现象。
    （2）输入过压保护
    若市电电压升高，整流滤波所得的300V直流电压也会相应升高，经电阻R08、R09加到IC01的③脚电压也会上升，一旦超过其设定I值时，IC01内部的逻辑电路将切断⑤脚的输出脉冲，电源无输出，整机进入过压保护状态。
    （3）输出过压保护
    若稳压系统失控，导致开关电源输出电压过高时，T1的③-④绕组的感应电压也将升高，经D02整流、C06滤波得到的电压也会升高，当该电压值高于齐纳管ZD02的击穿值时，ZD02击穿导通，此电压经R21加到Q03基极，Q03导通，其c极变为低电平，一方面使IC01②脚电位下降，输出电压大幅降低；同时，Q02因基极电位下降而导通，Q03的基极获得正向偏置电流，Q03继续维持导通，从而形成自锁状态。只有在排除输出过压故障，且断电后重新开机，方可解除自锁状态。C12为防误动作的抗干扰电容。
    （4）欠压保护
    若输入市电电压过低或输出端负载严重短路，IC01⑥脚的供电电压会下降，当IC01⑥脚电压低于欠压保护阈值时，IC01内部的欠压保护电路动作，切断⑤脚输出的驱动脉冲，开关管停止工作，实现欠压保护功能。
    （5）开关管过流保护
    Q01源极（S）串联的电阻R15为过流取样电阻。若负载或开关电源异常，引起开关电源初级电流过大，则电阻R15两端压降将会增大，在电阻R13的作用下，IC01的③脚电压上开，当该电压上升到1V时，IC01内部的过流保护电路启动，其⑤脚停止输出激励脉冲信号，Q01截止，开关电源停止工作。
    5．次级输出电路
    该机电源电路的开关变压器次级共输出两组感应电压：⑦-⑧绕组上产生的高频感应电压经D8整流、C33～C35及L8滤波后，得到＋12V电压，为背光驱动电路供电；⑤-⑥绕组上产生的高频感应电压经D9整流、C38～C40及L9滤波后，得到＋5V电压，为主板与屏电路供电。
