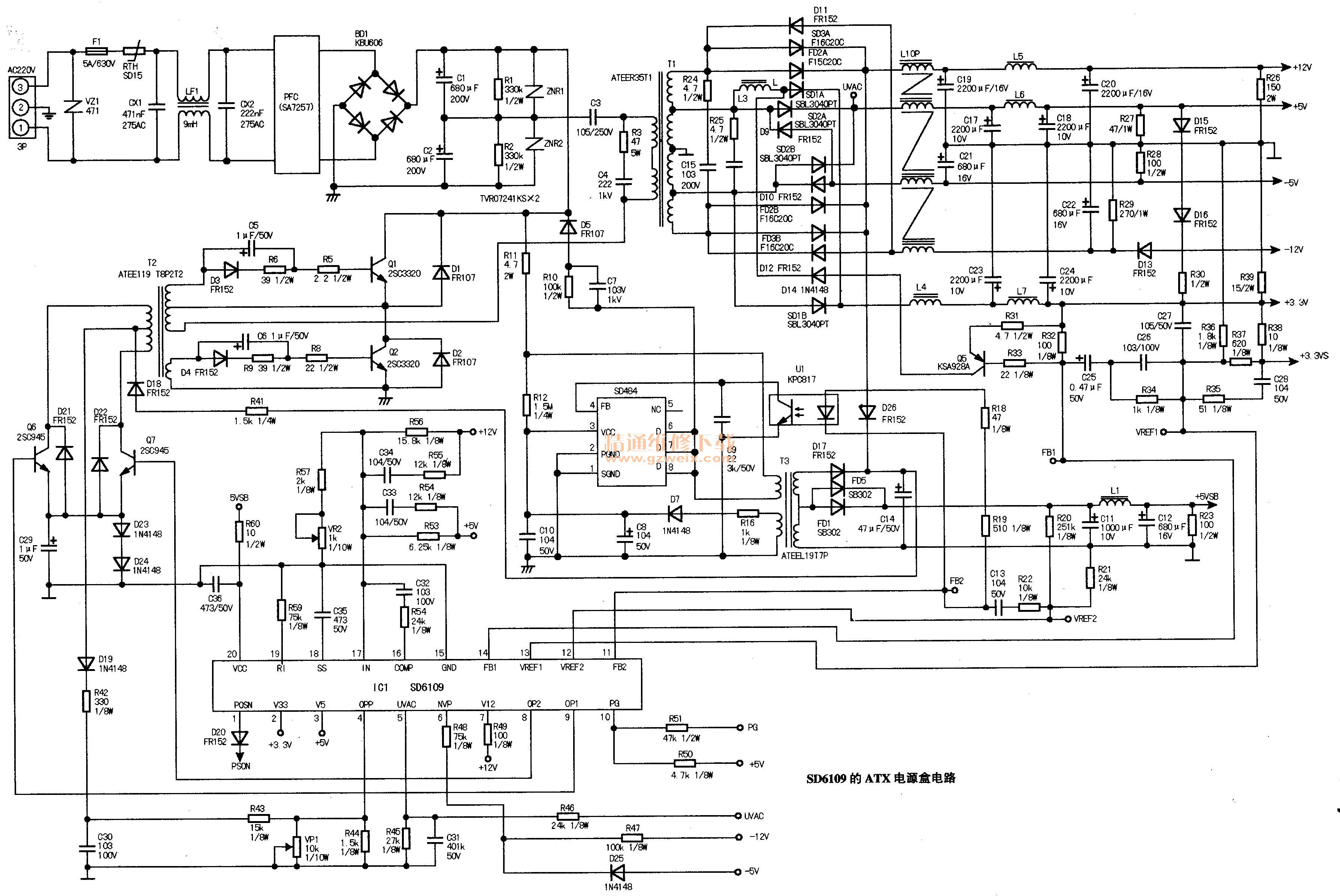

在电脑ATX电源盒中，其电路大多以脉宽调制集成电路TL494（或KA7500）和电压比较器LM339N为核心组成。近年来，杭州士兰微电子股份有限公司（SILAN MICROELECTRONICS）生产的ATX电源以SD6109为核心，其电路相对于前者，集成度更高，外围电路更加简洁，如图1所示。

    SD6109是一款PWM控制器，内置监控、保护和稳压功能，它通过调整驱动变压器的PWM信号来调整输出电压，具有3.3V、5V和12V过压／欠压、过载、短路等保护功能，其引脚功能与实测数据见表1。
