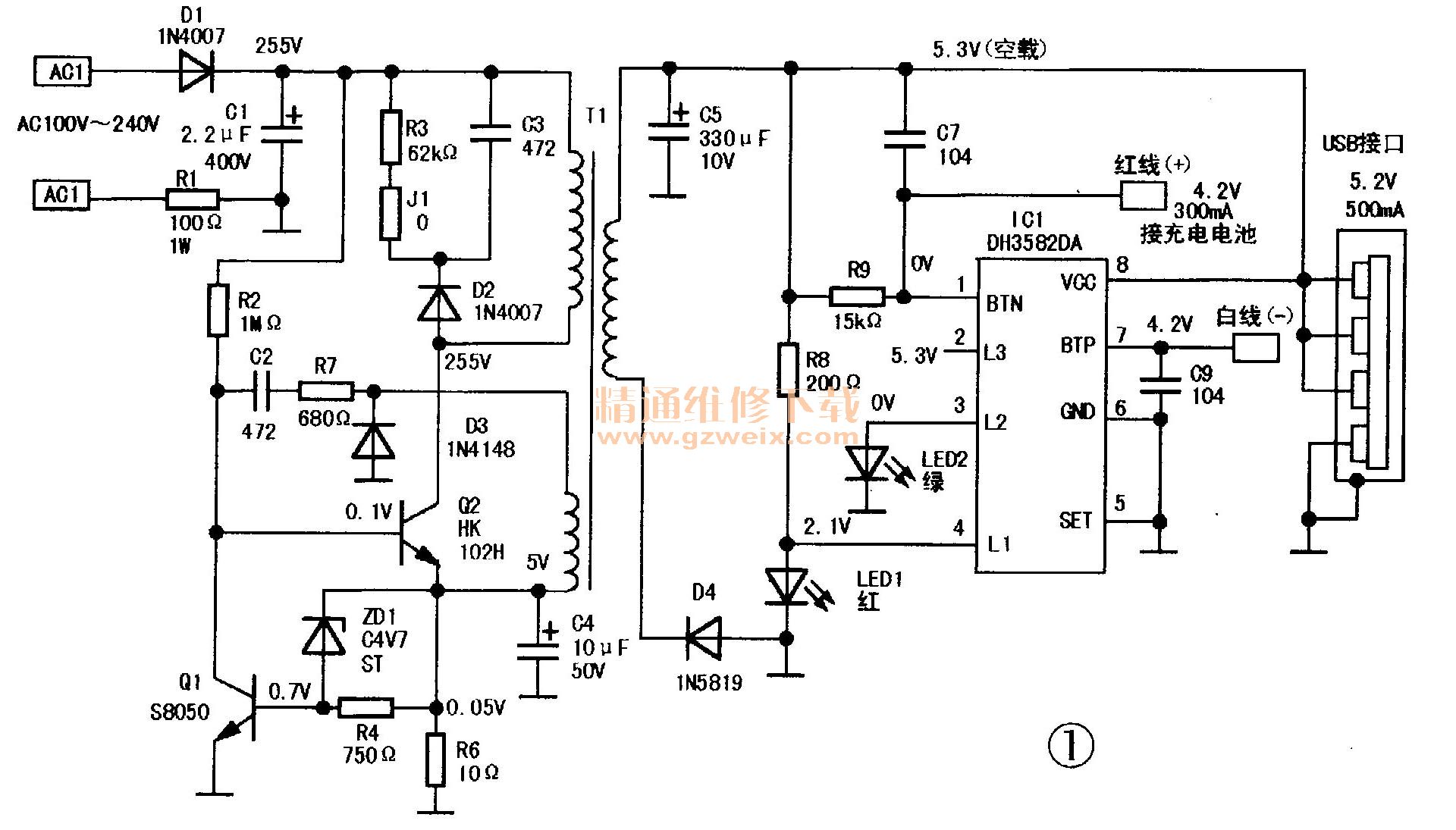

一款领先者万能手机充电器实绘电路如图1所示，开关电源初级由调整管Q1（S8050）、开关管Q2（HK102H，可用13001代换）、稳压管ZD1（C4V7ST）等元件组成，次级由整流滤波元件D4、C5及充电控制芯片DH3582DA等元件组成。

    DH3582DA内置基准电压源电路，具有短路保护功能，其充电饱和电压为4.25V（典型值），空载时稳压输出，并能自动识别电池极性，兼容二灯、三灯、七彩灯指示模式。该IC的引脚功能见表1。
