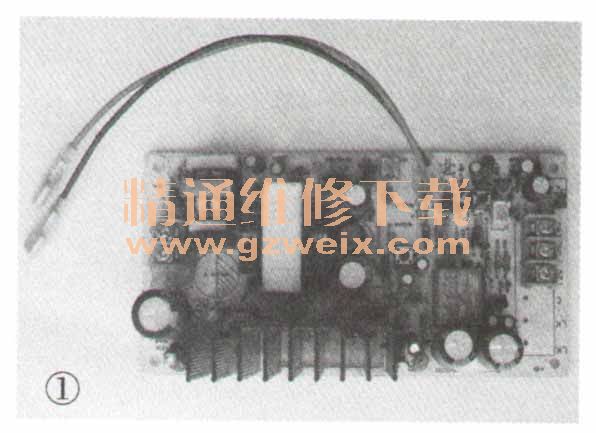

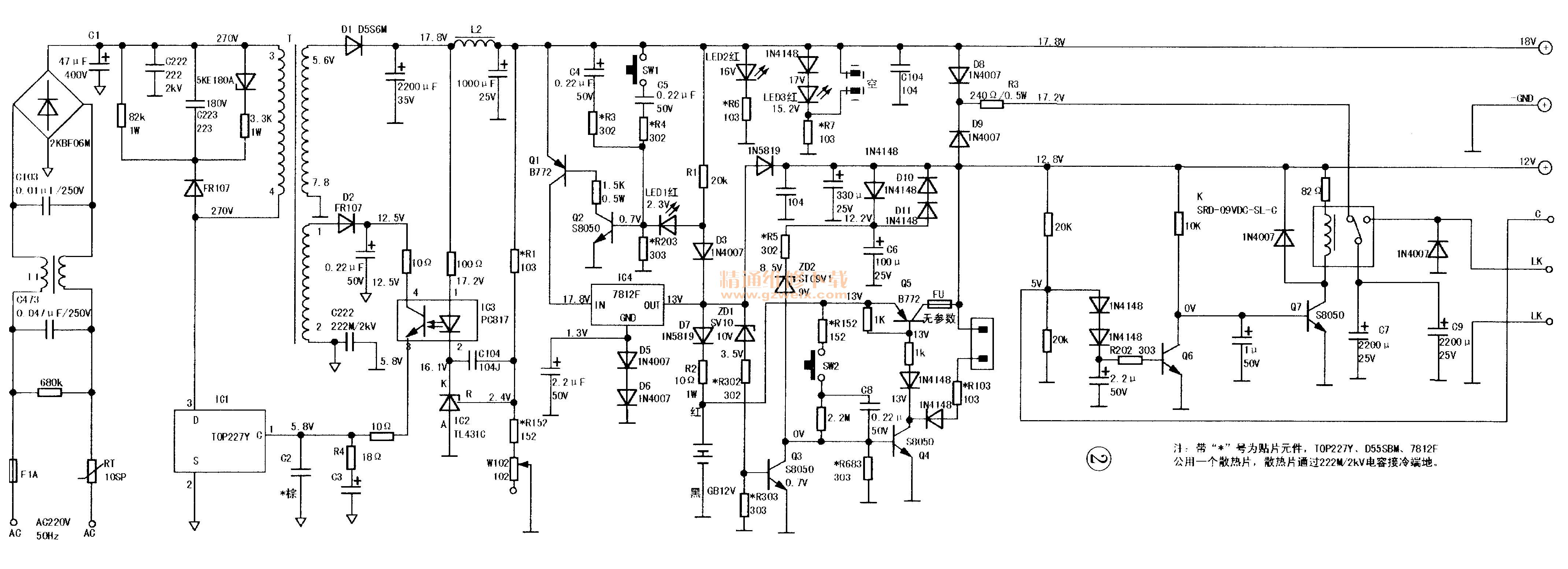

SH- 28型楼宇门控电源实物照片如图1所示，实绘电路如图2所示，图2中标准的实测电压值是在空载、无蓄电池供电状态下，用500型万用表测得的，仅供参考，文中听涉及的元件标号为笔者所加。



    一、工作原理
    电源由市电与蓄电池转换供电、电控锁供电控制、保护等电路组成。
    1．市电供电
    开关电源芯片IC 1（TOP227Y）、变压器T、整流管D1（D5S6M）、精密稳压器IC2（TL431C）、光耦IC3（PC817）等组成18V开关电源，产生的18V电源一路直接供给后级电路，一路再经三极管Q1（B772）、三端稳压器IC4（7812F）调整后，提供12V电源。
 18V转12V为自锁控制模式，先由加速电容C4（0.22μF/50V）使Q2（S8050）、Q1导通，IC4输出电压，使D3（1 N4007）截止，然后18V再通过R1（20kΩ）、发光二极管LED 1给Q2提供偏置，使Q2继续保持导通，稳定输出12V。
    稳压过程：当18V电压升高时，经取样电阻*R1（103），*R2（152）、微调电位器W102（102）分压后，（IC2）TL431 C的R端电压也升高，经与其内部的2.5V基准电压源比较后，输出误差电压，使K端电压下降，进而使PC817的①、②脚发光二极管发光强度加大，④、③脚光敏二极管导通程度加深，流入TOP227Y控制引脚C端反馈电流增大，经TOP227Y内部调整后减小输出脉冲占空比，18V电压降低，反之亦然，最终使输出电压稳定。
    2．蓄电池供电
    12V蓄电池通过由ZD1（SV10）、ZD2（STC9V1）、Q3（S8050）、Q4（S8050）Q5（B772）等组成的开关控制电路，为负载提供后备电源。在市电正常时，7812F输出的约13V电压分别使ZD1、ZD2击穿导通，Q3饱和导通，其c极为0V， Q4、Q5均截止，GB无法通过Q5的e、c极向后级电路供电，尽管ZD2也导通，但对下部电路无影响。在市电断电时，7812F
输出电压为0V， ZD1不导通，Q3截止，此时电解电容C6（100μF/25V）在市电状态充有的约12.2V电压，通过＊R5（302），使ZD2继续保持击穿导通状态，进而使Q4有偏置而导通，其c极为低电平，Q5随之导通，GB通过Q5的e、c极向后级电路供电：其中一路通过Q5的c极、D4（1 N4148）反馈至C6正极端，形成自锁供电，确保Q5继续保持导通状态。
    3．蓄电池充电
    7812F接地GND端经两个D5、D6（1N4007）二极管接地，接地端电压被抬高约1.3V，7812F输出电压升为约13V，经D7（1N5819）隔离、电阻R2（10Ω/1W）限流后，为GB充电。
    4．电控锁控制
    18V、 12V电源分别经D8、D9（1 N4007）及R3（240Ω/0.5W）、继电器K常闭触点为两个电解电容C7、C9（2200μF/25V）充电。在市电及GB供电状态下，C7、C9上的电压分别约17.2V、11.5V，此电压主要给电控锁供电。平时，控制C端所连接的Q6（S8050）b极约0.7V， Q6导通，其C极为低电平，Q7（S8050）截止，K不动作。当C端为低电平时，Q6截止，其c极为高电平，Q7导通，K得电动作，常开触点闭合，C7、C9的电压瞬间给电控锁供电，完成一次动作。
    5.SW1、SW2及指示灯作用
    轻触按键SW1、SW2分别使C5、C8（0.22μF/50V）有瞬间加强各自Q2、Q4导通的作用。SW1主要用来恢复市电状态下12V供电，避免12V短路保护后引起的无12V输出。SW2主要用于GB初始供电自锁状态设置，避免GB首次或间断时间过长供电引起的无12V输出。
    三个红色指示灯LED1、LED2、LED3全部用于市电状态指示，正常工作时LED 1比LED2、LED3发光暗一些。当LED1不亮时，说明12V电压有过短路，现已处于12V短路保护状态，此时只需轻触一下SW1，就可恢复12V输出。当然，若还无输出，则说明12V仍存有短路，需要排除故障了。
    6．保护电路
    市电状态下过流、过热等保护由TOP227Y实施。当过流使TOP227Y内部MOSFET漏源电压超过阑值电压或过热使结温超过135℃时，输出MOSFET关断。此外，当12V短路时，连接7812F的OUT端的D3使LED1正极端电压变低，Q2、Q1均截止，18V停止向7812F支路供电。
    GB供电状态下过流、短路、欠压保护，由以下电路实施。当过流时，Q5 c极的小型保险丝FU（无参数）熔断；当短路时，C6上的电压通过D10、D11（1N4148）快速放电，ZD2无法击穿导通，Q4、Q5均截止；当GB欠压时，ZD2也无法击穿导通，从而也使Q4、Q5截止。最终都使GB中断供电。
    二、故障检修
    故障现象：朋友拿来电源裸板，说是不通电。
    分析检修：仔细观察电源板，发现TOP227Y C、 S引脚间的棕色贴片电容C2引脚断裂，见图3所示。    再查FlA、FU未断，基本可以排除电路短路故障。在路重点检查D1（D5S6M）、D2（FR107）、C1（47μF/400V）等，均正常。试通电，测输出电压正常，接上51Ω/2W假负载再试，输出仍正常。

    C2估计容量为0．1μF，做电源旁路和自动重启动频率用，当其损坏后，其工作则由与电阻R4（18Ω）相串联的电容C3（47μF/35V）分担：现找来同形状的棕色电容补上，长时间拷机，电源一切正常。
