在检修LED液晶彩电中，如何快速检修LED背光源的好坏是广大维修人员较为关心的问题。众所周知，市场上出售的稳压电源，输出电压一般在32V以下，而在检修LED背光灯时，要求稳压电源的输出电压从30V-200V连续可调，这样才能涵盖多品牌、多型号的液晶屏。这样宽范围输出的稳压电源价格不菲，维修人员难以承受。
    有资料介绍用废弃的CRT开关电源板配合万能电源模块自制可调电源，虽可以用，但有局限性，原因是输出电压范围有限，一般只能在70V-160V之间调整，并且电流无法控制。
    另外，市面上出售的LED液晶屏点屏仪，购买多种经实际使用后发现，效果并不理想，有时还会烧毁背光灯条，真正只适合检修LED灯具和LED招牌灯箱。
    笔者利用万能恒流源背光板多次实验改进，成功制作了一款适合维修用的LED背光检测工具。该检测仪通过一只转换开关，既可以单独测试3V或者6V的单粒灯珠好坏，也可测量LED液晶显示器和液晶电视机的任意一款LED背光，输出电压最低为16V，最高为345V左右，电压根据灯条自动识别。

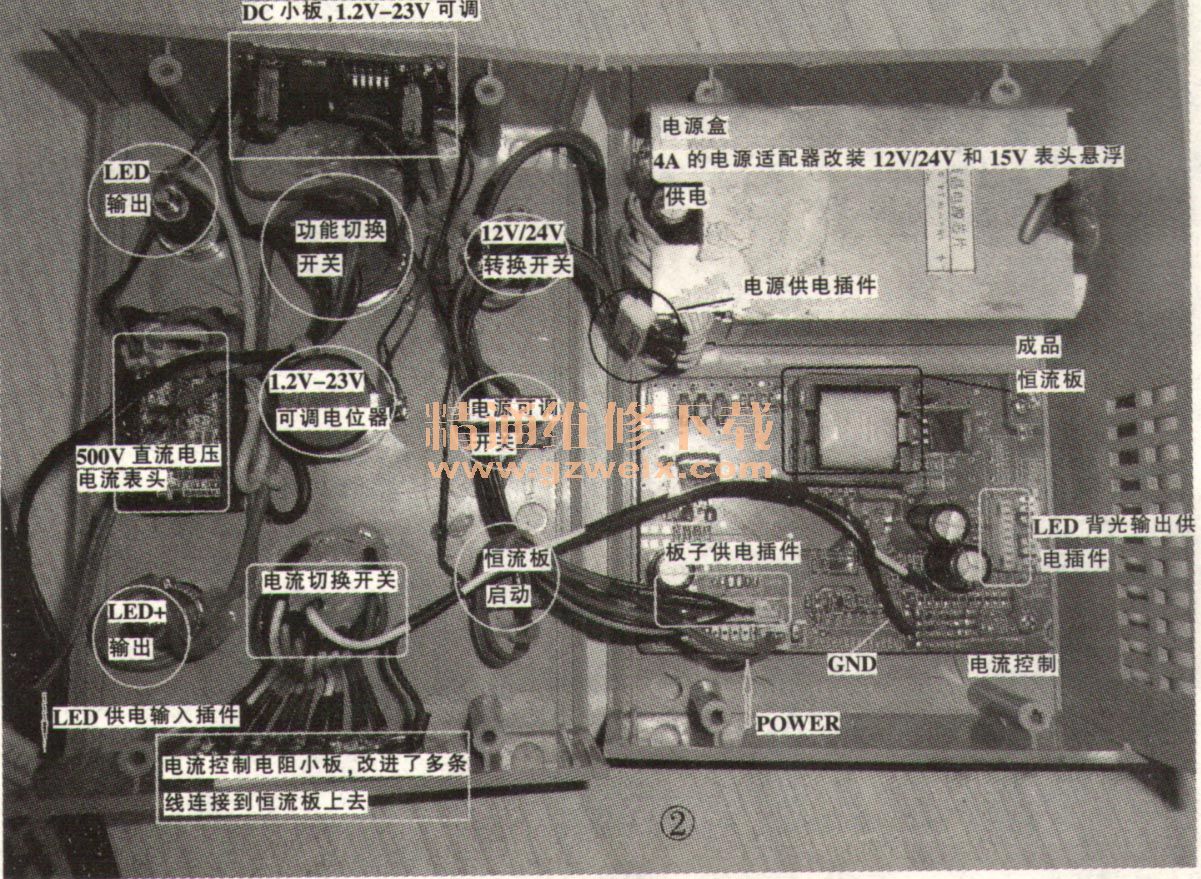

    主要器件：万能恒流板（输出电压90V～190V）一块、电流电压双显表头一只、12～24V电源适配器一个（可用废旧笔记本电源），外壳一个（废旧的外壳，不限尺寸）、波段开关2只、4.0香蕉头和座子两对（插表笔的孔）、小船型开关几只。该检测仪的外观如图1所示，内部结构如图2所示。



    图2中恒流源电路板是主要部件，并需要进行一些改动后才能符合要求。此板的ADJ和EN信号接5V电源，这样上电就会正常工作。板上还需要对电流设定，及取样电阻进行改动，输出部分的两只电容也需要改动，如图3所示。

    DC/DC小板，主要用于1.2V～22V调压，以便检修灯条或者主板，其实物如图4所示。

    数显电压电流表可以购买DC500V、5A二合一表。电流表有多款，不同型号接线不同，根据实物确定，但是二合一表头用到此电路中不能与其他电路共地，如图5所示。

    输出切换的波段开关需要购买2刀2挡或者3挡，电流切换的波段开关需要购买单刀2-11挡，我使用的是11挡（档位多电流可以任意设置）。电流切换的波段开关需接引线较多，早期是12根全部接到电路板上，后改进使用小板加开关方式，这样就可以把12根线改成2根了，如图6所示。

    12V电源适配器需要动手改制使之能实现12V/24V切换，并且还要在原开关变压器上绕上几匝线圈作为数显表头的供电。
    笔者所用的普通12V电源适配器电路板如图7所示，把取样电阻R131换为203，电压上升为24V左右，在R131上并联一只203电阻后电压为12V，这样就可以实现12V/24V之间切换。

    由于表头使用悬浮供电方式，普通电源适配器就不能使用，需要改制，方法就是在开关变压器上加绕了6匝线圈，然后在PCB板的空余位置安装整流滤波元件，使输出电压为18V左右，单独为表头供电，如图8所示。
