2.指示灯亮，但屏不亮的故障检修实录

首先测试 D5VL(5 V)和 D3V3(3.3 V)电压产生电路的输出端，其检测方法如图 9 所示。其中，D5VL 可以检测 IC8026 的②脚；D3V3 可以检测 IC8024 的②脚。检测时发现 5 V 和 3.3 V 输出均为 0 V，测量 VA 电压时也为 0 V（正常时，VA 约为 70 V）。此时可断定该电路没有工作，可对该路上的元器件进行检测。

首先检测为其供电的 PFC（功率因素校正）电路，正常时，PFC 电路应输出约 400 V 直流电压，其检测方法如图 10 所示（图见下页）。检测时，发现 400 V 的 PFC输出电压正常，此时可断定故障在 D5VL 和 D3V3 的电压产生电路上。

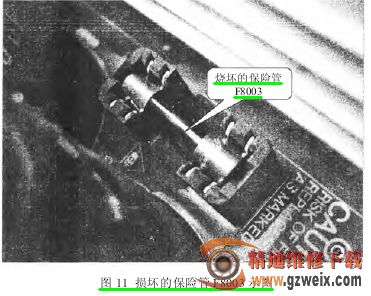

首先观察该电路上的元器件，发现保险管 F8003烧坏，测量时发现已经开路，如图 11 所示。造成保险管损坏的原因可能是：后级的电路有过载的元器件，除了更换保险管外，还需对后级电路中的元器件进行检测。

测量 D8040 时发现其内部均短路，即测量 D8040的正、反向阻值时均为 0 Ω，晶体二极管的检测方法在前面的已经讲到，在此不再复述。观察电容器 C8060时，发现该电容器有漏液现象。图 12 所示为 C8060 的外形图和引脚图。

用万用表检测电容器 C8060，发现已经击穿，其检测方法如图 13 所示。即测量其阻值时为0 Ω。

测量其他元件时，并未发现故障。此时将漏液的电容器 C8060、击穿的晶体二极管 D8040、保险管 F8003 一并更换。更换后，通电试机，故障排除。

需要注意的是，后级电路中的滤波电容器损坏会造成一连串的击穿和烧坏元器件的现象，如开关管、桥式整流电路以及支路上的电阻器、电容器等。所以在处理这类故障时，应将电路进行彻底的排查，确定所有的元件都完好后，才能通电试机，以免引起“二次”故障，再次击穿元器件。

三、等离子电视机伴音正常，无图像的故障检修实例

等离子电视机伴音正常，但无图像显示的故障也是比较常见的，造成这种故障主要是由于电源供电电路、数字图像处理电路以及等离子屏驱动电路等损坏造成的。在检修前，应首先对等离子电视机的故障表现进行分析。由于等离子电视机的图像信号处理电路中的元器件集成度较高，损坏的概率也较大，且检修比较复杂，所以给维修带来了一定的困难。
