CRT彩电烧行输出管很常见，导致烧行输出管的原因很多，因此必须找到烧行输出管的原因，否则屡烧行输出管。在引起烧行输出管的众多原因里，有一个原因是，行推动滤波电容失效所导致的烧行输出管，表现为开机时正常，过一段时间久烧行输出管，出现三无故障。行推动滤波电容失效，就会烧行输出管，是何道理？下面通过一台长虹PF21800H型彩电的维修，来揭晓答案，其中图1中的波形为正常波形，图2中的波形为故障波形。

一台长虹PF21800H型彩电出现三无故障。经查行输出管V403击穿，在确认开关电源正常后，替换了逆程电容C411、C413再更换行输出管V403，试机一切正常，大约40分钟后又出现了三无故障。经查又是行输出管V403击穿，说明导致行输出管击穿的真正原因还没有找到。仔细检查，没有虚焊现象。

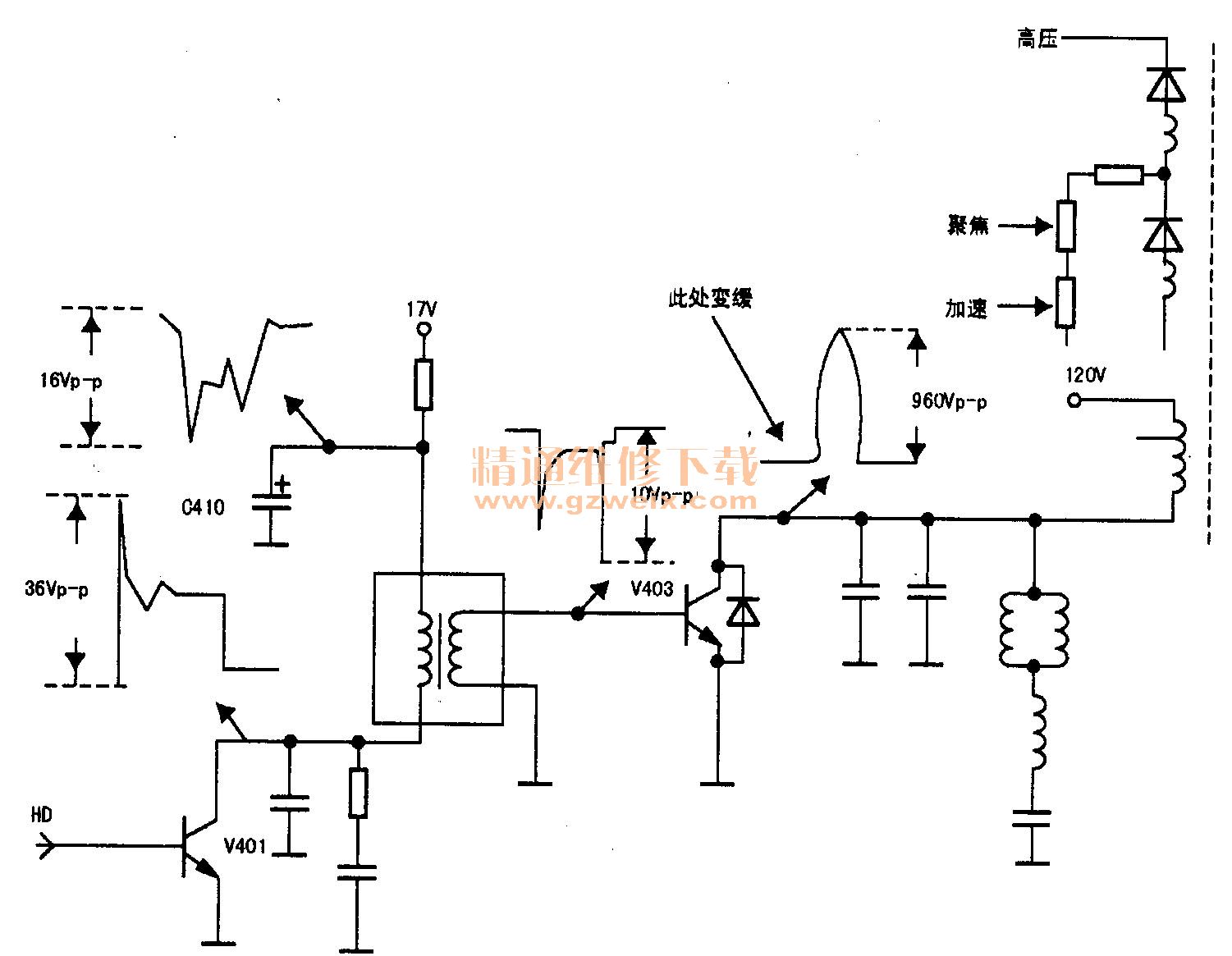

    一时找不到病根，只好动用重型武器—示波器。再次更换行输出管V403，通电检测。先测行输出管集电极波形，如图2所示对应波形，波形幅度为960Vp-p，正常，周期为64μs，正常。仔细观察，发现波形逆程左边前沿不是陡直，有些变缓，类似台阶。这是否激励不足呢？测行输出管基极波形，如图2所示对应波形，波形幅度为10Vp-p，比正常值小2Vp-p，再测行推动管V401集电极波形，如图2所示对应波形，波形幅度为36Vp-p，比正常值小14Vp-p，可见推动管V401集电极波形幅度与正常值差距较大，说明故障就在推动级。先更换行推动管V401测量，波形仍为36Vp-p，说明行推动管V401正常，难道是行推动滤波电容C410不良吗？于是用示波器测行推动滤波电容C410正极，竟然有16Vp-p的波形，如图2所示对应波形，不正常，正常时C410正极不应该有波形，说明C410不良，更换后通电再测，C410正极波形消失了，再测行推动管V401集电极波形，幅度为50Vp-p,测行输出管V403基极波形，幅度为12Vp-p，再测行输出管V403集电极波形，幅度仍为960Vp-p+但逆程左边的台阶消失了，总之所有波形都正常，如图1所示。

经过几个小时试机考验，故障彻底排除。

小结：
1．当行推动滤波电容失效后，电容正极有波形出现，示波器检查一目了然。2．当行推动级滤波电容失效后，行推动管集电极波形幅度会降低很多。3．当行推动滤波电容失效后，行输出管集电极波形幅度不一定减小，但波形的逆程左边前沿不再陡直，仔细观察发现变得缓些。
