在家电产品中，常可以看到阻值不大于1Ω的电阻，部分维修人员不了解它们的作用，用阻值近似的电阻代换，或用细漆包线绕成一个小阻值电阻代替，甚至短接不用，这样处理易破坏电路的工作状态，轻则不能正常工作，重则烧坏元件。

    一台三洋29英寸CRT彩电，有声有光，但图像幅度随亮暗变化胀缩变化，音量开大后还会出现图像抖动现象。用户说原故障是三无，前位师傅换了许多元件后变成了现在的情况，后来又说要换主板，用户嫌价格太高，故来找我维修。

    开盖检查，发现电源部分的元件几乎全更换过。通电试机，测得B＋电压随亮度变化而波动，无信号或亮度较低时电压稳定不变；调高加速极电压，B＋电压随之下降；断开行负载接上假负载，当负载电流超过300mA时，B＋电压开始下降。从上述现象看，此机故障应是电源带负载能力差。为了区分是电源初级还是次级有问题，当B＋电压稳定时，测得光耦初级（发光二极管端）电压，为1.1V，随负载加重慢慢降到1V以下，这说明次级稳压环节已经检测到B＋电压下降，并反馈给了光耦，光耦中的发光二极管导通电流减小，电源初级通过改变振荡脉冲占空比，以保持输出电压稳定。现在光耦初级电压已经下降到了截止电压，但B＋电压仍不能稳定，这说明问题出在电源初级。

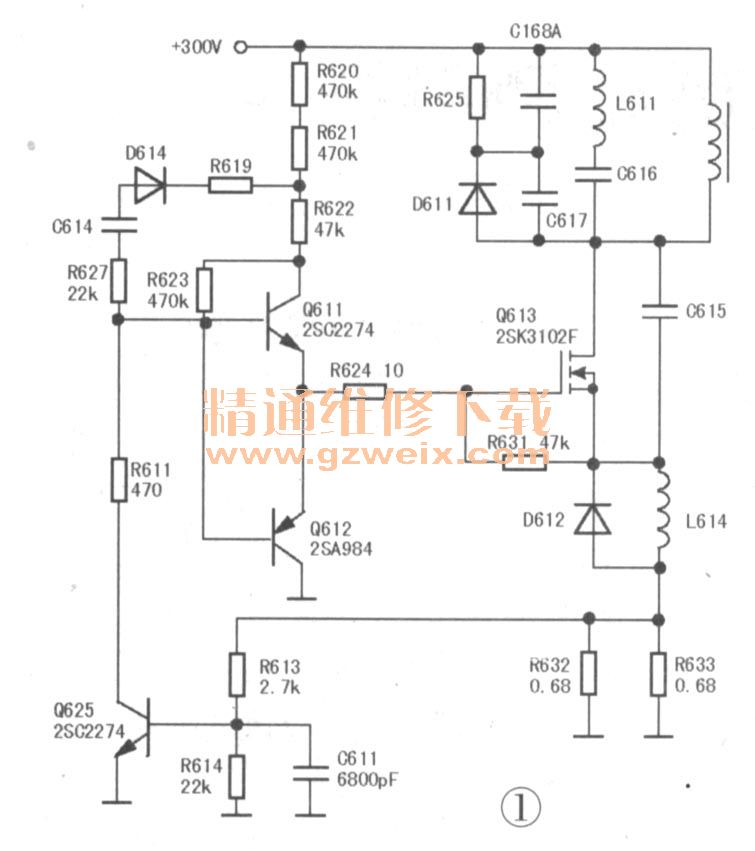

    检查该电源初级电路，发现R632、R633原为两只0.68Ω电阻并联（总阻值为0.34Ω），如图1所示，现只安装了一只0.82Ω电阻，再并联一只0.68Ω的电阻试机，B＋电压升至正常值，故障排除。

    R632、R633的作用是过流保护检测电阻。当流过开关管的电流过大时，R632 、 R633上的压降经R613、R614分压，使Q625导通，分流正反馈激励脉冲，从而使输出电压降低。当R613,R614的阻值变大后，正常工作电流也可能导致其保‘护起控，引起输出电压不稳。该机R613、R614总阻值取0.34Ω是为了能让该电源能在低电源电压输入时正常工作。若市电电压不低于AC 160V、R613、R614总阻值取0.47Ω也可以正常工作。
    由于在R613、R614中流过的电流是脉冲电流，用万用表测这两只电阻两端的电压并不高（原用0.82Ω电阻时，约为0.4V ），该电压似乎并不能使Q625导通，但万用表测出的是平均值，实际脉冲峰值已能让Q625导通，如果再加大这两只电阻的阻值，电源将进入间歇振荡状态。在此，笔者想到以前有人用细漆包线绕制一个小阻值电阻，用数字表测得其阻值和原来的一样，但接入电路后却不能工作，其因为是这样制作的电阻实为一只电感，脉冲电流通过它时会产生很大的压降。

    短路这种小阻值电阻会有何后果需看线路结构：有的线路仅为提高稳定性，在小阻值电阻上形成较低的负反馈电压，如果短接应该还能工作；有的线路将小阻值电阻作为电流检测电阻，短路后将失去过流保护作用；在有的线路中，电源芯片检测开关管电流在这类小阻值电阻上的压降，以便控制电源的工作状态，如果短接，大多会烧开关管，如在采用UC3842的开关电源电路中，短接该类电阻，上电即烧开关管。液晶电视PFC电路的开关管S极外接小阻值电阻，大多作为PFC芯片的电流检测电阻，绝不能短接。

    实修时，若这类小阻值电阻因烧坏而看不出原阻值，这时可先接入较大阻值（1Ω～2Ω）电阻，然后断开电源次级的主要负载，接上功率可调的假负载，先让电源轻载启动，随后逐渐增加假负载功率，如输出功率太小可以在该电阻上并联一个电阻，使总阻值为原来的三分之二再试。比较合适的阻值是：在负载较重的工作状态下，当输入市电电压低于AC150V时，输出电压才开始下降。

    【提示】1．小阻值电阻的检测要用数字表测量，且要减去表笔线电阻。2．实修时若无同阻值电阻，可用多只阻值并联使之总阻值与原电阻接近，或者漆包线双线并绕，“头头”相连，余下两端做电阻引线，这样因两段导线中的电流方向相反，从而大大降低其电感特性。

    在液晶电视开关电源和背光驱动电路中，也常采用小阻值电阻作为取样保护检测电阻，因低压输出电流较大，故这类电阻的阻值仅为0.1Ω左右，甚至有的仅为0.05Ω，看上去像一段导线，如图2所示，实际上是一根有阻值的康铜线。因为流过这类电阻的电流很大，如果焊点稍有接触不良现象，微小的接触电阻就会引起保护电路动作，例如一台创维32英寸液晶电视，背光灯无规律地熄灭，检查了很长时间后才发现是取样电阻焊点接触不良（焊点表面无一点异常）。

    从那之后，笔者在修电源板时，不管好坏均把这类小电阻全补焊一遍，如有怀疑的，则把该电阻拆下来，仔细刮净引脚并镀上锡后再焊好，以防后患。

    【提示】康铜是以铜镍为主要成分的电阻合金，具有较低的温度系数，较宽的温度使用范围，多用作过流、过载保护电路的电流取样电阻。
    在电磁炉中，整机电流检测大多采用电流互感器，但为了降低成本，部分机型采用小阻值康铜线，若康铜线引脚接触不良常表现为：待机检锅正常，一加热就保护，或在加热过程中无故停机。

    电瓶车充电器输出电流检测电阻大多采用0.1Ω的电阻，若该电阻阻值误差太大，会影响充电时间甚至电瓶寿命。如果充电器输出电压极性和电瓶极性相反，将烧断该电阻，如采用的是康铜线，中间烧断一点，可以用焊锡将其连起来继续使用。另外，由于流过该电阻的是直流电流，用漆包线绕成合适阻值的电阻也是可以的。
