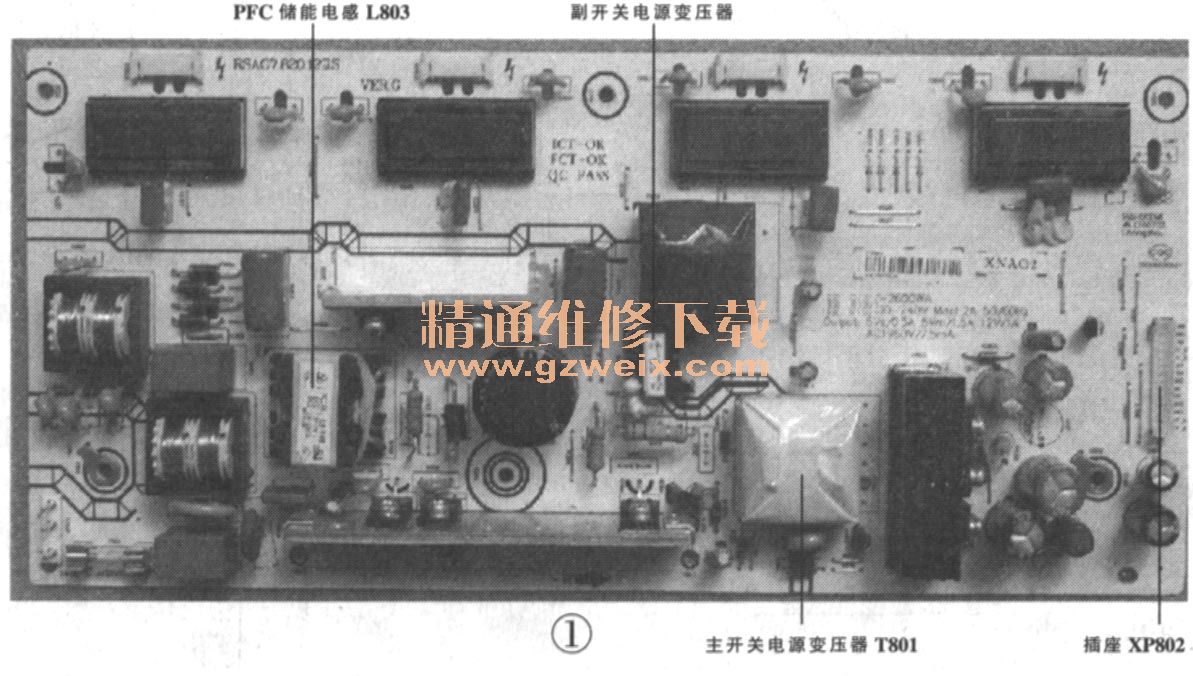

RSAG7.820.1235型二合一电源板实物如图1所示，主要用在海信MST9方案液晶彩电中，如TLM2633D、TLM26E29、TLM26E58、TLM26P69等机型。

    ［提示］RSAG7.820.1235型二合一电源板多用于早期的部分海信液晶彩电中，由于其故障率较高，后期改用RSAG7.820.1646/ROH型二合一电源板（可直接代换RSAG7.820.1235型二合一电源板）。

    实修时可将该型二合一电源板上的插座XP802的12脚（STB）与⑩脚或11脚（5VS）短路，进行强制开机，正常时主开关电源会输出＋＋12V与＋5V电压，同时背光驱动电路启动工作。若未连接灯管，则灯管开路保护电路起控，背光驱动电路将进入保护状态而停止工作。若解除灯管开路保护后试机，虽有高压产生，但并不能准确的判断背光驱动部分是否正常工作。

    一、开关电源电路检修步骤
    第一步：开机测试XP802的⑩脚或11脚（5Vs电压输出端）是否有5V电压，如没有则进入第二步检查；如有，则进入第三步检查。

    第二步：测量PFC B＋滤波电容C810两端电压是否在300V左右。若电压为0V，则检查前级AC220V交流输入及整流滤波电路。如300V电压正常，则测量N801（FAN7602B）的①脚电压，正常值应大于2V，如小于2V，则检查＋300V电压检测电路。

    接下来测量N801；的⑥脚电压，正常值在12V～18V之间，如正常，则测量光耦N805是否有反馈信号（可通过测量R835两端是否有电压来判断）。如有，说明N805的①、②脚间内接的发光二极管已发光，这时先检查以V815、VZ806等元件组成的5Vs过压保护电路是否起控，重点检查稳压二极管VZ806，接着检查N805②脚外接的三端精密稳压器N808（TL431）是否正常。

    第三步：按上述方法强制开机，测量＋12V电压输出端电压，如电压为0V，则测量场效应管V812的栅极电压。若V812栅极电压为0V，则测量C841两端电压是否大于14V，若是，则检查三极管V817；否则检查VD820或R850。

    值得一提的，实修中发现若V812击穿，将会导致主开关变压器T801次级输出的各组电压波动。

    如＋12V电压正常，则测量5V电压输出端电压，如电压为0v，则检查场效应管V813是否正常。需要注意的是：在此电路中，5V电压是否输出受12V电压控制，只有12V电压输出正常的时候，＋5V才能工作正常。

    第四步：测量PFC B＋电压滤波电容C810两端电压是否在360V以上（理论值为385V），如电压为300V左右，则检查PFC芯片N802（FAN7530）的⑧脚（VCC）供电电压是否正常（正常值约为16.5V），若电压不正常，则检查由VZ802， V805，N806， V814等元件组成的VCC电压控制电路。

    二、逆变电路检修

    在开关电源输出电压正常的情况下，将插座XP802的⑤、⑥脚接5V电压，如果高压输出有问题，则进行以下检查：

    第一步：测量N803 （FAN7313）的11脚（VCC）电压（即电容C860两端电压）是否在4.5V～12V之间，⑩脚（基准电压VREF）电压是否为6V，然后检查N803R⑦脚（ENA）电压是否大于2V（只有该脚电压大于2V， N803才会启动工作）。

    【提示］若要N803正常工作，则要求其①、②、19、20脚电压大于1V，⑦脚电压大于2V，⑩脚电压为6V，18脚电压小于2V。

    第二步：在上述N803的各脚电压均正常的情况下，先拆下N803的19脚外接电阻R886，看背光是否正常，如不正常，则依次拆下双二极管VD831、VD834、VD837和VD840试机（每拆一只试机一次），看背光是否正常，如果这时背光正常，则检查这只双二极管所对应的高压变压器（T804-T807）及外围元件。

    第三步：拆下N803的18脚外接电阻R890，看背光是否正常，如不正常，后面的检测与上一步相同。

    第四步：找一只100kΩ电阻，依次将N803的①脚、②脚、19脚、20脚与5V电压端相接，每连接一次试机一次，如果背光正常，则检查N803引脚所对应高压变压器及其外围元件，如将N803的①脚通过一只100kΩ与5V电压相接后背光正常，则检查高压变压器T804，电容C873～C875，二极管VD829VD831。

    第五步：若以上检查均无问题，则检查驱动变压器T802，驱动三极管V818～V821，芯片；N804（FAN7382），功率管V803、V804。

    三、技改方案
    采用RSAG7.820.1235型或RSAG7.820.1459型电源板的海信液晶彩电，易出现低温（一般低于5℃）背光不亮（黑屏）的问题。
    分析检修：该故障原因是由于在低温状态第一次开机灯管启动电流较大，背光驱动电路进入过流保护状态，从而出现黑屏故障。此时，若用吹风机或电烙铁对集成电路N803加热，背光驱动电路就会正常启动。

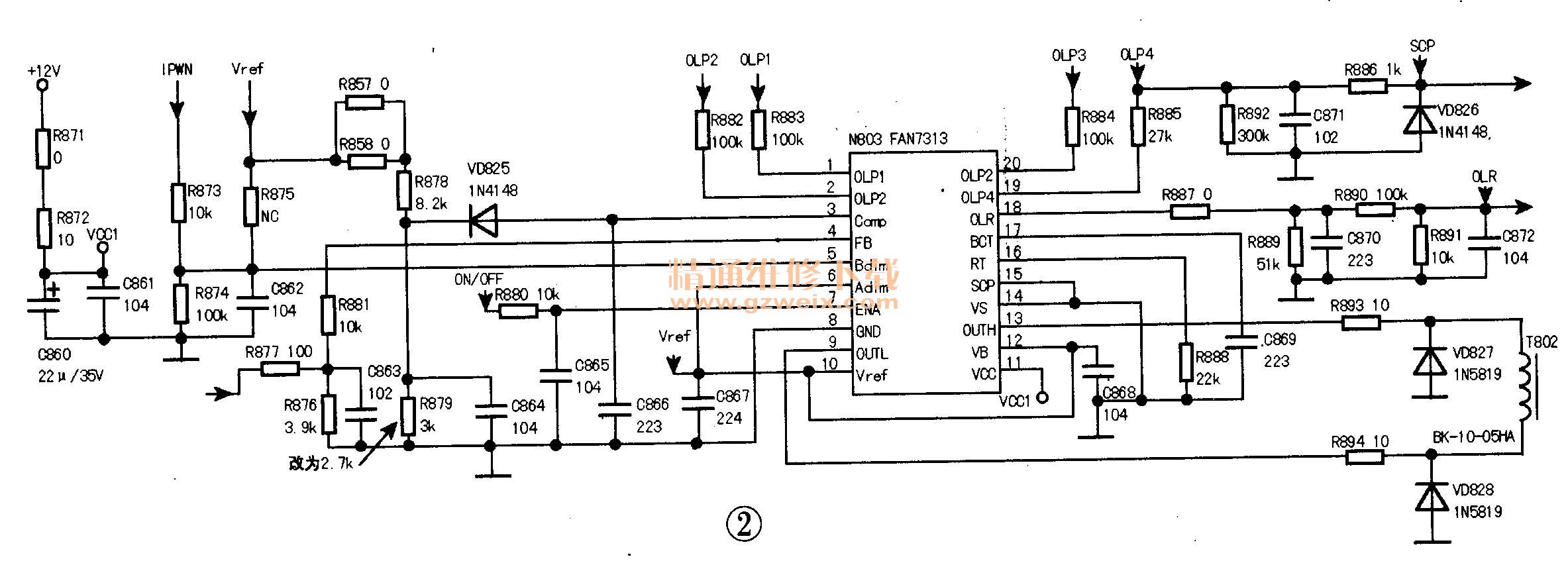

    实验后发现，将N803的③脚（COMP）外围贴片电阻R879由3kfl改为2.7kΩ，以降低N803的过流保护灵敏度，即可排除该通病。相关电路如图2所示。

    ［提示］RSAG7.820.1459型二合一电源板主要用于海信．TLM32E29、TLM32E58（MST9方案）、TLM32V67、TLM32V68C （MST6E16方案），TLM32V68 （Realtek方案）等型机中。
