实例5：一台长虹2518FN型彩电，三无，经查行输出管Q402击穿，如图5所示。

    检查发现行推动供电电阻R404、R404A均有开焊迹象，认为这就是击穿行管原因。补焊R404 , R404A，更换Q402后试机，一切正常，以为故障彻底排除，收钱走人。不料两个小时后机主又打来电话，说只看了半个多小时就没声、不亮了。
    经查又是行输出管Q402击穿，看来烧行输出管的真正原因还没找到。由于是开机一段时间后才烧，很可能是行激励不足所致。于是检查行推动电路，未发现虚焊；更换Q402后试机，图声正常；用电源纹波检测器测行推动滤波电容C428正端是否有纹波，结果纹波高达130V，正常应近似0V。可见，C428不良，导致屡烧行输出管Q402。更换C428、Q402后试机，C428正极纹波电压为 0V。交机，放心离开。

    小结：如果没有电源纹波检测器，虽然怀疑C428不良，但更换后如果马上交机走人，会一直担心，到底是不是C428导致烧行输出管Q402的。

    实例6：一台美乐M2182型彩电，经常烧行输出管V432，少则几天，多则十天半月就烧一次行输出管V432。
    故障原因前任维修员没有找出，于是让笔者上门维修。检查发现行扫描电路元器件几乎都被前任维修员代换过了。询问得知，每次损坏都是在交流开机时发生。首先查开关电源，行扫描放到最后查。

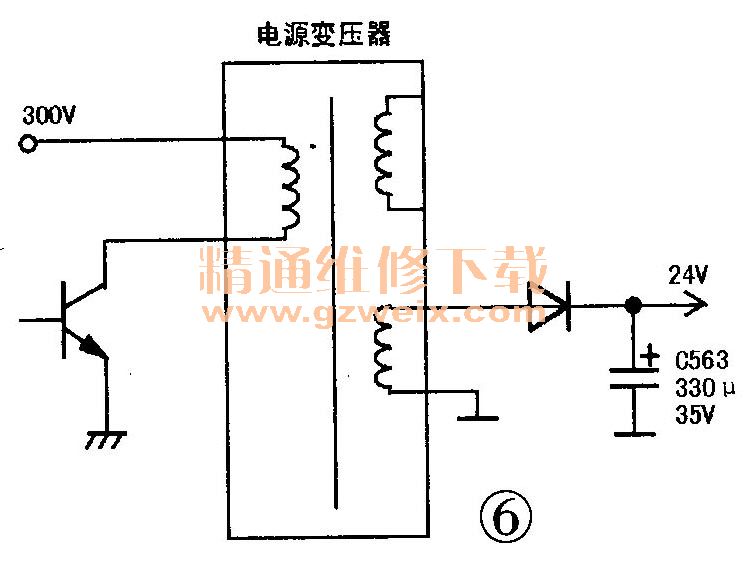

    更换行输出管V432，通电试机，结果图声均正常。用电源纹波检测器测量开关电源输出的各种电压．结果24V电压纹波为8V，其他纹波正常，如图6所示。该机24V直流电压同时给行振荡和行推动管提供电压。于是判断24V滤波电容C563（300[,F/35V）不良，导致开机时烧行输出管V432。用一只470μF/35V电容更换C563，收钱走人。经两个月电话回访，该机一直正常工作，可见故障彻底排除。

    小结：用电源纹波检测器修彩电好处多多，朋友们
不妨试一试。

    实例7：一台金星C5430型彩电，图像不成像，类似行场不同步，去掉信号，无蓝屏，仍旧出现类似行场不同步现象。
    无信号输入，根本涉及木到同步问题，可能是视放电压纹波直接作用于视放电路，出现假的行、场不同步现象。用电源纹波检测器测视放电压纹波电压，高达220V见图4），可见仍是190V视放滤波电容C562不良。取下C562，发现它的一只引脚已烂掉了。更换后一切正常，故障排除。

小结：该故障是因高达220V纹波占据了整个视放电路，而视频信号、蓝屏信号与220V纹波相比较，太渺小了，无法与220V纹波抗衡。凡是A3电源，且视放电压取自开关电源的，当视放滤波电容不良时，通常会出现两种现象：1．视放滤波电容不完全失效，表现为有木纹干扰（无信号也是如此）；2．视放电容完全失效，表现为类似行场不同步，无信号也是如此，根本看不到蓝屏。
