电源纹波检测器配合万用表直流电压挡使用，方便极了，非常适合上门快修。如果只是用来检测电源纹波，那么有时完全可以取代示波器，所测数值接近示波器的数值，约为示波器所测数值的90%，可见它是将交流峰一峰值电压转变成直流电压的一种装置，它所用元件少，易做，体积很小。
实例1：一台海尔21T8K-T型彩电，图像有据齿状毛刺，图像边缘最明显。

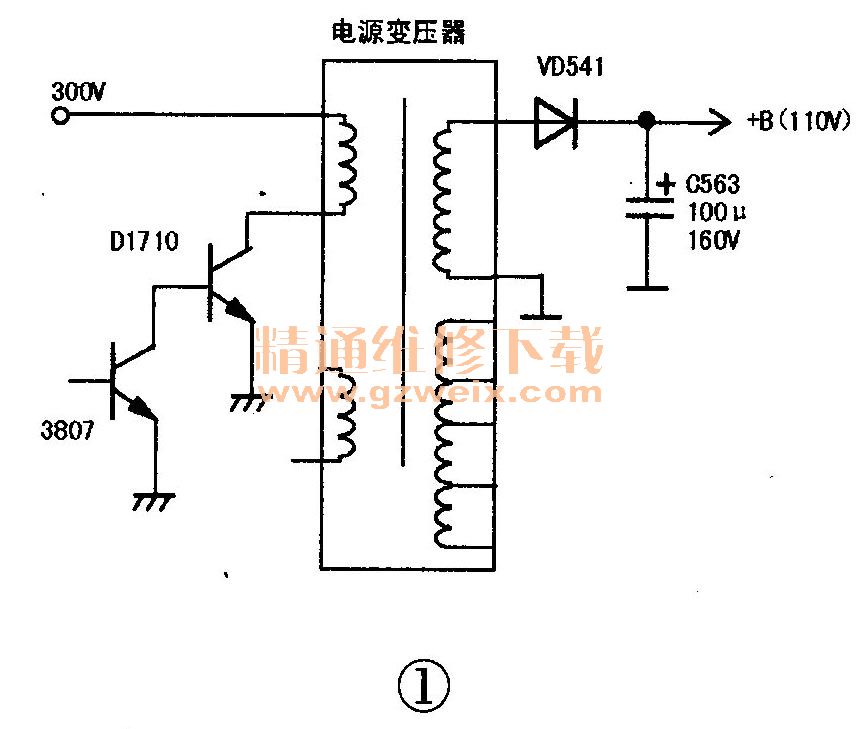

该故障可能是供电某一路纹波过大，或其他因素所致。先查开关电源纹波是否过大。图1所示为该机开关电源局部电路图，首先测各路直流电压，基本正常，再用电源纹波检测器测各路纹波，只有＋B纹波为10V左右，其他各路纹波近似为0V，可见＋B滤波电容C563（100RF/160V）不良。取下测其容量仅为3μF,将其更换后通电，锯齿消失图像恢复正常，故障排除，此时再测＋B纹波电压近似为0V。小结：滤波电容不完全失效，那么直流电压下降很微小（甚至不下降），但其纹波却很大，此时电源纹波检测器可大显神威。
实例2：一台长虹21A23型彩电，图像带回扫线，亮度过大，图像发淡，将亮度调到“0”仍带有回扫线，去掉信号，蓝屏也有回扫线。
用电源纹波检测器测视放电路供电纹波电压达到80V，正常应近似为0V。图2所示为该机视放电压形成电路，本故障判断为视放滤波电容C562不良。将C562更换后试机，回扫线消失，图像很暗，把亮度调到适中，图像鲜艳，故障排除，此时再测电压纹波为0V。
