一台海尔L1911WA型液晶电视，顾客叙述最早故障是在一次打雷天气后出现图像效果差，勉强可以收看，但现在伴音断断续续，十多分钟后就没有声音了，TV状态下全是雪花点并且只有几个台。
    分析检修：拆机发现机芯板上电阻R718已烧蝴，该只电阻应该是U706（78D05）和U707（78D09）三端稳压输入脚的供电限流电阻，通电测量其输入脚电压为2.2V左右，R718冒烟，断电检查发现78D05输出脚对地阻值很小，拆卸测量确定已短路。由于没有一样的元件就用普通的7805代换，并把R718电阻换为5.6Ω的（因烧坳看不清色环，凭经验确定阻值）。开机测量电阻另一端电压为12V , 78D05输出的5V电压只有4.8V,伴音正常，收台也正常，但图像效果很差，雪花点多。代换高频头后图像效果有所改善，可颜色失真，接入视频信号图像效果一样差，并且还有干扰网纹，说明与中放电路无关，看来只有换机芯板才能彻底解决问题。
    该机主板型号为0091802584V 1.2，经查该板已经停产多年，且没有维修价值，有拆机旧板且价格比较高，于是决定用乐华万能板代换，实物如图1（乐华V29板整体结构图）所示。

    原机高压板、电源、喇叭、键控／接收头等连接线都可以利用，需要改装的地方很少，详见图2所示，改装只需要换一条LVDS屏线和一块主板即可。

    屏型号是三星TLM190M2-31，详见图3所示，上屏供电是5V , LVDS线是双八位，详见图4所示，于是决定用乐华V29板代换，见图5所示。

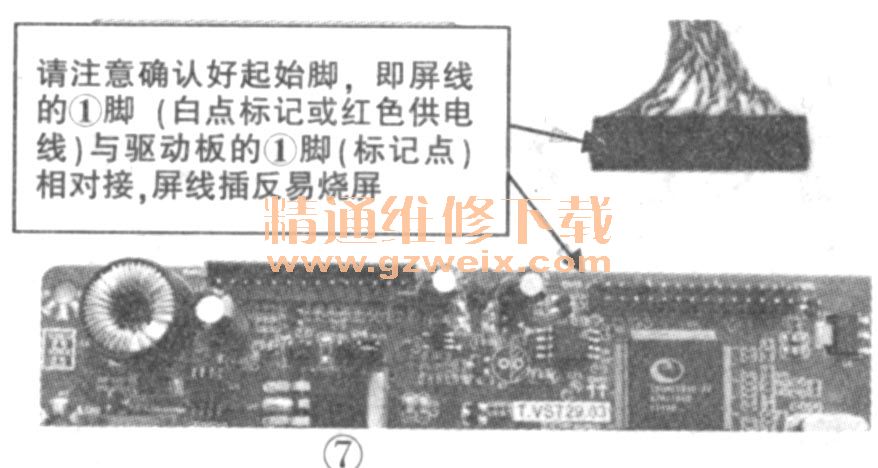

    首先要点屏试验，看颜色不好是不是屏本身问题，换上新屏线，注意屏线和主板插件的标识方位要一致，调好上屏供电5V跳帽，接好高压板连接线，供电用外置电源适配器，详见图6、7、8所示。点屏时需注意主板屏线插件方位，见图7所示；上屏电压跳帽插件应该选择到5V，见图8所示。

    然后用U盘下载LTM190M2 L31_1440 X900ee DO8L 5V 5KEYse LOGOee LAMV29屏驱动程序：LTM190M2_L31代表屏型号、1440X900代表分辨率、D08L代表屏线、5V代表上屏供电电压、5KEY代表按键的只数、LOGO代表有开机画面图标、LAMV29代表板子的型号。此屏必须写入LTM 190M2_L31的程序，不能写1440×900的19英寸通用程序，否则会出现白屏现象，把对应的程序下载到U盘中（U盘里必须没有其体带xxx.bin的文件），再插上U盘后通电，驱动程序就会自动写入，如果所换的板子已经写过其他型号屏的驱动，那就需要在通电前把主板键控插件的K4用镊子对地短接后再通电，如果有随主板匹配的按键板，就按住菜单键后再通电，通电后指示灯就开始闪烁，等指示灯闪烁完成关机后再断电拔出U盘，此时再重新通电开机，看背光灯是否亮、蓝屏显示是否正常，再接入TV信号源看图像效果是否正常，都正常说明屏没问题可以进行换板改装了。

    改装步骤：剪断这插件线，用PH2.0插件对应
    第一步：改原机内置电源和高压板插件（详见图9、10所示，剪断原主板供电和背光控制插件线，和新主板上的对应功能连接）。原电源到主板插件型号和线序不一样，剪断后按功能对应接入和新板匹配的PH2.0插件线，这样就可以直接插入新主板的接口中。
