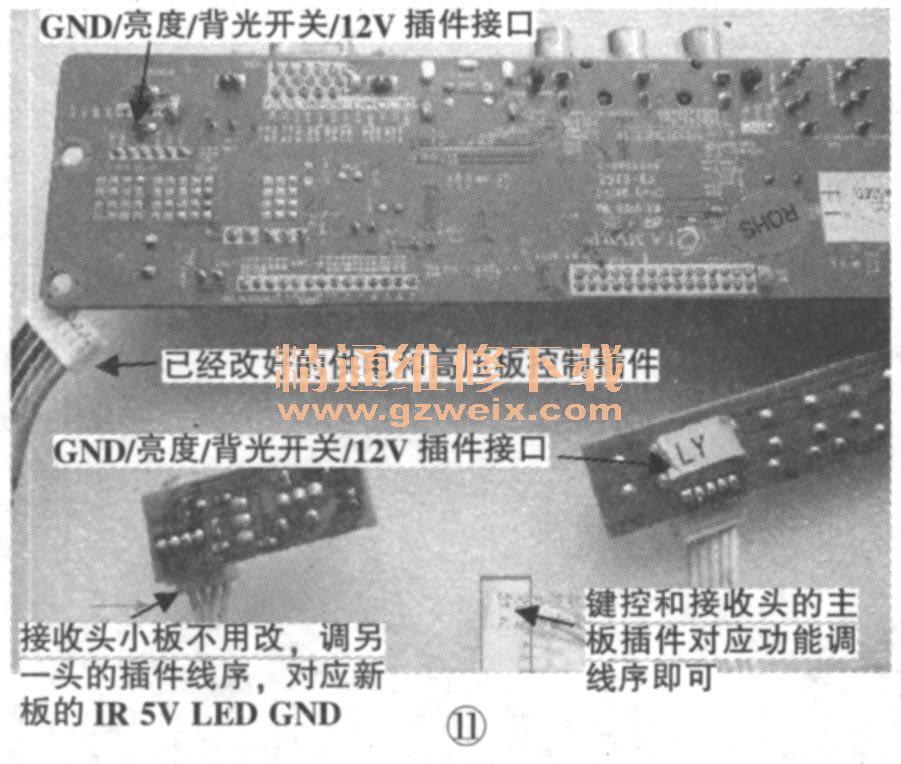

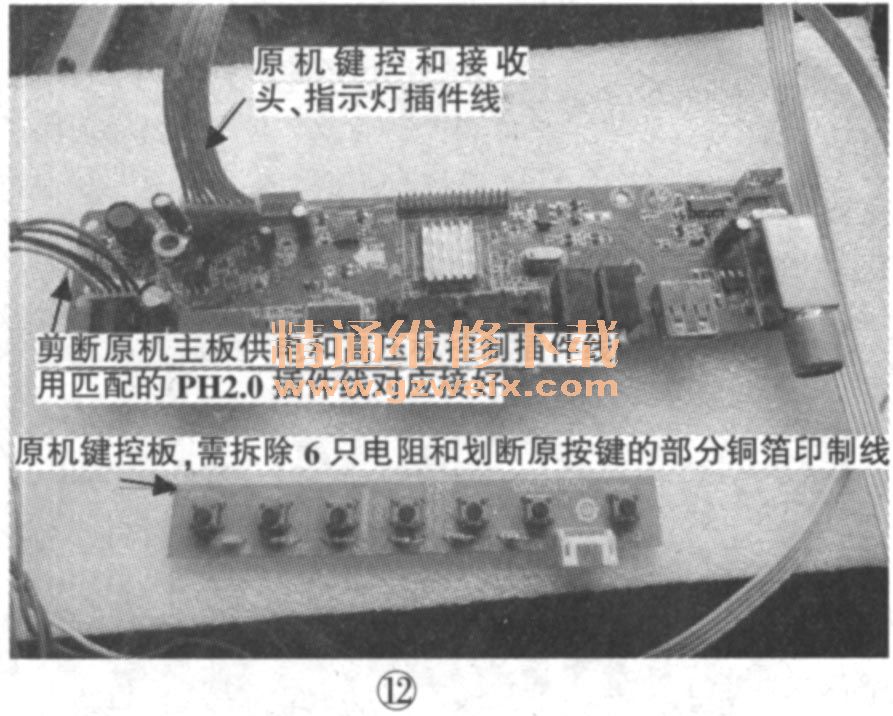

第二步：改键控和接收头插件，详见图11（面板按键和接收头改接）、图12（原按键是分压式，要取掉电阻，对应新板键控脚改接）。接收头小板上有5V、GND、IR、RED指示灯这些插件4根线不动，直接调整原主板的插件线序；按键板要改，原按键采用的是分压式，取掉原按键板的电阻，把线对应接入按键，原按键板只有5条线，要实现全部功能还差3条，所以只接入开关机、频道加、音量加，其余的都不接，因为按键很少用，只要接入待机就可以了，以防遥控器故障引起不开机。



    第三步：改主板挡板后固定主板，详见图13所示（改主板电路的档片）。原机挡板和新板尺寸不一样，新挡板又无法固定到机壳里，所以需要把原机挡板改成和新板的结构匹配。

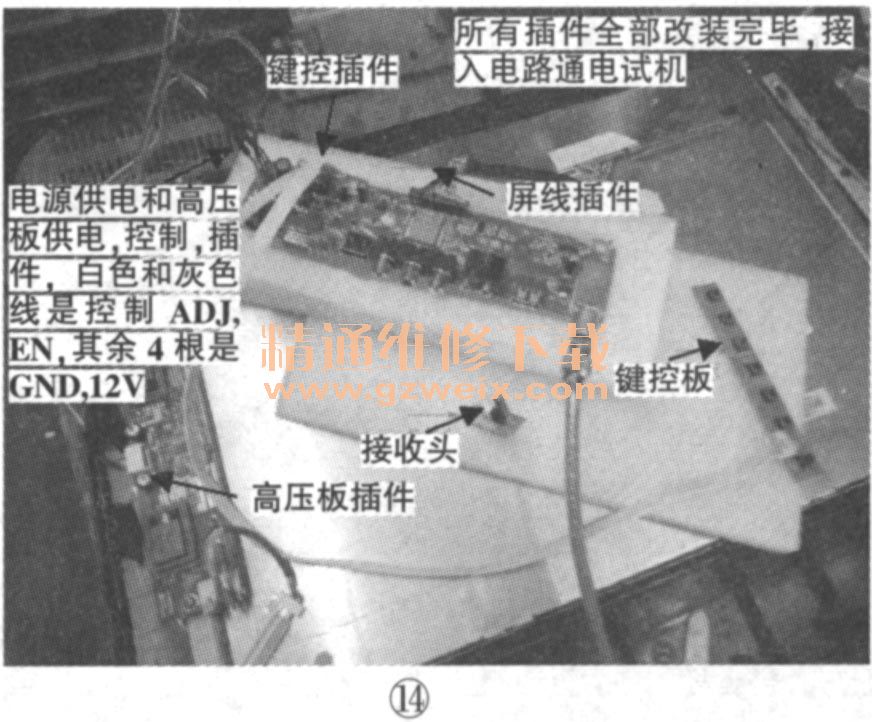

    第四步：改好全部插件后，就可以把刚才改的电源、按键、接收头、高压等接入机芯板电路，试机，详见图14所示，一切正常就可以开始固定安装，如有问题则需要继续调整。

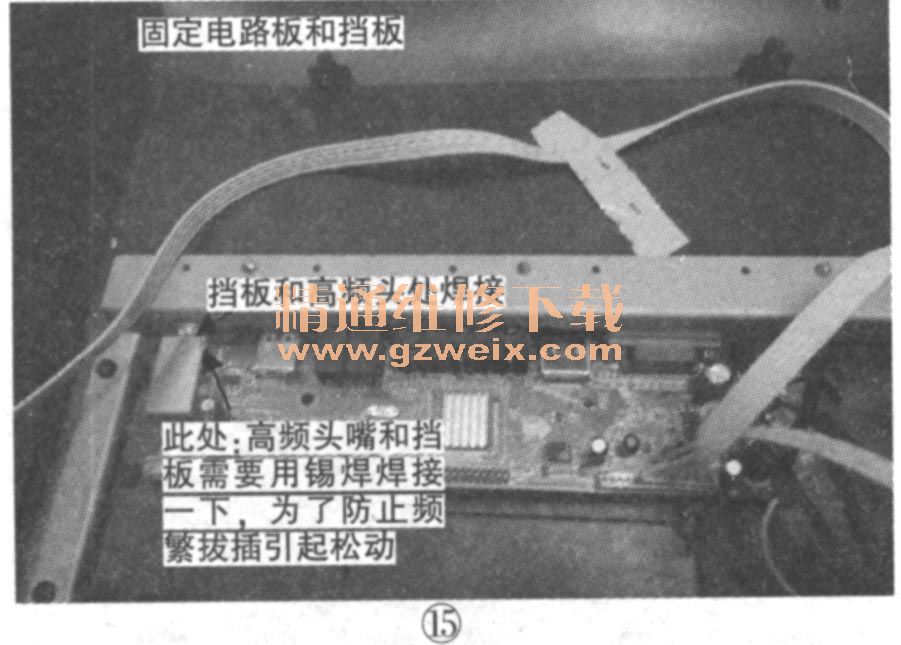

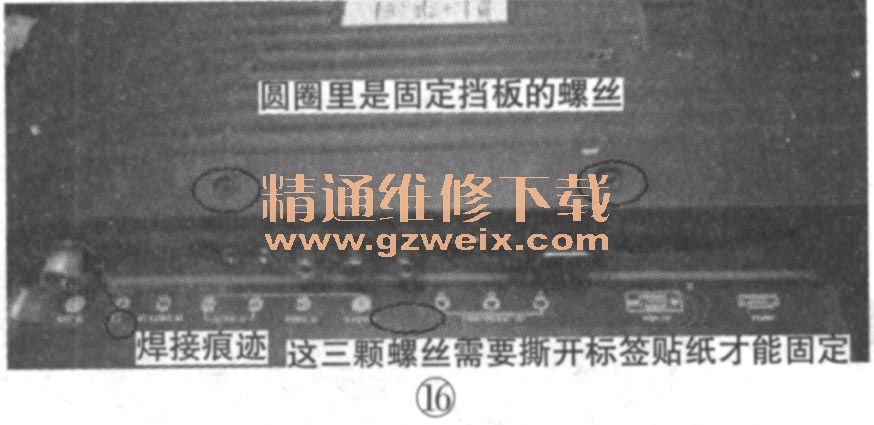

    第五步：固定电路板到机壳内，拧紧挡片螺钉，粘贴好原机接口处的标签，详见图15（固定电路板和档片），图16（固定档片螺钉）。

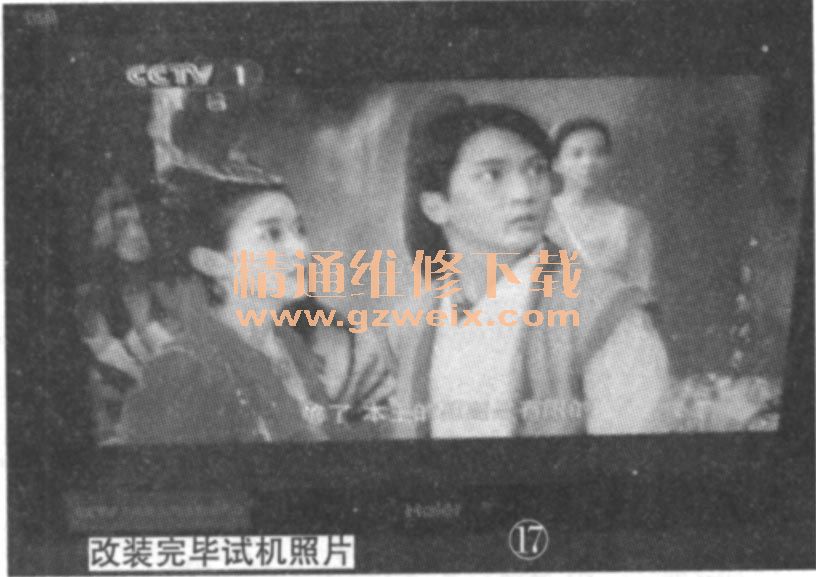

    第六步：连接好所有插件线后再装上液晶屏通电试机，效果还可以，详见图17（改装后图像效果），合上机壳安装固定螺钉后改板完成。原机的外观没有任何改变，原机开机LOGO显示“海尔”两字，现在换板后开机时为蓝屏。需要开机LOGO时可进总线调整：按遥控器菜单键，再按遥控器数字键“1、1、4、7”即可进入，选择“ADVANCED SETTING”项进入“LOGO”，这里有LG、SAMSUNG、Hisense等LOGO标志可供选择。

    总结：现在乐华T.VST59液晶电视机万能板比过去的板子改装容易多了，写驱动程序也不再是困难，芯片从TSUMV29到TSUMV69，支持的尺寸也大幅提高，结构上也更便于维修人员根据电视情况进行选择。
    改装换板笔者并不只提倡这款板子，大屏幕的有原装板还是换原装的好，毕竟原装的图像效果好得多，对于我们做维修的来说，可根据实际情况来衡量，26英寸以下换原装机芯板则完全没必要，因为利润很低。
    实际上改万能板很简单，大家改过CRT电视机的万能板，方法也是差不多的，电源开关、键控板、接收头线路也是要利用原机的，那样改装好后才不会破坏原机的美观。CRT电视改好后要进总线调整行场、枕校、白平衡等，可液晶电视只要找对屏驱动程序就更简单了，小屏幕驱动相对复杂，这款就必须得写入与屏型号完全一样的驱动，不然还是会出现显示异常、彩条或者白屏等故障现象。
    32英寸以上的写入驱动直接看原屏的分辫率是多少，找对应的分辫率驱动写入即可，现在32英寸以上的液晶电视改装时需要注意的一点就是：看屏线的接口在上部还是下部，如果在下部那就要写入标有倒屏的程序才行，不然显示的画面会是颠倒的。早期第一次改装金正32英寸LED电视机主板时，屏的接口线就是在下面，可总找不到屏驱动程序，连卖板的商家也没有程序，于是把原液晶屏固定支架开了几个孔，才把液晶屏换个方位安装上，颇费周折才算改装成功。现在本人通过一年多组装和改装已积累了不少驱动程序，有需要时很方便。
