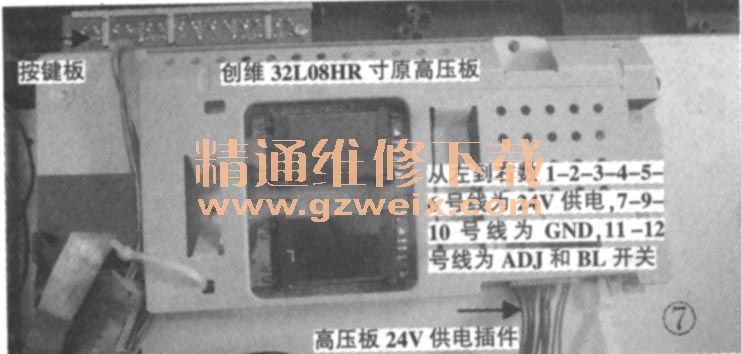

原高压板所有线路基本不动,实物图解如图7所示,供电插件还是依旧插入电源板24V处,高压板控制信号对接到新板的CN6插件处。

CN6插件定义见图4 所示,从左到右引脚定义为:①、②脚为GND、③脚为BLO、④脚为ADJ,⑤、⑥脚电压为12V。

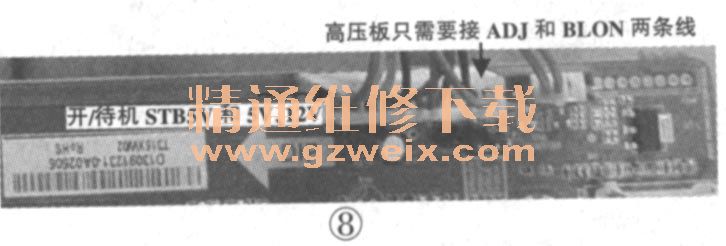

接着只需要把原高压板控制信号的②脚插件插到新板的CN6插件处对应的③、④脚处即可,如图8所示。高压板只需要接ADJ和BLON两条线

键控板和遥控板都需重新改线,对应CN8插件功能对接,CN8键控定义如图9所示:①脚电压为5V、②、③脚为指示灯,④脚为IR、⑤脚为GND、⑥脚为K0、⑦脚为K1、⑧脚为K2、⑨脚为K3、⑩脚为K4,11脚为K5、12脚为K6、13脚为K7、14脚为GND (KO菜单、K1频道-、K2频道+、K3转换、K4音量-、K5音量+、K6开关、K7空)。也可以对照图10所示的电路图修改CN8插件。

接收头和指示灯这块小板只需要对应CN8插件的①脚、②脚、③脚、④脚、⑤脚功能接好即可。
键控板需去掉电阻后重新接线,如图11所示,对应CN8插件的⑥脚、⑦脚、⑧脚、⑨脚、⑩脚、11脚、12脚、14脚接入即可,如果嫌麻烦也可以只接入⑧脚(K2频道)、11脚(K5音量+)、12脚(K6开关机)、14脚(GND)。

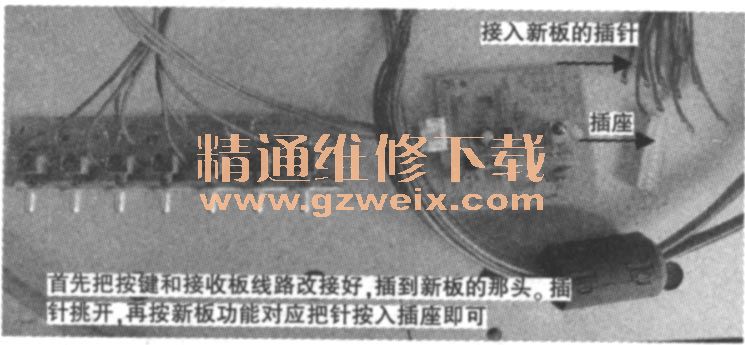

把按键和接收头全部接好后(不用看插件的线序,改接好后),再把插件里的线挑出来,按照主板的功能重新排序,这样更简单,如图12所示。

改装好的按键板和接收小板,如图13所示。

电源板和万能板的供电线改接好后,把LVDS屏线一端插到逻辑板,另一端插到主板上,再把LVDS屏线另一端插座有标记的插入主板,屏线照片有说明,如图14所示,主板上也有白色三角形的标识。
