一台创维32P93MV型等离子彩电，开机后绿灯亮，无图、无声、无光，按遥控关机指示灯变为红色，开机变为绿色。

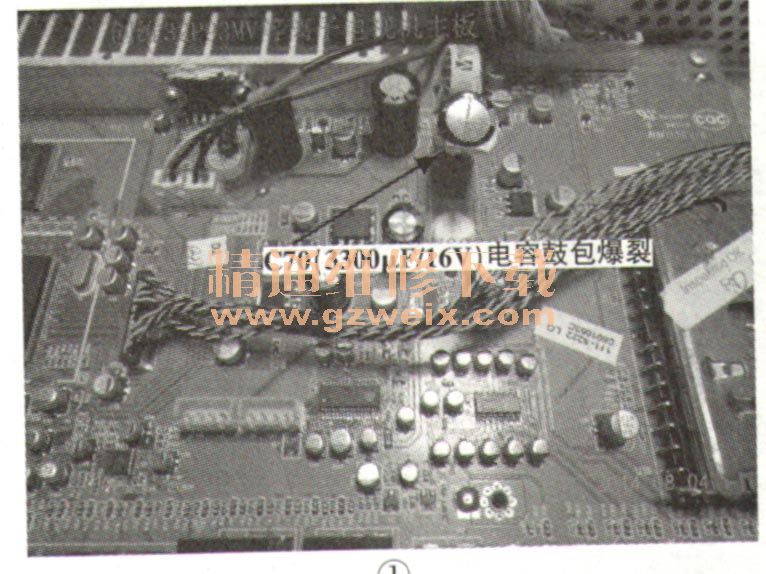

    维修纪实：拆开主板处的盖板后，发现主板上C70（3300μF/16V）电容鼓包爆裂，见图1所示。换后测量主板上STBY5V（待机）5V供电正常，其他几路5V、9V、16V都没有电压，M5V-ON、RL-ON、VS-ON这几路电压都为4V左右，说明主板已经发出开机指令了，故障就应在电源板上。

    需要拆开整个外壳后才能测量电源板，拿下电源板就看到C210、C211 （2200μF/16V）这两只电容已经鼓包，代换电容后，开机故障不变。把电源板取下，单独维修电源板，在单独给电源板上电时，测量输出各路电压，5V、9V 、16V，在很短时间内都有电压存在，随后就慢慢消失，VS（PDP显示屏供电）始终在0V～10V变化。测量C617、C618电容两端电压由380V下降为340V后，又上升到380V又下降。
很明显，这是因电源异常产生了保护电路起控，这种电源板比较复杂，受保护的电路比较多。该电源板上有独立的电源管理CPU来检测控制电源工作，保护检测输入多个通道检测口，按照保护控制的特点分为交流输入电源过电压、欠电压保护；PFC电源过电压、欠电压保护；以及VS、VA、5V、16V、9V输出电源过电压、欠电压检测保护三部分，该机电源板VS、VA电路如图2所示。保护具有如下特点：

    1．交流电源输入过、欠电压和PFC电源过电压保护动作时，包括送往主板STBY5V在内的所有输出电源全部关闭，电源指示灯不亮。
    2.PFC电源欠电压保护动作时，只有STBY5V保持，其余各路输出电源全部关闭，电源指示灯亮。
    3.VS、VA、5V、16V、9V输出过、欠电压保护动作时，STBY 5V、PFC电源（不工作时为310V，工作时为380V）电路照常工作，其余受控输出电源全部关闭，电源指示灯亮。
    掌握上述特点后，当电源板出现保护问题时，只要测量STBY 5V、PFC电压就可以快速判定故障范围。开关电源P814的14脚无STBY 5V输出，同时PFC电路输出电压为300V时，是交流电源输入过、欠电压和PFC电源过电压保护动作。P814只有14脚有STBY 5V输出，其余各引脚无电压输出，同时PFC电路输出电压过低，则是PFC电源欠电压保护动作。P814的14脚有STBY 5V输出，同时PFC电路输出电压为正常380V 、则是VS、VA、5V、16V、9V输出电源过、欠电压保护动作。
    根据上述所测电压分析，应该属于VS、VA无电压引起的保护，检查VS、VA形成电路时发现C804尖峰吸收电容爆裂，见图3所示，ICP250的实物如图4所示。由于没有图纸，不知道C804具体多大容量，一般尖峰吸收常见为220pF-681pF电容，用681pF/2kV电容代换后通电故障不变。

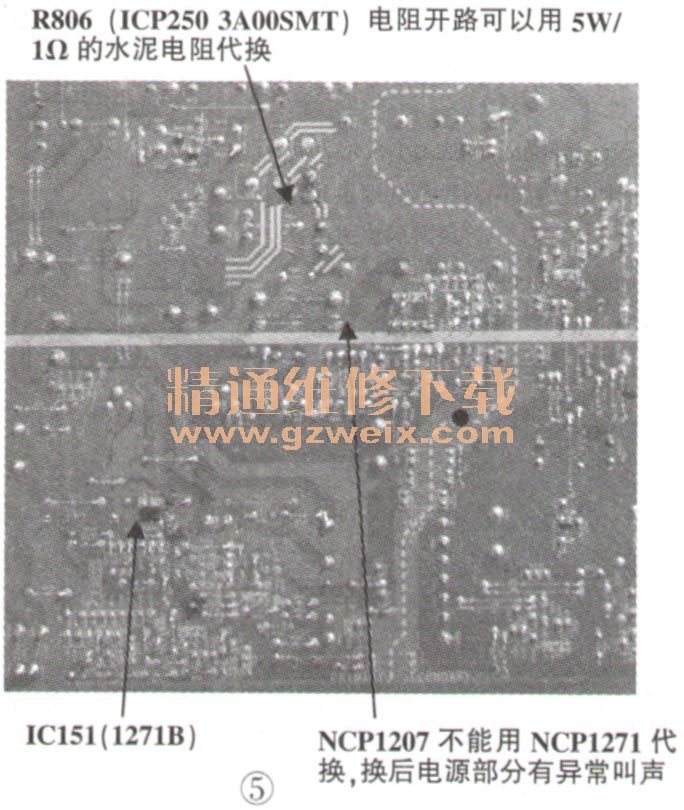

    怀疑C804的损坏会殃及IC801（NCP1207 ），见图5所示。手边只有电源IC NPC 1271 P65，在网上查资料介绍用NPC1271P65可以直接代换，就用NPC 1271 P65代换后试机，VS还是在0V～10V间变化，在16V处接一只24V灯泡，一亮一灭变化，测量Q801场效应管D极电压为0V，没有300V供电电压，VS电路咋会工作？检查发现R806 （ICP250 3A00SMT）电阻开路，ICP2503A00SMT查阅资料显示为3A水泥保险电阻，手里没有这种配件，就用5W/1Ω的水泥电阻代换后试机，通电后VS上升为120V左右就下跌了，电源板有异常的叫声，怀疑所换元件不准确，最后终于找到此机电路图，图纸中的C804为220pF/2kV电容，把681pF/2kV取下，换上标准的220pF/2kV电容，又把旧的NCP1207装上通电，VS电压又回到从前值了，确认NCP1207已经损坏。

    从旧板中拆下一块NCP1207换上后，通电16V处接的灯泡常亮，电源叫声消失。测量VS电压190V左右稳定，VA电压60V正常，5V、16V、9V输出都正常了，把电源板安装到位插上所有插件后通电试机，电视机一切恢复正常。
    小结：此板不能用NPC1271P65直接代换NCP 1207，此机电源板可单独维修。如果电源板正常，上电后所有输出电压都会很正常且稳定，不需要采取强行开机，也不需要带假负载。
