一台已正常工作五年有余的42英寸液晶电视，现开机出现花屏，无法观看。据了解这台电视已经人鉴定过，判断为液晶屏损坏，无修理价值。笔者抱着“死马当活马医”的心理对该机进行了进一步检测，且得以修复，现将心得体会写出来与大家分享。
    开机现象：人脸下部暗红，面部发亮，头发发白，使用原遥控器操作均无效，原遥控器失灵。
    检修过程：新购一只原装遥控器试机，图像菜单出现，菜单字符正常并无拖尾现象，将对比度调小至8时，屏幕上人脸色基本正常，但整幅图像无层次感，类似CRT电视亮度丢失一样，黑色很淡。
    拆机观察该机屏为CHIMEI品牌，型号为V420HI-LN1型，主板为RSAG7.820.1531 /ROH。根据经验判断，开机出现花屏，查找故障一般从主板、上屏线、逻辑板、液晶屏着手。用手轻压LVDS排线两头并无松动，拔掉插头将金手指擦洗干净后重新插好，试机，故障依旧，说明LVDS线接触良好。
    主板上主芯片看不出型号，在网上搜索“1531”查到主芯片为MST6X89BL。上屏线上字母模糊看不清，但可看出上屏线为两组，每组12根，每组最下方二根线经仔细辨别分别为：RX04士和REX04士，对应的上屏线插座为单插双列插座，每列20个插针，从接口看“蓝白”为一对数据线或时钟线。前排20根，从左至右依次为“红红黑黑绿白黑白白白白白白黑白白白白白白”，另一排20根，从左至右依次为“红红黑黑黄橙黑蓝蓝蓝蓝蓝蓝黑蓝蓝蓝蓝蓝蓝”，如图1所示。一般绞在一起为一对数据线的“＋、－”或时钟线。分别测量两组6对“蓝白”线，每组共有5对电压为1.1V～1.25V，而RX04±、REX04±这两对“蓝白”线电压却为0V，查询资料均未讲明这两对线上是否有电压存在。有信号时测出红线电压为12V，黑线为0V，绿白黄橙线均为0V、“蓝白”数据线测试数据，见图1。

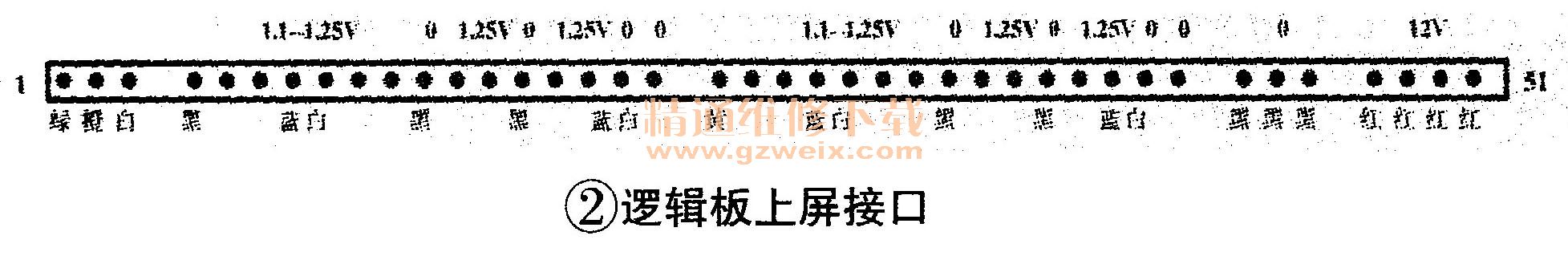

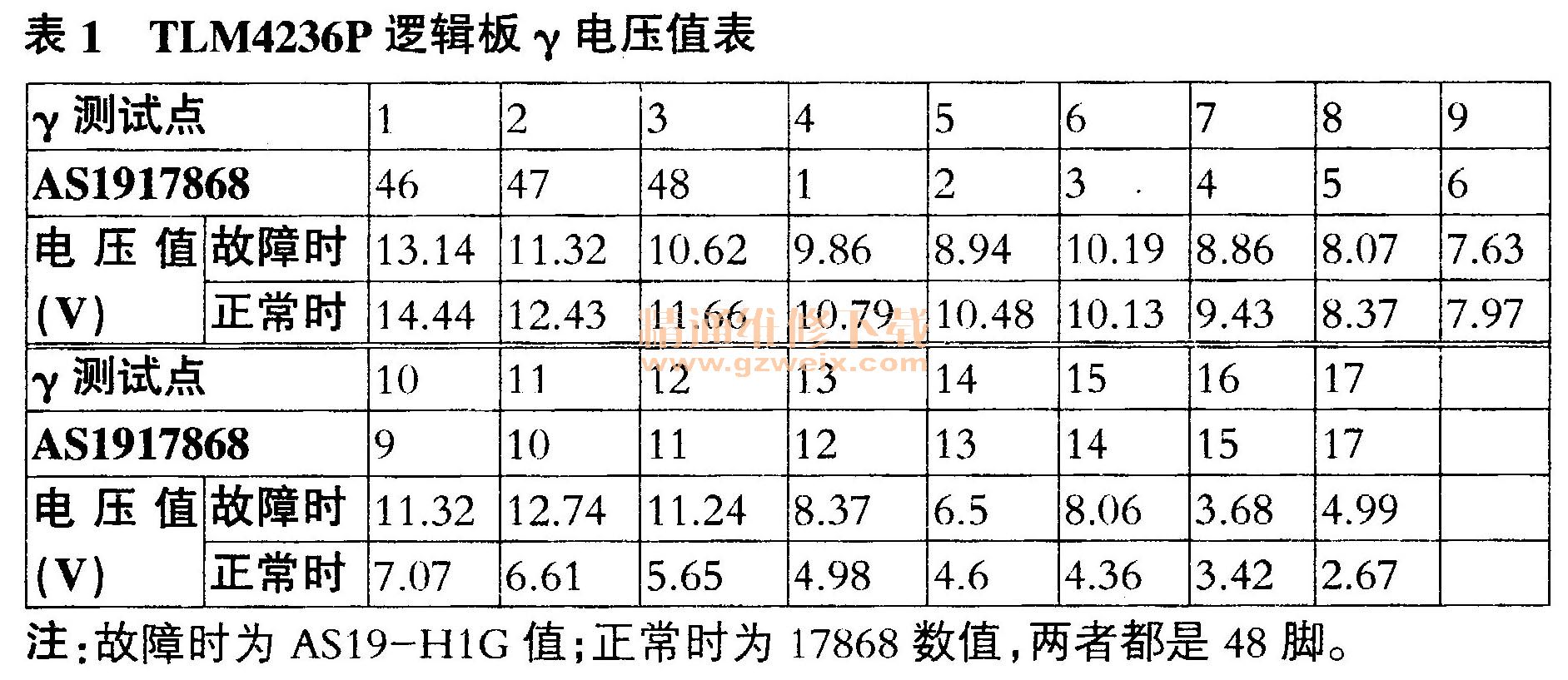

    逻辑板上CNF1接口与主板上接口排列顺序大致相仿，CNF1上与主板上对应数据、时钟线位如图2所示。逻辑板型号为V42OHl-C12型，主要器件有：CM2679B-KQ（256脚位号U16）、AS 19 -H 1 G 【48脚，位号U7（TLM4236P），γ电压产生器件】、电源控制芯片TPS65161（28脚）。U7 γ电压产生芯片共有17个测试点，电压值如表1所示，电源控制芯片各点电压值见表2。由表1知，AS19-H1G故障时所产生，电压值（1～17个电压）并非是按从大到小的顺序变化，而是有突变之点，是否逻辑板有问题，还待确定。将液晶屏与逻辑板断开，再测γ电压大小变化，空载时微比原测电压稍大，但变化规律同先前基本一致，由此略说明故障不在液晶屏，在逻辑板的可能性较大。





    此板上γ电压芯片用的是17868（48脚）集成块，未用AS19-H1G，换上新逻辑板后试验立即有鲜艳图像出现，此时测量1～17个γ电压值（见表1所示），其大小变化有序，测量主板上RX04±、REX04±两对“蓝白”线电压均为0v，其余各点电压在1．1v～1．25v之间，与原测电压值相同。由此证实原板上v420H1-C12中As19－HIG芯片确已损坏，花屏故障根源就在于此。
    小结：现笔者将多年维修液晶电视花屏的经验总结如下，以飨读者。
    1．液晶彩电花屏，如图像或字符有拖尾，一般与上屏线LVDS不良关系较大：
        2．当逻辑板上VAA、VDA、VGH、VGL、VDD3.3的5个电压值及上屏电压值均正常时，判断花屏故障应先通过测量逻辑板上的γ电压值来判断。如果该电压值遵循从大到小的变化规律，则花屏故障出现在主板上的可能性较大；反之则应将逻辑板与上屏插口断开再做进一步判断。空载刚试γ电压数值，如所记录的数据遵循从大到小的变化规律，则花屏故障产生于液晶屏本身＿如所记录的数据不符合从大到小的变化规律，而是中间有突变（两次电压不一定为一个值，微有变大或变小），则花屏故障原因是逻辑板，此时换用新的逻辑板（器件）应能解决问题。
    3．主板引起的花屏比较难查，将对比度调小图像能接近正常时，一般主板故障几率不大。大屏幕的上屏接口排线一般以双8线居多，其4对数据线加一对时钟线为一组，另一组组成相同（亦为双8线），引线总数为20根，但目前市场上常见大屏幕一般上屏线有24根，海信TLM4236P即为24根上屏线，其中4根线无电压值，另20根引线电压从0．85V～1．5v之间不等：）经验表明，只要这20根线上有电压存在，就有信号输入逻辑板。

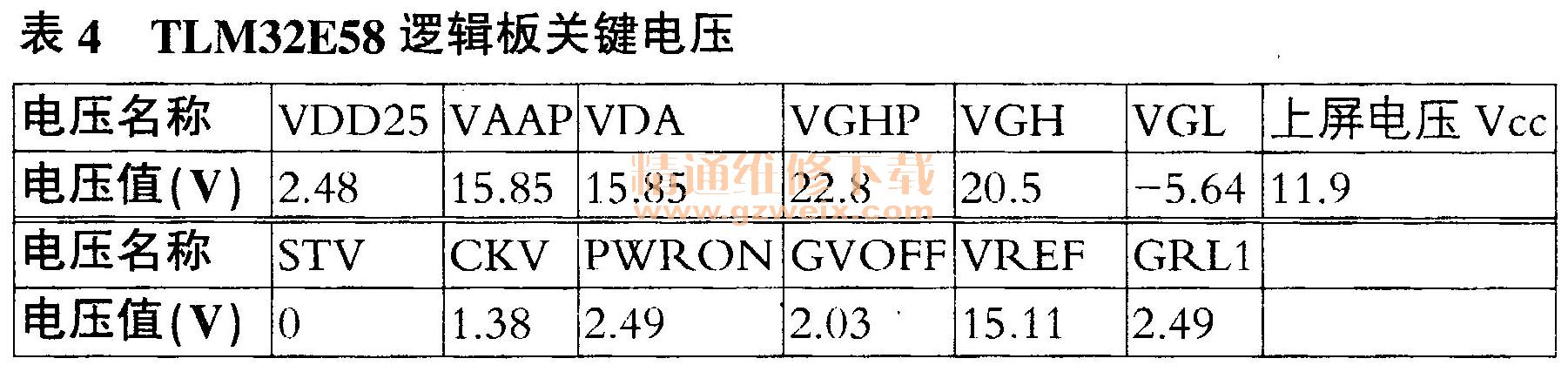

    另附海信TLM32E58液晶彩电花屏时逻辑板，电压和关键电压测试值，详见表3、表4，供参考。
