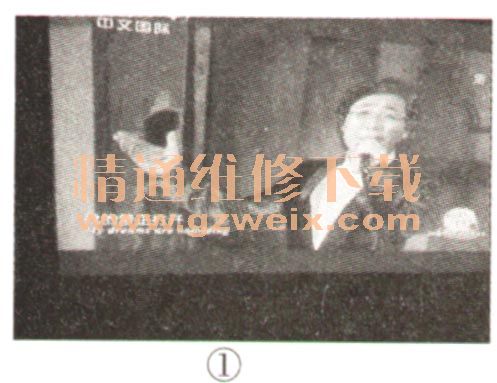

一台37英寸液晶彩电（AU屏，型号是T370XW02），开机后字符与无信号时的雪花点均正常；接上信号后，在图像亮的部分有彩色镶边现象，如图1所示。

    分析检修：仔细观察故障现象，发现越亮的部位镶边现象越严重，在亮度低的地方，图像基本正常，好像上屏线接触不良所导致的故障现象。先将上屏线拔出，用橡皮擦仔细擦拭接头处的金属触点，再重新插好固定，开机故障依旧；反复晃动上屏线，故障现象无变化，这说明上屏线正常。
    打开菜单，调整图像对比度，发现当把对比度调到最大时，图像镶边极其严重，这时已基本看不清正常的图像；当把对比度的值调到低于50时，图像与正常无异，这说明主板无故障，问题应出在逻辑板或液晶屏上。
    根据经验，此类故障多系伽马（GAMMA）控制电压异常所致，于是按照逻辑板上的标识找到GAMMA 1 -GA MMA22测试点，逐一测试这22个检测点电压。正常时，这些电压应是递减成递增的，不能突变。对照测试结果，发现GAMMM 1 -GAMMA20的电压从15.1V递减到3.2V，但GAMMA21却又升到了7.7V多，这显然不对。顺着线路查找，发现GAMMA电压均是由一只型号为AS15-F的集成块输出的。检查GAMMA21这路所连的贴片电阻、电容，未发现异常，怀疑AS15-F损坏，换新后试机，故障排除。
    提示：在检修黑屏或白屏故障时，逻辑板的关键测试点有以下3个：（1）VCC，屏供电电压，其值通常为5V或者是12V，部分小屏幕机为3.3V；（2 ）VGH（Vgatehigh），TFT管栅极的高电平信号，也就是让TFT管导通的驱动电压，其值为18V～24V；（3）VGL（Vgatelow），TFT管栅极的低电平信号，也就是让TFT管截止的驱动电压，其值为一7V-5.5V、、 VGH、VGL电压均由逻辑板上的DC-DC变换电路产生。
    另外，在该机逻辑板上有一只很小的圆形可调电阻（可用小改锥调节），用于VREF电压调整。调整该可调电阻时，图像的色彩有变化。建议不要调整此电阻，否则难以恢复正常彩色。
