一台飞利浦42PFL3390液晶彩电，有声音、无图像，蓝屏正常，但无字符显示。
    分析检修：根据故障现象分析，该机的开关电源、背光驱动电路应无问题；从声音与控制正常这一点看，主板上的电压变换电路、CPU、存储器及信号输入电路应正常，可能是LVDS信号输出电路或逻辑板电路有问题。

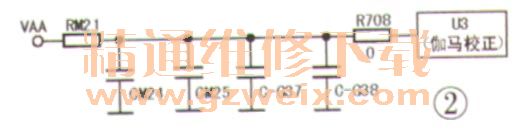

    该机液晶屏型号是TPT420H2-LE5，逻辑板型号为TPV42 T-CONE2-V2.0。直观检查发现逻辑板左下角有烧焦痕迹，如图1所示，看来此机故障系逻辑板损坏所致。检查异常区域，发现贴片电阻RM21与贴片电容CM24已烧焦，判断相关电路存在过流现象。为便于检修，特画出局部电路，如图2所示。



    根据电路分析，VAA应为伽马校正芯片U3的供电电压；RM21应为供电保险电阻，阻值应很小；CM24的外形与贴片电容C-G37差不多，体积远小于贴片电容CM25或C-G38，估计CM24的容量较小，可能是起高频滤波的作用。在路测得RM21上端焊点已脱落，CM24两端在路电阻为0Ω。通电测得VAA电压为17.57V，正常。上述检测说明VAA电压形成电路无问题，RM21的后级电路存在短路现象。

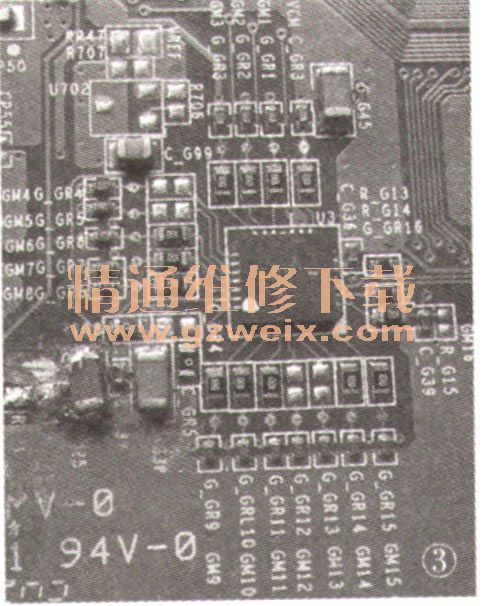

    拆下RM21及CM24，测CM25或C-G38两端在路电阻仍为0Ω。怀疑烧焦处印制板存在短路现象，用刀片刮去炭化层，清洗干净后测量仍短路。拆下贴片电阻R708，测得CM25两端在路电阻仍为0Ω，由此判断CM25、C-G37或C-G38短路。分别拆下检测，发现CM25短路。由于CM25与C-G38大小相近，估计两者容量差不多。用数字万用表的电容挡在路测得C-G38的容量为10.6μF，于是从旧板上拆来两只容量约5μF的贴片电容，并联后代替CM25，如图3所示。因CM24两端焊点铜箔已脱落，加之其容量较小，便未安装CM24。另外，由于笔者手头无贴片保险电阻，于是用一段细铜丝代替RM21。检查无误后上电试机，图像正常，至此故障排除。

    对拆下的RM21及CM24洗净后进行测量，RM21的阻值约为0.2Ω，CM24也并未短路，且容量约为0.1μF，这说明RM21与CM24虽表面发黑，但自身并未损坏。结合上述检测，判断该机故障原因可能是这样的：由于CM25短路，自身迅速发热，较高的温度使得相邻电容CM24及其焊盘发热变黑，并导致RM21与CM24相连的焊点脱落。同时，伽马校正芯片U3因失电而停止工作，无伽马电压（GM1GM16）送往液晶面板，从而出现蓝屏正常、无字符、无图像的故障。

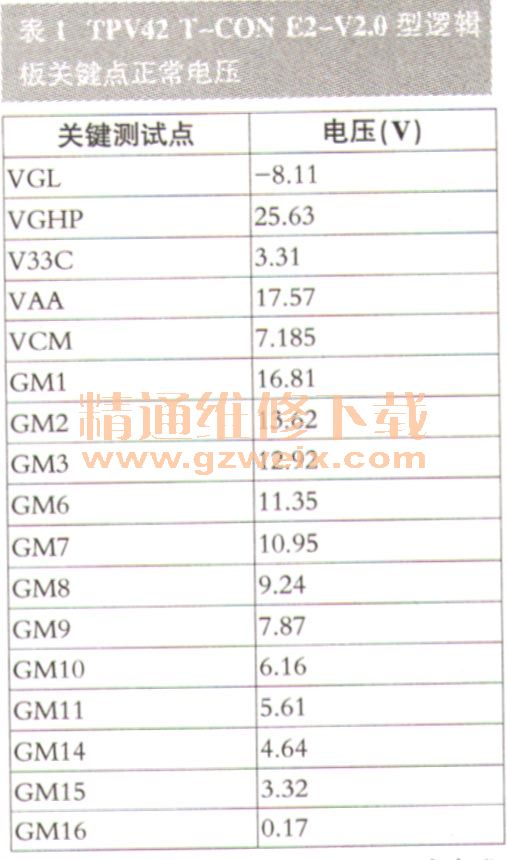

    为便于实修该型逻辑板时参考，特测得该板关键点的正常电压，见表1。该型逻辑板的上屏电压为12V，测试点VGL、VGHP与V33C的位置如图4所示。

    说明：GM4、GM5、GM12及GM13点与伽马校正芯片U3间无相连元件，即这四点处于悬空状态，实浏电压均为0V。
