一台故障海信TLM32E58液晶彩电，开机后电源指示灯亮，黑屏，背光不亮。
    分析检修：拆机观察，该机采用电源、高压二合用一板，型号是RSAG7.820.1459/ROHVER.C。电源板与主板相连插座旁标有插针的引脚功能：+5V、 +5V、GND、GND、SW、IPMN、STB。开机后测得这些引脚的电压分别为5V、5V、0V、0V、5.12V、1.85V、2.66V；开关电源PFC电压滤波电容两端电压为380V。上述检查说明开关电源与主板工作正常，问题应出在背光驱动电路上。

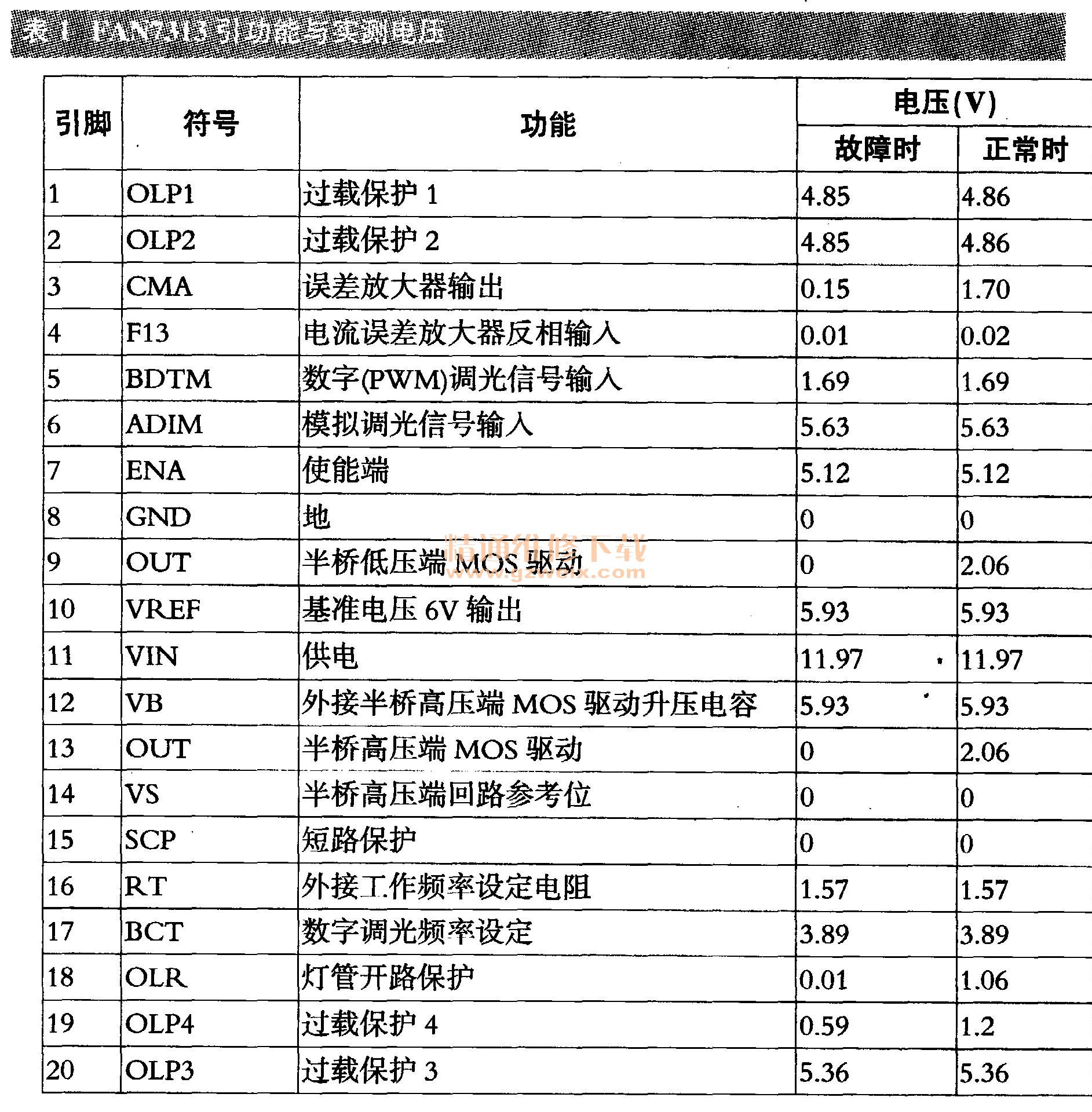

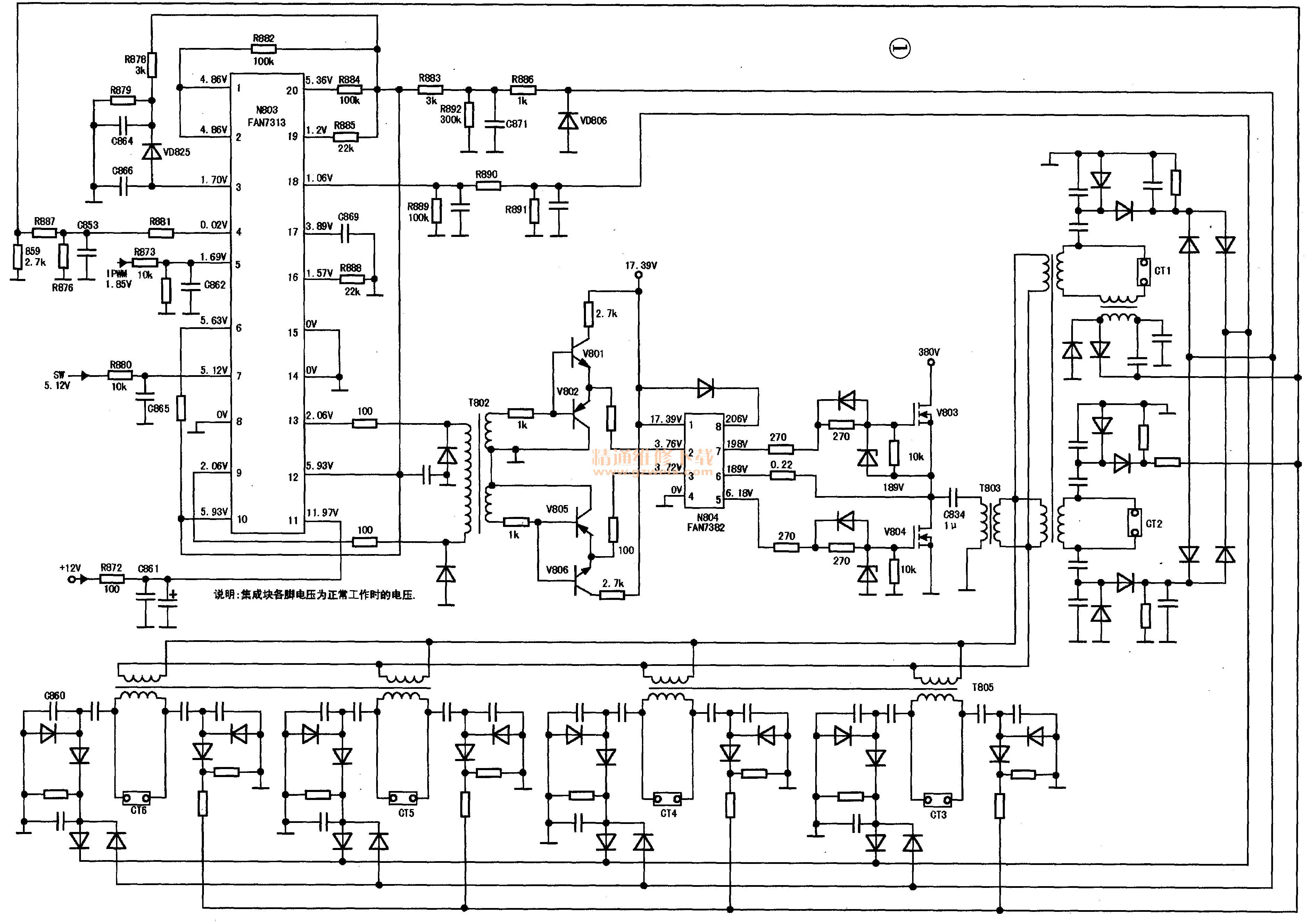

    实绘出该机背光驱动电路如图1所示。测得FAN7313（N803）各脚电压见表1，其11脚（供电）、②脚（使能）与⑤脚（调光信号输入）电压均正常，说明N803的工作条件已具备，难道该芯片进入了保护状态？



    检查后级电路，测得场效应管V803 、 V804的380V供电正常，但其栅极电压为0V，这说明FAN7382未工作。测得FAN7382的①脚供电为17V，电压正常；检查其外围的V801、 V802、 V805 、 V806均正常。将数字万用表置于直流电压20V挡，黑笔接地，红笔分别接N803的⑨脚和11脚，加电后数字表上读数显示为0V，这说明N803的⑨脚和11脚没有输出脉冲信号，再次证实FAN7313没有工作。
    该彩电共有六组灯管，靠三只高压变压器为其供电，若某一只灯管损坏均会引起N803保护，但在测试中发现N803的⑨、11脚一直无脉冲电压输出，同时也没有发现背光亮一下的现象，这基本排除了灯管异常的可能，看来问题还是出在N803及其外围电路中。分析N803的各脚电压，发现其③脚电压为0.15V，与《家电维修》2010年第9期第66页中的正常值（③脚电压1.83V）对比，明显偏低。
    测量二极管VD825正反向阻值均正常，将C866拆下检查，未发现异常。对N803外围元件一一补焊后试机，背光亮，此时N803的各脚电压见表1中的正常值。分析该机的故障原因应是FAN7313外围线路漏电，导致FAN7313一直处于保护状态。

    知识链接：背光逆变驱动控制器FAN7313/7316简介
    FAN7313、 FAN7316是仙童公司生产的LCD背光逆变器驱动控制集成电路，采用半桥拓扑结构，宽范围的电压输入，具有模拟调光和数字调光两种方式，设有拉弧、灯管开路或短路保护功能。
    开机后，12V电压送到该IC的11脚，若这时芯片的16脚和17脚的工作频率设定和数字调光频率设定正常，且⑩脚的6V基准电压输出正常，这时若⑦脚为高电平的开机信号，则芯片内部电路开始工作，从⑨脚和13脚输出高低压的MOs管驱动信号，经高边和低边门驱动单片集成电路FAN7382激励放大后，以驱动功率型MOs管。
