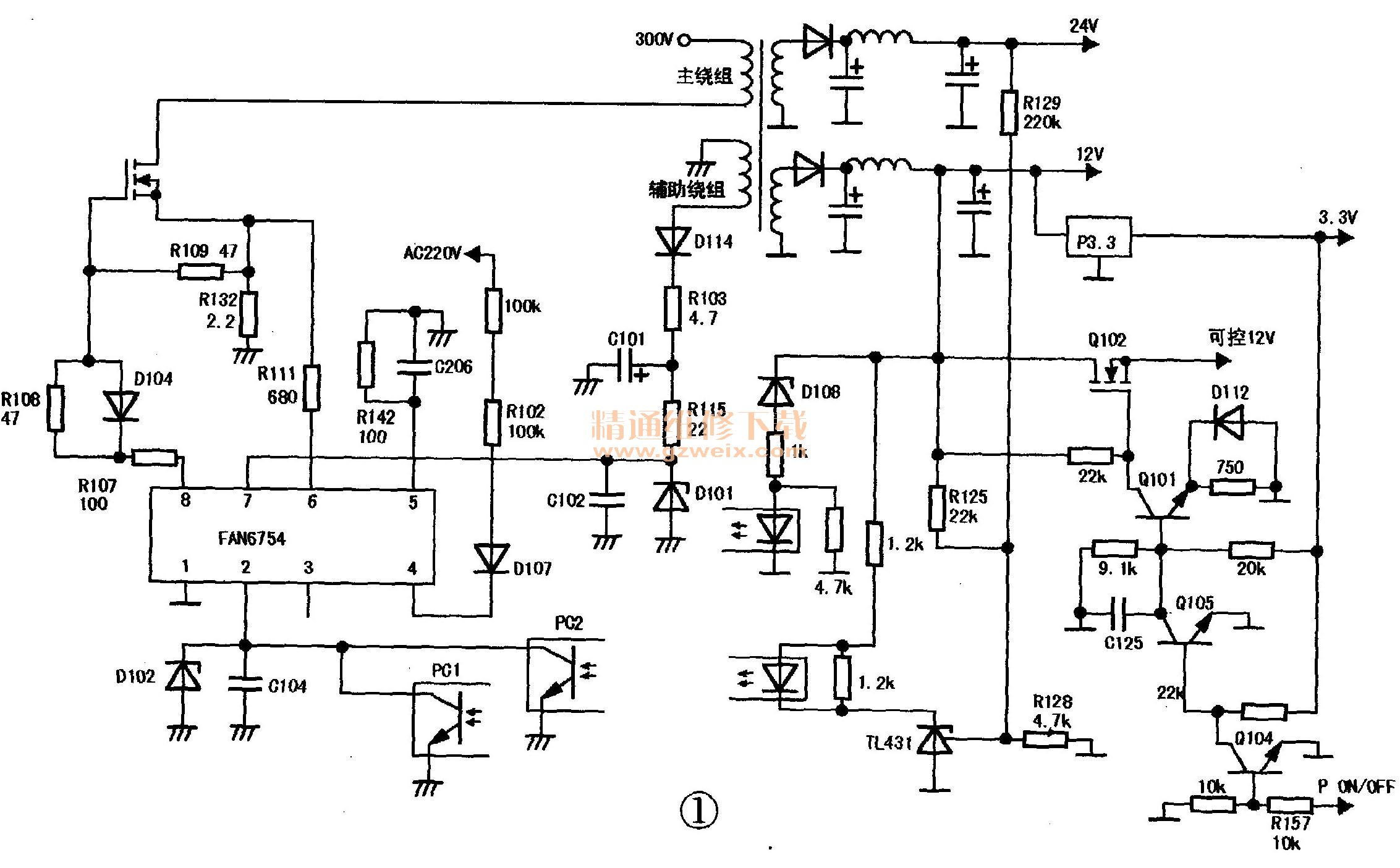

从故障现象看，故障点应在电源或背光电路中。该机采用LED背光，功耗较小，开关电源没有PFC电路，主电源芯片是FAN6754MR，输出12V和24V两组电压，12V电压一路经P3稳压成3.3V供主板CPU电路；另一路受POWON/OFF控制，如图1所示。开机后测得12V电压正常且稳定，24V电压因背光不亮而上升至28V，这也应是正常的。测主板输出的背光开／关（ON/OFF）电压为3V，正常；调光信号（DIM）是8ms3Vp-p的脉冲信号，也正常，判断问题出在背光驱动板上。

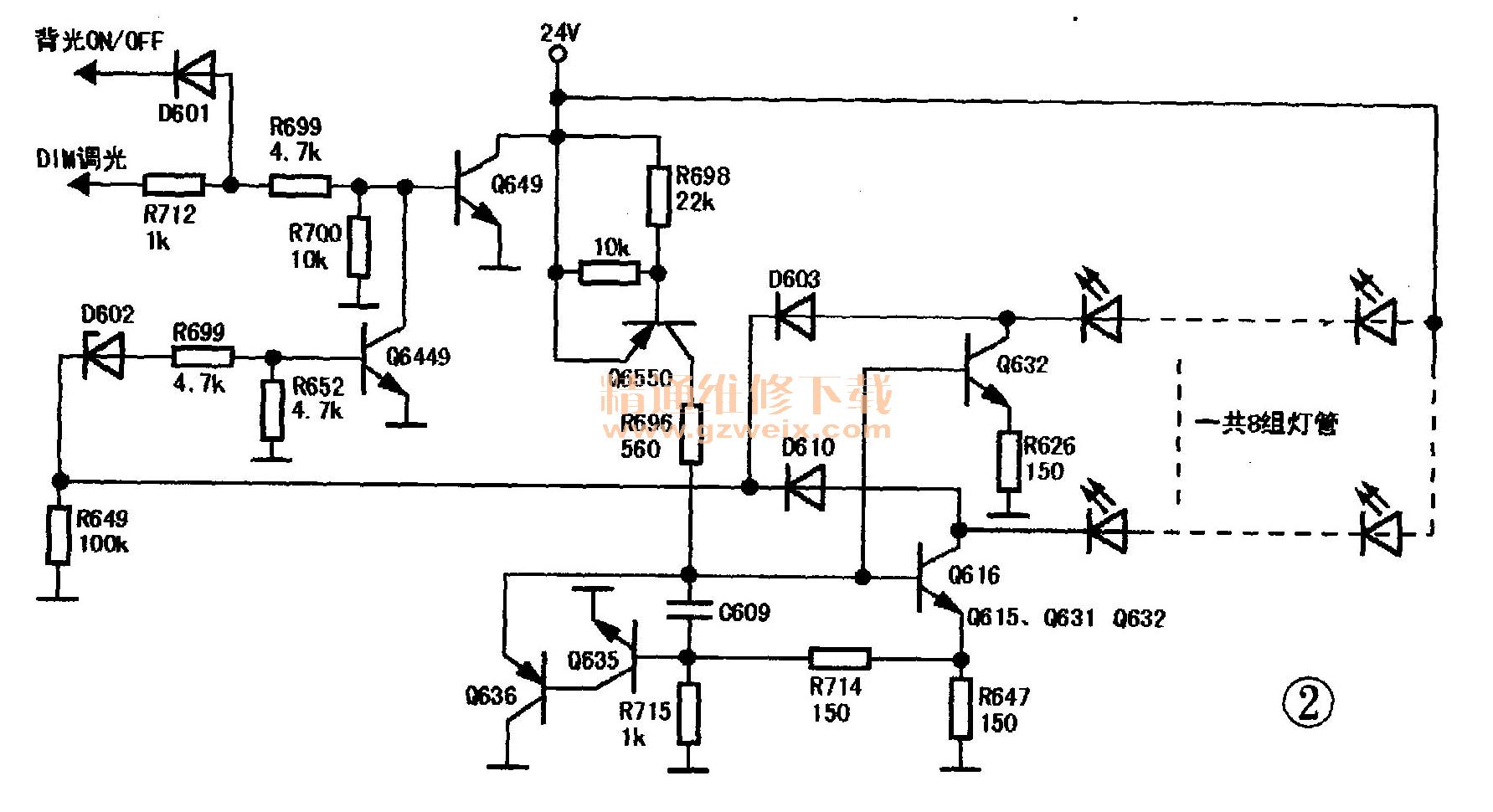

    该机共有8组LED背光灯串，有两组一样的驱动电路，如图2所示（仅画出了其中一组）。主板发出背光开信号（高电平）后，DIM调光脉冲经Q649 、 Q650放大后，驱动三极管Q615 、 Q616、 Q631、 Q632，以控制LED灯串电流。R647两端的电压反映灯管电流的大小。Q633、Q636组成反馈回路，以稳定灯管电流。当R647两端电压过高时，Q633、Q636导通，对Q616的驱动电流进行分流，以减小流过LED灯串的电流，从而达到稳流的目的。二极管D603 、D610 、D602、 Q644等元件组成过压保护电路。当Q616的。极电压过高时，取样电压经D603后击穿D602、 Q644导通，Q649 、 Q650截止，背光熄灭。之前测得24V输出端电压已升至28V，这会不会引起过压保护呢？短路Q635的b、e极（取消过压保护）后开机，背光亮，这时24V电压也正常了，这说明该机确是24V电压因空载而上升引起了保护。

    该机的开机流程如下：主板发出PON开机高电平，Q104导通，Q105截止，Q101导通，Q102因G极为低电平而导通，其D极向主板提供12V电源，整机工作。然后主板发出背光开启指令，此时由于主板已工作，12V负载增加，开关电源振荡加强，24V电压随之上升，引起背光板过压保护。为解决此问题，该机电源在24V输出端接有取样电阻R129，由于阻值较大（220kΩ），则24V的稳定度要差于12V、现升到28V，怀疑R129阻值变化，经该机主板工作后24V电压上升过高，解决的方法有以下3种：一是在24V输出端接一个小负载，使空载时电压降低一点，试在24V与地之间加一只24kΩ电阻，空载电压降为27V；二是适当减小24V取样电阻阻值，试给R129并联一只560kΩ电阻，空载电压降到25V；三是在D602负端加串一只或两只二极管，以提高过压保护起控点。试用前面二个方法后，主板工作，在背光没亮时，24V输出端电压为24.7V，背光点亮后该电压降为23V，略低于额定电压，但亮度正常，故障排除。
    加上24kΩ负载电阻后，输出电流仅增加1.1 mA，功耗仅增加约30mW，但为何可以降低1V电压？该机24V电压仅供背光使用，背光没亮时24V为空载，开关变压器的脉冲尖峰可以把电容充电到峰值，但由于脉冲尖峰的宽度很小，负载能力不强，稍加小负载就会回落，实际上有许多电源板都有这个电阻，有的阻值仅为几千欧姆，就是防止其他回路负载增加后24V电压上升过高。
    为避免开机后该电阻无谓地浪费功耗，有的电视还设计有一电路，以便开机后自动断开该电阻。另外，24V取样电阻不能根据24V的稳压效果来选择，若阻值太小，会影响12V电压的稳定性。
    维修中还发现，该机主板工作后DIM调光信号先输出，此时BLON仍是低电平， DIM信号被D601短路，背光不亮。等到主板工作正常后（有声音）BLON再变为高电平，背光才开始工作，可以避免主板启动过程中屏幕显示杂波。另外，从该机背光板的工作原理看，如果DIM调光信号缺失，即使背光ON信号正常，背光也不会点亮，因为该背光板的驱动脉冲是主板DIM信号提供的。当过压保护启动后，背光熄灭，LED灯串中无电流流过，D603一端电压升高，同时24V因空载而电压升高，这样会使Q635保持导通，背光不会再亮，只有待机后才能退出保护状态。
